توضیحات

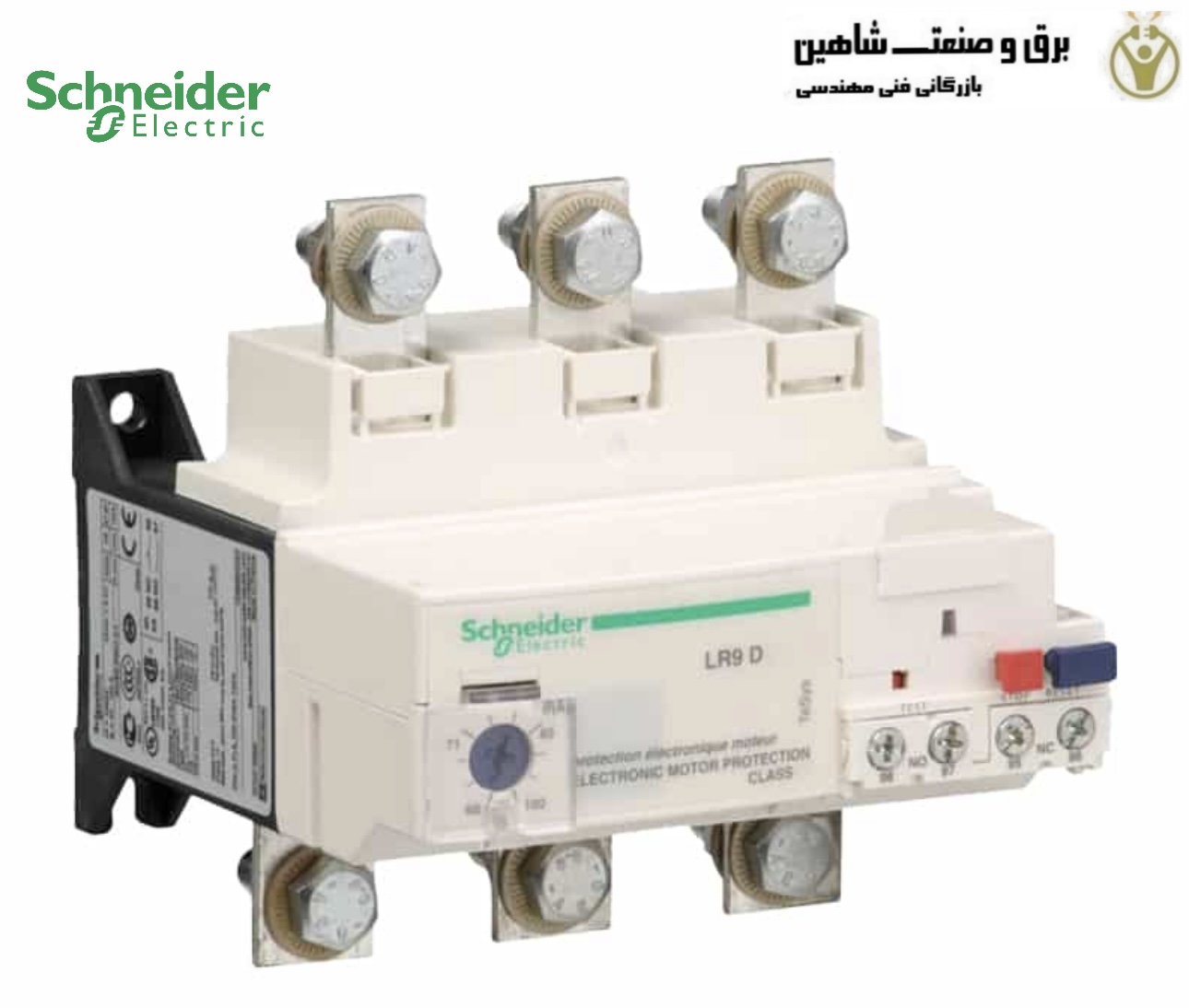

بیمتال اشنایدر 60 تا 100 آمپر Schneider Electric مدل LR9D5367 ، برای کاربردهایی که شامل کنترل موتور و راه‌ اندازی موتور هستند، مناسب‌ ترین است. این رله اضافه بار الکترونیکی یک رله با عملکرد بالا است که برای محافظت قوی از موتورهای AC سه فاز طراحی شده است. این دستگاه به عنوان بخشی از سری مشهور TeSys LR9D، محافظت حرارتی دقیقی را با محدوده تنظیم 60 تا 100 آمپر ارائه می‌ دهد و ایمنی عملیاتی بهینه را برای موتورهایی با توان 37 تا 45 کیلووات در 400 ولت تضمین می‌ کند.

این رله با دارا بودن حفاظت دیفرانسیل پیشرفته، به طور موثر خرابی فاز و عدم تعادل بار را تشخیص می‌ دهد که برای جلوگیری از آسیب موتور و خرابی‌ های برنامه‌ ریزی نشده در تجهیزات اتوماسیون صنعتی بسیار مهم است. LR9D5367 یک راه حل قابل اعتماد برای محیط‌ های کنترل موتور دشوار است که از طریق Electrihub در دسترس است.

ویژگی های بیمتال اشنایدر 60 تا 100 آمپر Schneider Electric مدل LR9D5367

• محدوده تنظیم حرارتی گسترده: قابل تنظیم از 60 تا 100 آمپر، مناسب برای نیازهای مختلف جریان موتور.
• قطع کلاس 10: محافظت سریع و مؤثر در برابر اضافه بارهای پایدار را فراهم می‌ کند.
• حفاظت دیفرانسیل پیشرفته: شامل تشخیص خرابی فاز و عدم تعادل بار برای حفاظت جامع از موتور است.
• کنتاکت‌ های کمکی یکپارچه: مجهز به ۱ کنتاکت NO + ۱ کنتاکت NC برای سیگنال‌ دهی خطا از راه دور و یکپارچه‌ سازی مدار کنترل.
• اتصال و نصب قوی: از ترمینال‌ های پیچی برای سیم‌ کشی ایمن استفاده می‌ کند و امکان اتصال مستقیم به کنتاکتورهای TeSys LC1D115/D150 یا نصب مستقل ریل/پیچ DIN را فراهم می‌ کند.

کاربردها

• مراکز و پنل‌ های کنترل موتور صنعتی.
• حفاظت از پمپ‌ ها، فن‌ ها و کمپرسورها.
• سیستم‌ های HVAC در ساختمان‌ های تجاری و صنعتی.
• ماشین‌ آلاتی که نیاز به حفاظت موتور ۳ فاز قابل اعتماد دارند.

جزئیات فنی LR9D5367

• برند: اشنایدر الکتریک
• موتور FLC با توان نامی ۱۰۰ آمپر
• نوع محصول: رله اضافه بار حرارتی
• جریان کنتاکت رله: ۵ آمپر
• سری: TeSyS LR
• نوع نصب: ریلی
• توان نامی: ۴۵ کیلووات
• پیکربندی پل و پرتاب: ۳P
• پیکربندی حالت عادی: ۱ NO/۱ NC
• IP: IP20
• روش تنظیم مجدد: دکمه فشاری
• حداقل دمای کارکرد: -۲۰ درجه سانتیگراد
• عرض: ۱۱۵ میلی‌ متر
• محدوده جریان قابل تنظیم: ۶۰ → ۱۰۰ آمپر
• تعداد کنتاکت‌ های کمکی: ۲
• حداکثر دمای کارکرد: ۶۰ درجه سانتیگراد
• ولتاژ کنتاکت: ۱۰۰۰ ولت
• طول: ۱۱۸ میلی‌ متر
• عمق: ۱۳۲ میلی‌ متر
• استانداردها/تاییدیه‌ ها: EN 60947-4-1، IEC 255-17، VDE 0660، IEC 255-8، IEC ۶۰۹۴۷-۴-۱
• ولتاژ کنترل: ۳۲ ولت
• ولتاژ تغذیه: ۲۴ ولت dc
