توضیحات

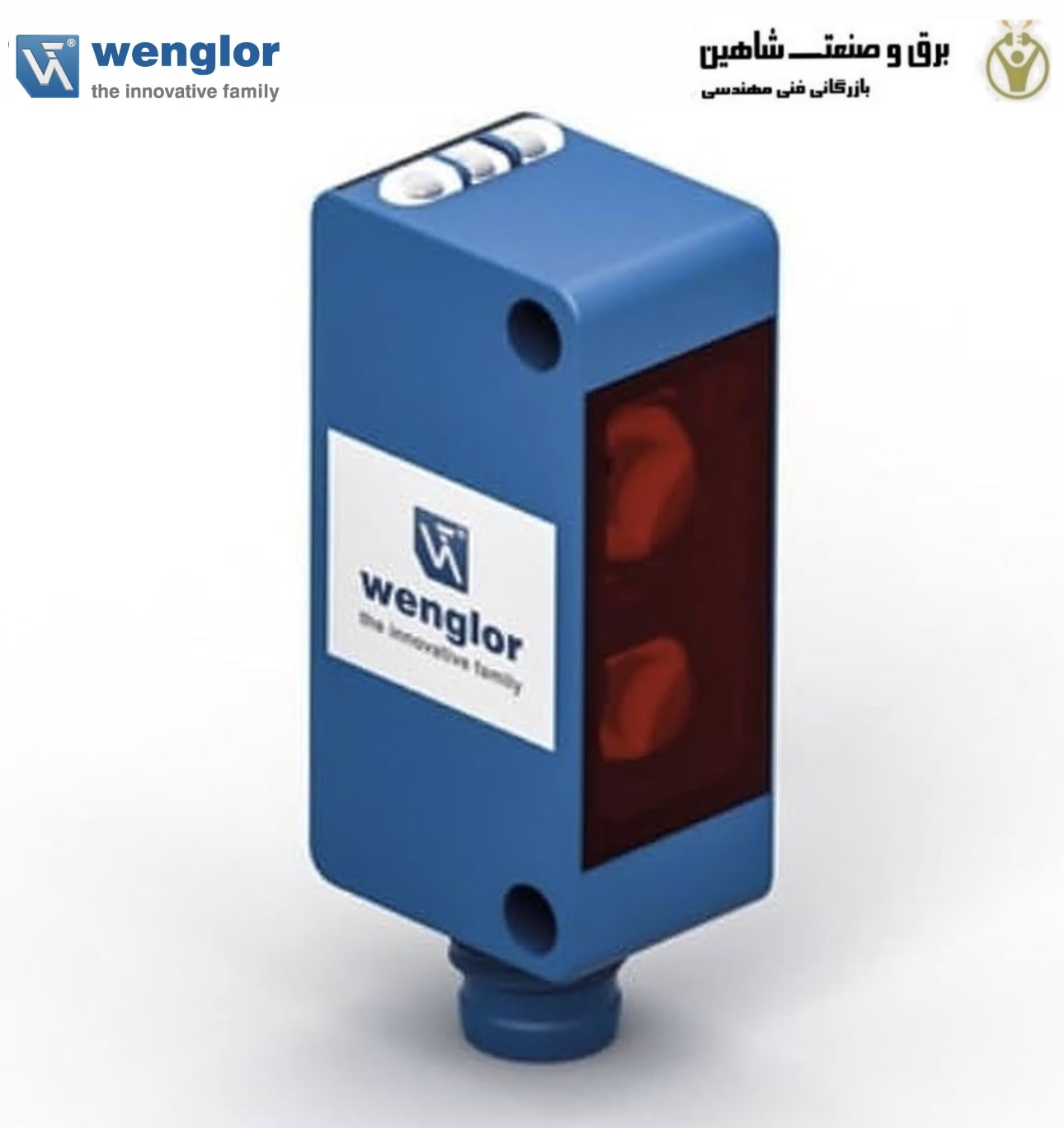

سنسور رفلکس ونگلور Wenglor مدل P1KH004 (جایگزین کد قدیمی HK12PB8) ، با حذف پس زمینه، طبق اصل اندازه گیری زاویه با نور قرمز کار می کند و برای تشخیص اشیاء در برابر هر پس زمینه ای طراحی شده است. حسگر همیشه فاصله سوئیچینگ یکسانی دارد، صرف نظر از رنگ، شکل و سطح اشیاء. حداقل اختلاف ارتفاع را می توان با حسگرها تشخیص داد و به عنوان مثال، می توان قطعات مختلف را به طور قابل اعتمادی از یکدیگر متمایز کرد. رابط IO-Link می تواند برای پیکربندی حسگرهای رفلکس (PNP/NPN، NC/NO، فاصله سوئیچینگ) و برای خروجی وضعیت های سوئیچینگ و مقادیر فاصله استفاده شود. سنسور یک جزء حیاتی در تجهیزات ابزار دقیق است.
ویژگی ها
- نظارت بر وضعیت
- انحراف کم فاصله سوئیچینگ برای تصاویر سیاه/سفید
- IO-Link 1.1
- تشخیص مطمئن اشیاء در برابر هر پس زمینه ای
جزئیات فنی سنسور رفلکس Wenglor P1KH004
- داده های نوری
– محدوده: ۱۵۰ میلی متر
– محدوده تنظیم: ۳۰ … ۱۵۰ میلی متر
– هیسترزیس سوئیچینگ: کمتر از ۱۰٪
– منبع نور: نور قرمز
– عمر مفید (T = +۲۵ درجه سانتیگراد): ۱۰۰۰۰۰ ساعت
– حداکثر نور محیط: ۱۰۰۰۰ لوکس
– محور نوری: تراز شده
– نقطه سوئیچینگ: کالیبره شده
– اصول: مثلث بندی - داده های الکتریکی
– ولتاژ تغذیه: ۱۰ … ۳۰ ولت DC
– ولتاژ تغذیه با IO-Link: ۱۸ … ۳۰ ولت DC
– جریان مصرفی (Ub = ۲۴ ولت): < ۲۰ میلی آمپر
– فرکانس سوئیچینگ: ۱۰۰۰ هرتز
– فرکانس سوئیچینگ (حالت بدون تداخل): ۵۰۰ هرتز
– زمان پاسخ (حالت بدون تداخل): ۱ میلی ثانیه
– زمان پاسخ: ۰.۵ میلی ثانیه
– رانش دما: < ۵٪
– محدوده دما: -۴۰ … ۶۰ درجه سانتیگراد
– افت ولتاژ خروجی سوئیچینگ: < ۲ ولت
– خروجی سوئیچینگ/جریان سوئیچینگ: ۱۰۰ میلی آمپر
– جریان باقیمانده خروجی سوئیچینگ: < ۵۰ میکروآمپر
– حفاظت در برابر اتصال کوتاه: بله
– محافظت در برابر قطب معکوس: بله
– محافظت در برابر اضافه بار: بله
– قابل قفل: بله
– رابط: IO-Link V1.1
– کلاس حفاظت: III - داده های مکانیکی
– روش تنظیم: پتانسیومتر
– جنس بدنه: پلاستیک، ABS/PC
– درجه حفاظت: IP67
IP68
– اتصال: M8 × 1؛ 3 پین
– پوشش نوری: پلاستیک، PMMA
– وزن: 6 گرم
