توضیحات
کانکتور مادگی harting مدل 9330242701 هارتینگ آلمان دارای 16A است. این محصول برای استفاده با هود و بدنه در نظر گرفته شده است. همه این هودها و محدوده های مسکن به یک شناسه شماره Harting Size خاص مرتبط هستند. این کانکتور عملکرد قابل اعتمادی را در محیط های سخت ارائه می دهد. HDC HKHDW3/1/1-23/16/47 به طور خاص برای تقاضای EMC با کارایی بالا برای کاربردهای صنعتی طراحی شده است، قدرت و سیگنال را در یک هود کوچک H10B با محافظ EMC ترکیب می کند. کانکتور دارای چگالی بالایی است و می تواند دارای 47 موقعیت سیگنال (2.2 A، 32 V)، 16 موقعیت برق (3.7 A، 300 V) و 23 موقعیت (11 A، 400 V) باشد. کنتاکت دینامیک این امکان را فراهم می کند که هزینه های مونتاژ کابل را با استفاده از چین خوردگی نیمه اتوماتیک یا تمام اتوماتیک کنتاکت های دینامیکی کاهش دهد. درج HDC HK با تکیه بر فناوری تماس پویا اثبات شده TE، عملکردی قابل مقایسه با کانکتورهای HDC سنتی ارائه می دهد. کانکتور مادگی سری Han E 24 مدل 9330242701 از تجهیزات اتوماسیون صنعتی است.

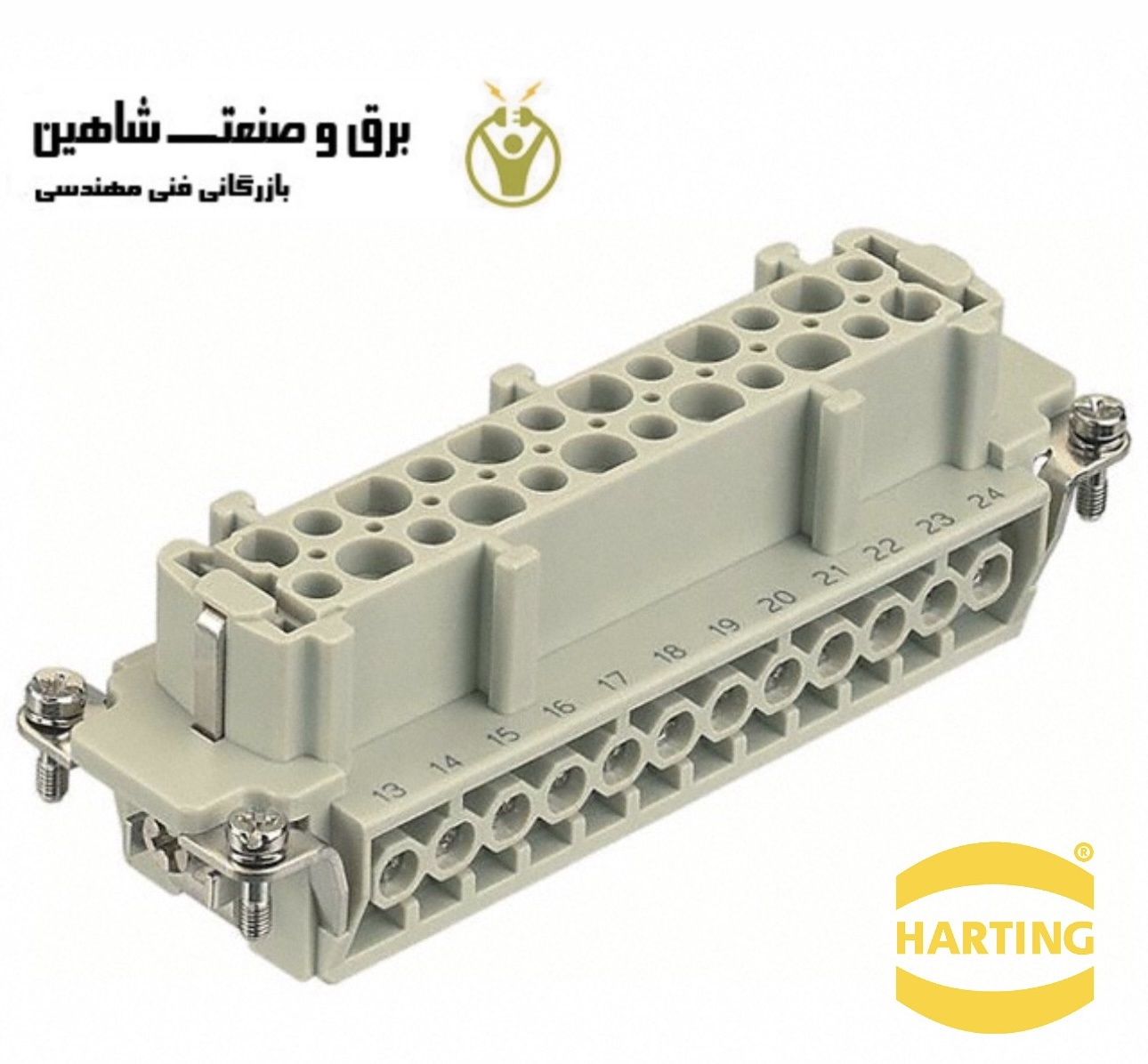

مشخصات کانکتور مادگی سری Han E 24 برند harting مدل 9330242701 هارتینگ
- نوع کانکتور: HDC
- رابط: درج تماس
- نوع کانکتور: ماده
- سری رابط: Han E®
- تعداد پین: 24 عدد
- نوع پیکربندی پین: 24+PE
- قاب: سایز 24B
- نصب الکتریکی: ترمینال پیچ
- امتیاز فعلی: 16A
- ولتاژ نامی: 500 ولت
- سطح مقطع سیم: 1…2.5mm2
- دوام مکانیکی: 500 سیکل
- آبکاری تماس: روکش نقره
- ضخامت آبکاری: 3 میکرومتر
- مواد تماس: آلیاژ مس
- جنس عایق: پلی کربنات
- دمای کارکرد: -40…125 درجه سانتی گراد
- PN مهندسی: Han E 24 Pos. F پیچ را وارد کنید
- نصب درج: 104x27mm
- جریان 16 آمپر
- تعداد ردیف 2
- سایز نخ M3x10
- فرمت قطب 24P+E
- دارای امتیاز UL94 V0
- دمای محدود -40 … +125 C
