توضیحات

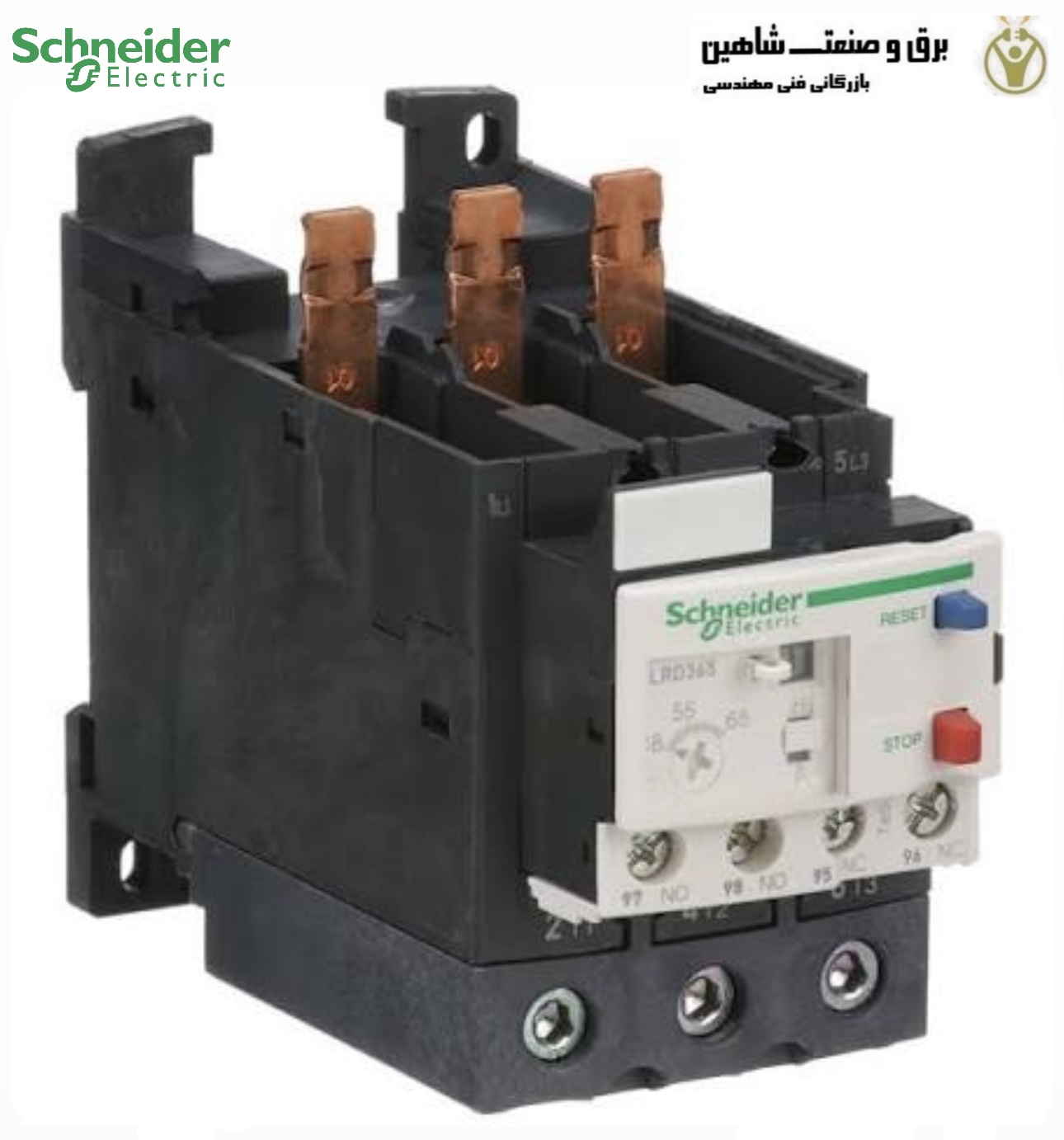

بیمتال اشنایدر 48 تا 65 آمپر Schneider Electric مدل LRD365 ، حفاظت موتور قابل اعتمادی را در تجهیزات اتوماسیون صنعتی ارائه می دهد. این رله که به عنوان یک رله اضافه بار TeSys طراحی شده است، در محدوده جریان ۴۸ تا ۶۵ آمپر عمل می کند. با ابعاد جمع و جور خود، یعنی عرض ۵۵ میلی متر، عمق ۱۱۶ میلی متر و ارتفاع ۷۰ میلی متر، این رله ریلی DIN برای عملکرد بهینه حتی در شرایط محیطی چالش برانگیز طراحی شده است.
آستانه قطع بر اساس استانداردهای IEC 60947-4-1 روی 1.14 +/- 0.06 Ir تنظیم شده است که محافظت دقیق در برابر اضافه بار را تضمین می کند. گنجاندن یک کنتاکت کمکی معمولاً باز (NO) و یک کنتاکت کمکی معمولاً بسته (NC) امکان سیگنال دهی و کنترل اضافی را فراهم می کند و عملکرد رله را در تنظیمات حفاظت موتور افزایش می دهد.
ویژگی ها و مزایای بیمتال اشنایدر 48 تا 65 آمپر Schneider Electric مدل LRD365
- در حداکثر دمای ۶۰+ درجه سانتیگراد کار می کند
- برای سهولت استفاده، روش تنظیم مجدد با دکمه فشاری ارائه می دهد
- دارای طراحی ترمینال پیچی برای اتصالات قابل اعتماد
- شامل دو کنتاکت کمکی برای قابلیت های اضافی
- محدوده تنظیم حفاظت حرارتی متناسب با نیازهای متنوع
کاربردها
- قابل استفاده با سیستم های موتور DC و AC برای حفاظت موثر
- ایدهآل برای ادغام با کنتاکتورهای LC1D65A و LC1D50A
- مناسب برای محیط هایی که نیاز به مدیریت حرارتی دقیق دارند
- مناسب برای ماشین آلات صنعتی که نیاز به حفاظت اضافه بار دارند
جزئیات فنی LRD365
- برند: اشنایدر الکتریک
- نوع محصول: رله اضافه بار حرارتی
- جریان نامی موتور FLC: 48، 65 آمپر
- جریان کنتاکت رله: 65 آمپر
- سری: TeSys Deca
- نوع نصب: ریلی DIN
- پیکربندی پل و پرتاب: 3
- توان نامی: 37 کیلووات
- پیکربندی حالت عادی: 1 NO/1 NC
- نوع ترمینال: گیره پیچی
- رتبه IP: IP20
- روش تنظیم مجدد: دکمه فشاری
- حداقل دمای کارکرد: -20 درجه سانتیگراد
- محدوده جریان قابل تنظیم: 48 → 65 آمپر
- تعداد کنتاکت های کمکی: 2
- عرض: 55 میلی متر
- ولتاژ کنتاکت: 1 کیلوولت ac
- حداکثر دمای کارکرد: 60 درجه سانتیگراد
- طول: 70 میلی متر
- عمق: 116 میلی متر
- استانداردها/تاییدیه ها: GB/T 14048.4، GB/T 14048.5، UL 60947-4-1، UL 60947-5-1، CSA C22.2 شماره 60947-4-1، CSA C22.2 شماره 60947-5-1، EN 50495، EN/IEC 60947-4-1، EN/IEC 60947-5-1
- ولتاژ کنترل: 6 کیلوولت
- ولتاژ تغذیه: 690 ولت
