توضیحات

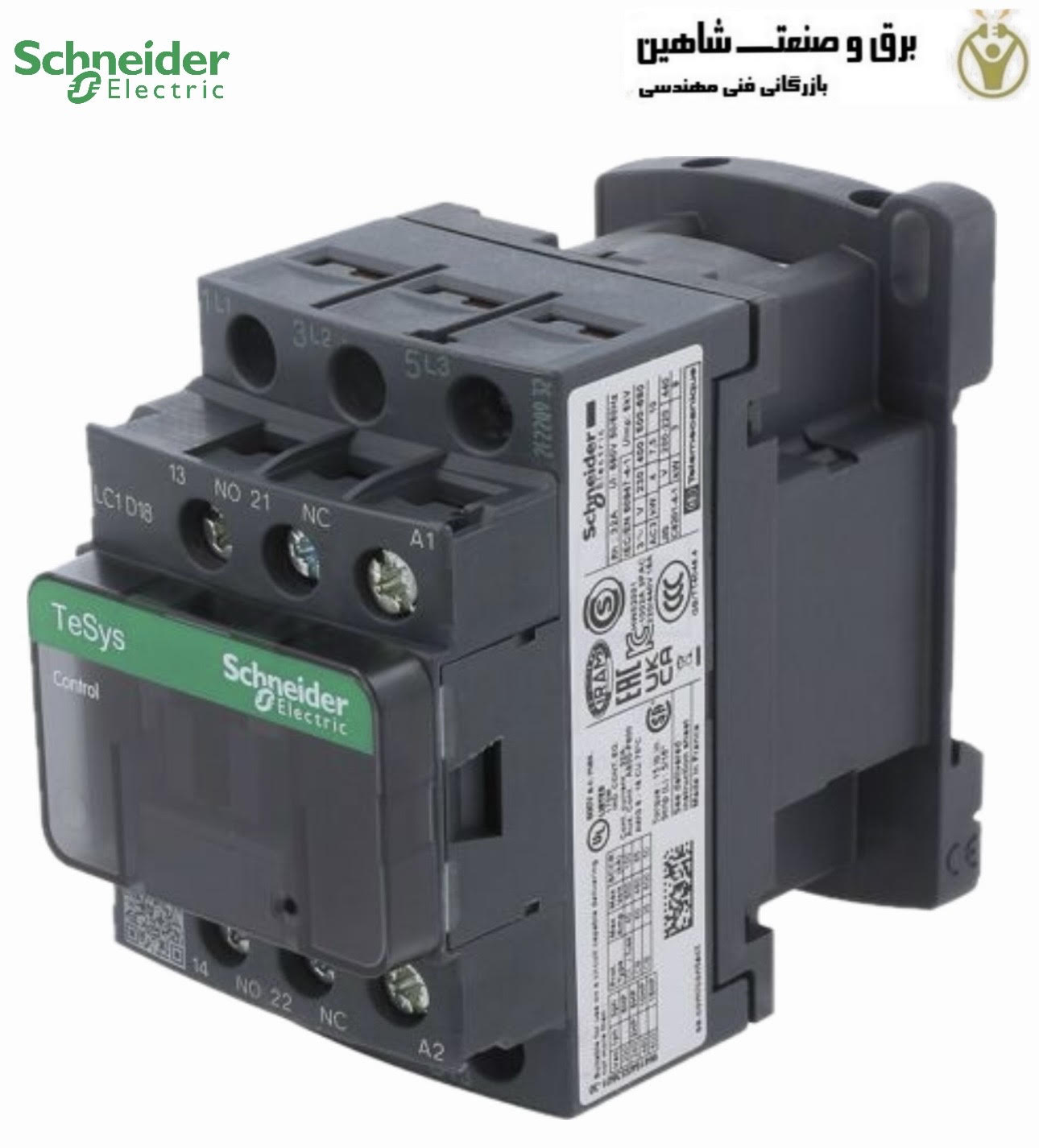

کنتاکتور 18 آمپر اشنایدر Schneider مدل LC1D18V7 ، یک دستگاه سوئیچینگ سه پل جمع و جور برای کنترل موتور و سوئیچینگ بار مقاومتی در تاسیسات برق و تجهیزات اتوماسیون صنعتی است. این کنتاکتور توسط یک سیم پیچ کنترل AC 400 ولت هدایت می شود و برای استفاده در مواردی که به دسته بندی های AC-3 و AC-3e نیاز است، در نظر گرفته شده است و قابلیت سوئیچینگ تا ولتاژهای صنعتی را ارائه می دهد و برای نصب روی ریل DIN یا صفحه مناسب است.
این دستگاه ظرفیت وصل تا ۳۰۰ آمپر در ۴۴۰ ولت را برای مدار قدرت و ظرفیت قطع نامی ۳۰۰ آمپر در ۴۴۰ ولت را مطابق با استانداردهای IEC ارائه می دهد. استقامت الکتریکی برای ۱۸ آمپر AC-3 در ولتاژ ≤ ۴۴۰ ولت و دوام مکانیکی ۱۵ میلیون سیکل تعیین شده است که از عمر طولانی در شرایط نامی پشتیبانی می کند. این دستگاه در قسمت جلو دارای درجه IP20 است و از دمای ۴۰- تا ۶۰ درجه سانتیگراد با افت ولتاژ بالاتر از ۶۰ درجه سانتیگراد قابل استفاده است و برای نصب تا ارتفاع ۳۰۰۰ متر مناسب است.
ویژگی ها و مزایای کنتاکتور 18 آمپر اشنایدر Schneider LC1D18V7
- جریان عملیاتی نامی ۱۸ آمپر، بارهای متوسط موتور را پشتیبانی می کند
- سیم پیچ ۴۰۰ ولت AC، سازگاری با منابع کنترل رایج را تضمین می کند
- کنتاکت های اصلی ۳NO، سوئیچینگ سه فاز را بدون آداپتور ارائه می دهند
- کنتاکت های کمکی ۱NO+۱NC امکان ادغام کنترل و سیگنالینگ را فراهم می کنند
- ترمینال های گیره پیچی، اتصال هادی قوی را فراهم می کنند
- توان نامی ۷.۵ کیلووات در ۳۸۰ تا ۴۰۰ ولت AC برای موتورهای سه فاز معمولی
کاربردها
- مناسب برای استارترهای موتور سه فاز در تابلوهای اتوماسیون
- ایده آل برای سوئیچینگ بار مقاومتی در تجهیزات صنعتی
- قابل استفاده با سیستم های کنترلی که نیاز به تحریک سیم پیچ ۴۰۰ ولتی دارند
- قابل استفاده برای جایگزینی کنتاکتورهای جمع و جور روی ریل یا صفحه نصب
- مناسب برای ادغام در جایی که واحدهای با عرض ۴۵ میلی متر با فضای محدود مورد نیاز هستند
جزئیات فنی Schneider LC1D18V7
- برند: اشنایدر الکتریک
- ولتاژ سیم پیچ: ۴۰۰ ولت ac
- نوع محصول: کنتاکتور
- تعداد پل ها: ۳
- ولتاژ کنتاکت: ۶۹۰ ولت ac
- جریان کنتاکت: ۱۸ آمپر
- سری: TeSyS D
- توان نامی: ۷.۵ کیلووات
- عملکرد: کنترل موتور، بار مقاومتی
- نوع نصب: صفحهای، ریلی
- پیکربندی حالت عادی: ۳ عدد
- تعداد کنتاکت های کمکی: ۲
- پیکربندی کنتاکت کمکی: ۱ عدد NO/۱ عدد NC
- نوع ترمینال: گیره پیچی
- حداقل دمای کارکرد: ۴۰- درجه سانتیگراد
- کاربرد کنتاکتور: بار مقاومتی، کنترل موتور
- ولتاژ مدار کنترل: ۴۰۰ ولت ac
- جریان کارکرد: ۱۸ آمپر
- حداکثر دمای کارکرد: ۶۰ درجه سانتیگراد
- استانداردها/تاییدیه ها: CCC، UL، CSA، EAC، IEC، RoHS
- طول: ۷۷ میلیمتر
- عرض: ۴۵ میلیمتر
- عمق: ۸۶ میلیمتر
