توضیحات

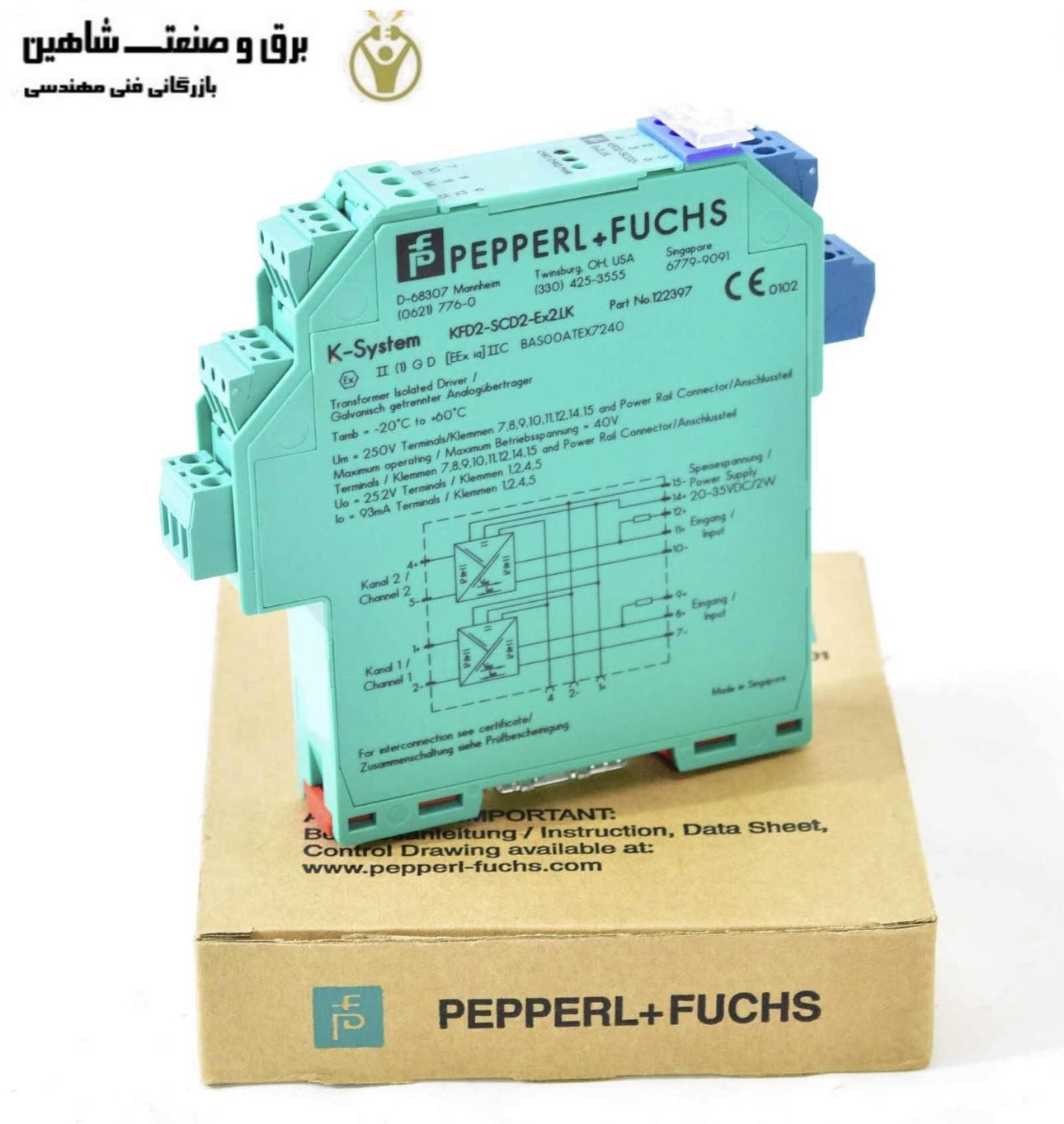

درایور SMART برند Pepperl + Fuchs مدل KFD2-SCD2-EX2.LK پپرل فوکس برای کاربردهای ذاتا ایمن مورد استفاده قرار می گیرد. این دستگاه مبدل های SMART I/P، شیرهای الکتریکی و موقعیت دهنده ها را در مناطق بالقوه انفجاری کنترل می کند. سیگنال های دیجیتالی که به صورت دو طرفه ارسال می شوند را می توان بر روی مقدار اندازه گیری شده آنالوگ در سمت میدان یا کنترل قرار داد. جریان از طریق مبدل DC/DC منتقل می شود و در پایانه های 1، 2 و 4، 5 تکرار می شود. ترمینال های 2، 3 و 5، 6 زمانی کاربرد دارند که نیازی به نظارت بر اتصال کوتاه نیست.
یک مدار باز یا یک اتصال کوتاه در مدار در سمت میدان باعث ایجاد امپدانس بالا در سمت کنترل می شود و اجازه می دهد تا شرایط هشدار توسط سیستم کنترل نظارت شود. اگر مقاومت ارتباطی HART در مدار کنترل خیلی کم باشد، می توان از مقاومت داخلی استفاده کرد. سوکت های آزمایشی برای اتصال ارتباط دهنده های HART در پایانه های دستگاه یکپارچه شده اند. یک خطا از طریق LED ها و خروجی از طریق یک پیام خطای جمعی جداگانه نمایش داده می شود. درایور SMART KFD2-SCD2-EX2.LK یک جزء حیاتی در تجهیزات اتوماسیون صنعتی است.
- مانع جداسازی 2 کاناله
- منبع تغذیه 24 ولت DC (پاور ریل)
- خروجی جریان تا بار 650 Ω
- HART-IP و پوزیشنر
- نظارت بر خطای خط
- دقت 0.1%
- تا SIL 2 (SC 3) طبق IEC/EN 61508
مشخصات فنی درایور SMART برند Pepperl + Fuchs مدل KFD2-SCD2-EX2.LK پپرل فوکس
- نوع سیگنال: خروجی آنالوگ
- سطح یکپارچگی ایمنی (SIL): SIL 2
- تناسب سیستماتیک (SC): SC 3
- اتصال: ریل برق یا پایانه های 14+، 15-
- ولتاژ نامی: 19 … 30 ولت DC
- ریپل: ≤ 10%
- جریان نامی: ≤ 45 میلی آمپر در 24 ولت
- تلفات برق: ≤ 1 وات در 20 میلی آمپر و بار 500 Ω
- مصرف برق: ≤1W
- سمت اتصال: سمت کنترل
- اتصال: پایانه های 7-، 8+، (9+); 10-، 11+، (12+)
- سیگنال ورودی از 4 تا 20 میلی آمپر، محدود به حدود 30 میلی آمپر را شامل می شود.
- ولتاژ ورودی: ولتاژ مدار باز سیستم کنترل ≤ 30 ولت
- افت ولتاژ: تقریبا 6 ولت در 20 میلی آمپر
- سمت اتصال: سمت میدان
- اتصال: پایانه های 1+، 2-; 4+، 5-
- پایانه ها: 3+، 2-; 6+، 5- (بدون نظارت بر اتصال کوتاه)
- ولتاژ: ≥ 13 ولت در 20 میلی آمپر
- جریان: 4…20 میلی آمپر
- ریپل: 20mV rms
- دمای محیط: -40 … 70 درجه سانتی گراد (-40 … 158 درجه فارنهایت)
- کلاس حفاظت: IP20
- اتصال: پایانه های پیچ
- ابعاد: حدودا 135 گرم
- ابعاد: 20 × 124 × 115 میلی متر (W x H x D)، نوع بدنه B2
- ارتفاع: 124 میلی متر
- عرض: 20 میلیمتر
- عمق: 115 میلی متر
