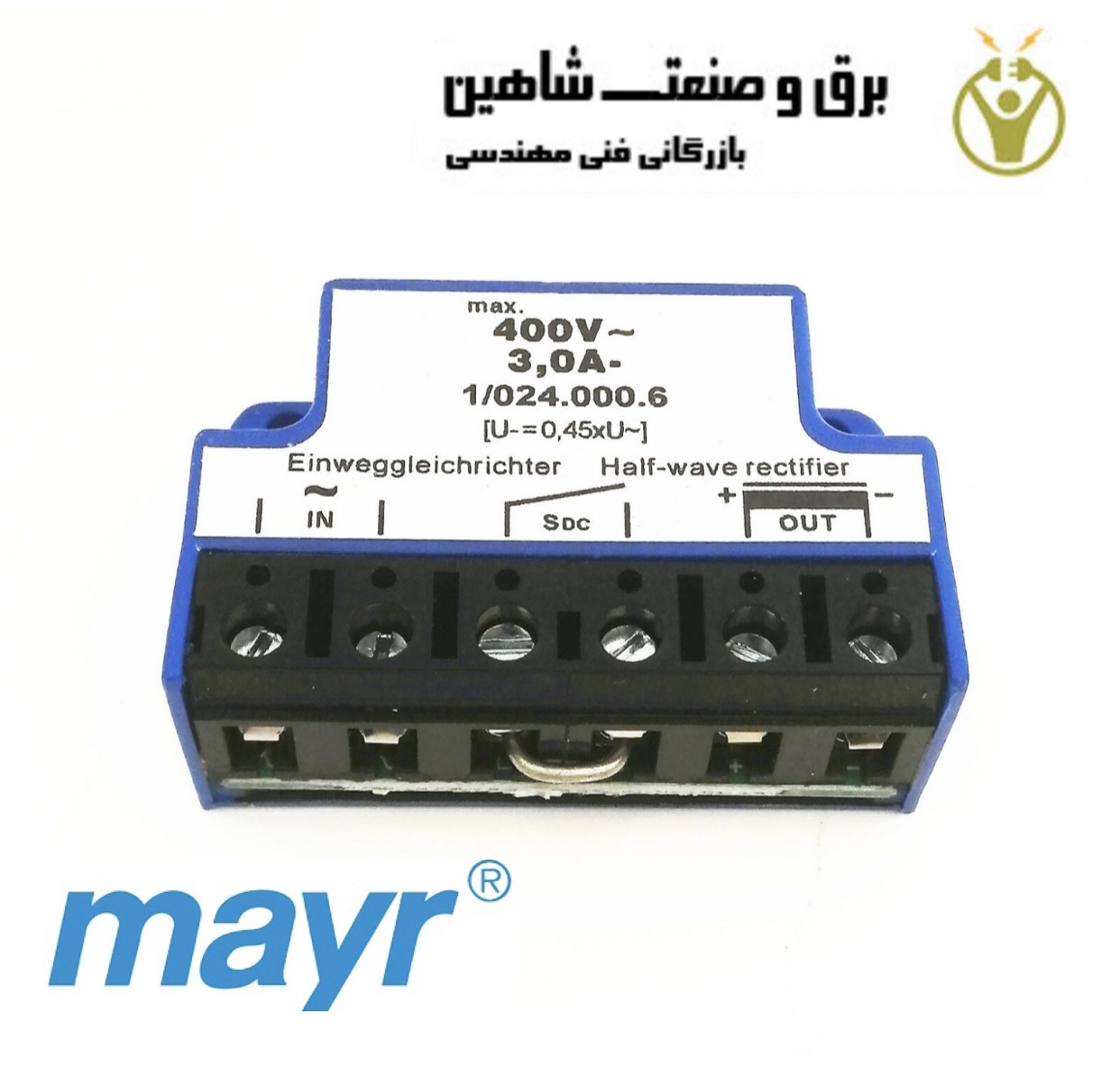

یکسوکننده نیم موج Mayr مدل 1/024.000.6 مایر وسیله ای است که جریان متناوب (AC) را به جریان مستقیم (DC) تبدیل می کند. Dc فقط در یک جهت جریان دارد در حالی که ac به طور منظم در جهت معکوس جریان دارد. یکسو کننده بر اساس اصل شرایط بایاس دیود اتصال PN کار می کند. دیود مقاومت کمی در برابر جریان در یک جهت یعنی در حالت بایاس رو به جلو و مقاومت بالایی در جهت دیگر یعنی در شرایط بایاس معکوس ارائه می دهد. فرآیند تبدیل سیگنال ac به dc را یکسوسازی می گویند.
بسته به ترتیب دیود و یکسوسازی سیگنال ac به هوای dc فقط نیم سیکل ac یا هر دو نیم سیکل ac، یکسو کننده ها به دو نوع تقسیم می شوند.
کار یکسوکننده نیم موج Mayr مدل 1/024.000.6 مایر چیست؟
یکسو کننده که سیگنال ac را با گذراندن نیم سیکل مثبت یا منفی شکل موج ac و مسدود کردن نیم سیکل دیگر به سیگنال dc تبدیل می کند، یکسو کننده نیم موج نامیده می شود. در طول ساخت، یک مدار یکسو کننده نیمه موج تنها از یک دیود برای فرآیند یکسوسازی استفاده می کند. رکتیفایر نیم موج نوعی یکسو کننده ساده است.
نمودار مدار یکسو کننده نیم موج در شکل زیر نشان داده شده است:
در این مدار یک ورودی ac ولتاژ بالا به سمت اولیه ترانسفورماتور اعمال می شود. در اینجا، ترانسفورماتور مورد استفاده یک ترانسفورماتور کاهنده است تا ولتاژ خروجی پایین در سیم پیچ ثانویه به دست آید. خروجی ترانسفورماتور به دیود اعمال می شود. مقاومت بار به صورت سری به دیود متصل می شود که در شکل بالا نشان داده شده است. در مدار یکسو کننده، روی سمت ثانویه مدار تمرکز خواهیم کرد. اگر سیم پیچ ثانویه ترانسفورماتور را با منبع ولتاژ جایگزین کنیم.
کار یکسو کننده نیم موج بر این واقعیت استوار است که دیود اجازه می دهد جریان فقط در یک جهت جریان یابد. بنابراین سیگنال ac را به سیگنال dc تبدیل می کند. هنگامی که ولتاژ ac در سراسر دیود اعمال می شود، دیود فقط در شرایط بایاس رو به جلو هدایت می کند. وقتی طرف آند دیود نسبت به طرف کاتد مثبت باشد.
از آنجایی که یک یکسو کننده نیم موج فقط نیمی از ورودی را عبور می دهد، راندمان آن کمتر از راندمان یکسو کننده تمام موج است. حداکثر راندمان یکسو کننده های نیم موج حدود 40.5 درصد و یکسو کننده تمام موج دو برابر یکسو کننده نیم موج است. یکسو کننده نیم موج نسبت به یکسو کننده تمام موج موج بیشتری تولید می کند. حذف محتوای ریپل نیاز به فیلتر بسیار بیشتری دارد.
