توضیحات

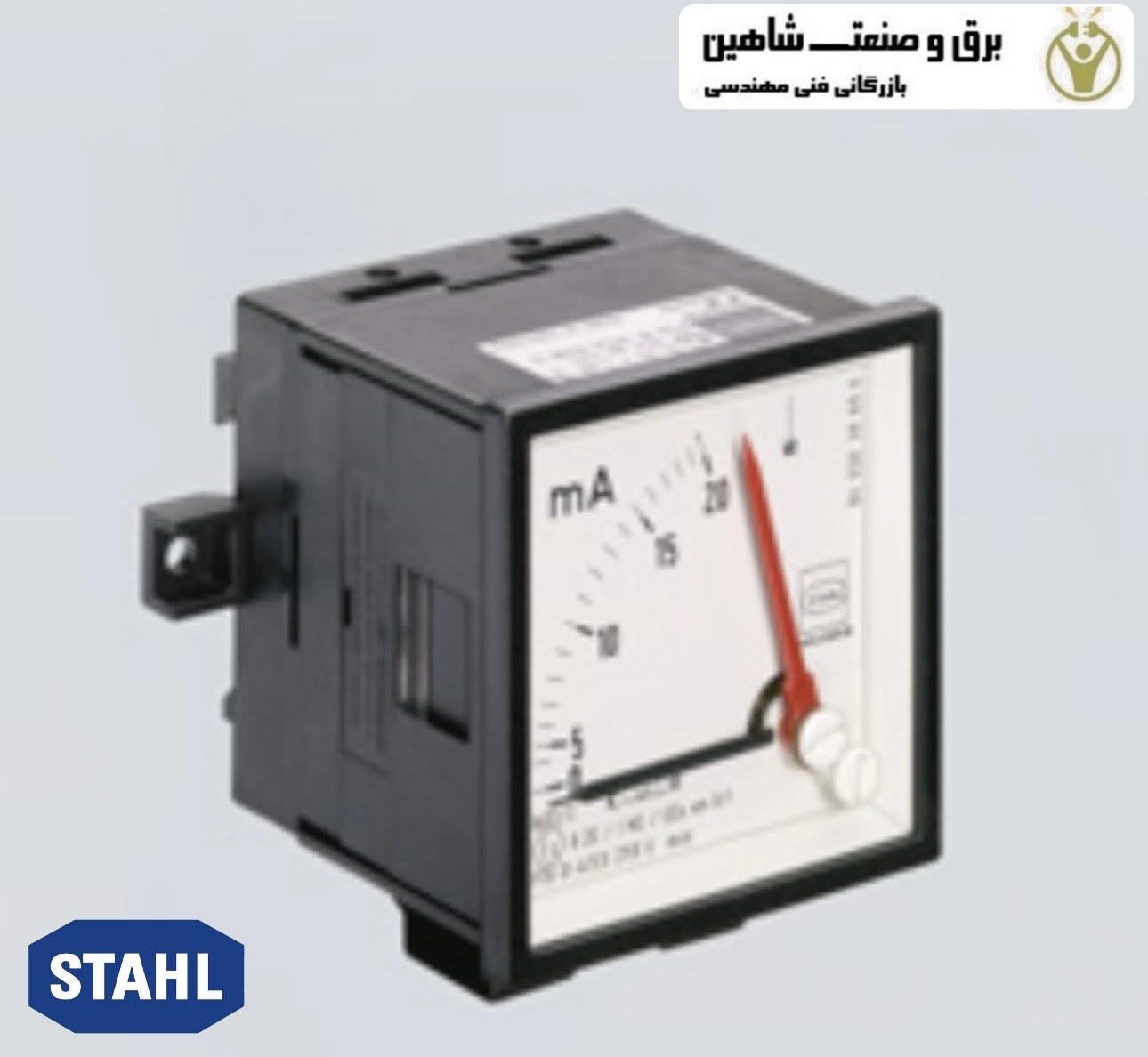

آمپرمتر R.STAHL مدل 8403/1/2، در محفظه هایی با محافظ نوع Ex e نصب می شود. این آمپرمترها مقادیر اندازه گیری شده برای جریان را ارائه می دهند که می توان به سرعت از طریق یک نشانگر قرمز که در قسمت بیرونی آن نصب شده است، با مقادیر هدف مقایسه کرد. این دستگاه ها با استفاده از یک موتور آهنی متحرک با کلاس دقت 2.5 عمل می کنند. آمپرمترهای R.STAHL از کاربردی ترین آمپرمترها در تجهیزات ابزار دقیق هستند.
- نسخه های مختلف آمپرمتر، برای محفظه های Ex e
- مقایسه سریع مقادیر اندازه گیری شده با استفاده از نشانگر قرمز قابل تنظیم خارجی روی دستگاه
- مدل های دارای اتصال CT (1 آمپر، 5 آمپر)، قابلیت این را دارند که به راحتی و به سرعت محدوده اندازه گیری را با استفاده از صفحه مقیاس فشاری تعیین کنند.
مشخصات فنی آمپرمتر R.STAHL مدل 8403/1/2
داده های الکتریکی
- ولتاژ عملیاتی نامی AC UL: 600 ولت
- ولتاژ عایق نامی: 690 ولت
- فرکانس: 50/60 هرتز AC، DC
- جریان عملیاتی نامی برای AC: 1 آمپر
- جریان عملیاتی نامی UL: 1 آمپر
- تلفات توان: 0.67 ولت آمپر
- جریان: 0 تا 1 آمپر
- مقیاس اضافه بار: 2 برابر
- ظرفیت اضافه بار: 50 برابر IN 1 ثانیه
- محدوده فرکانس: 16 تا 100 هرتز AC، DC
داده های مکانیکی
- نسخه: برای مبدل جریان
- درجه حفاظت (IP): IP54
- ترمینال های درجه حفاظت (IP): IP20
- جنس محفظه: پلی کربنات
- بدون سیلیکون: خیر
- جنس صفحه: شیشه
- ترمینال ها: رابط پیچی (گیره فشارشکن)
- حداکثر. ترمینال های اتصال ریز رشته ای/انعطاف پذیر آمریکایی: 9 AWG
- سطح مقطع اتصال: 6 میلی متر مربع
- حداقل سطح مقطع اتصال، توپر مقدار 2.5 میلی متر مربع است.
- حداکثر سطح مقطع اتصال، توپر: 10 میلی متر مربع
- حداقل سطح مقطع اتصال، ریز رشته ای: 2.5 میلی متر مربع
- حداکثر سطح مقطع اتصال، ریز رشته ای برابر 6 میلی متر مربع است.
- طول لخت کردن: 10 میلی متر
- طول لخت کردن اینچ: 0.39 اینچ
- حداقل گشتاور سفت کردن: 1.2 نیوتن متر
- حداقل گشتاور سفت کردن: 10.62 پوند پوند
- حداکثر گشتاور سفت کردن: 1.5 نیوتن متر
- حداکثر گشتاور سفت کردن: ۱۳.۲۷ پوند
- عرض: ۷۲ میلی متر
- عرض، اینچ: ۲.۸۳ اینچ
- ارتفاع: ۷۱.۲ میلی متر
- ارتفاع به اینچ: ۲.۸ اینچ
- عمق: ۷۲ میلی متر
- عمق به اینچ: ۲.۸۳ اینچ
- کلاس دقت: ۲.۵
- وزن: ۳۰۰ گرم
- وزن: ۰.۶۶ پوند
