توضیحات

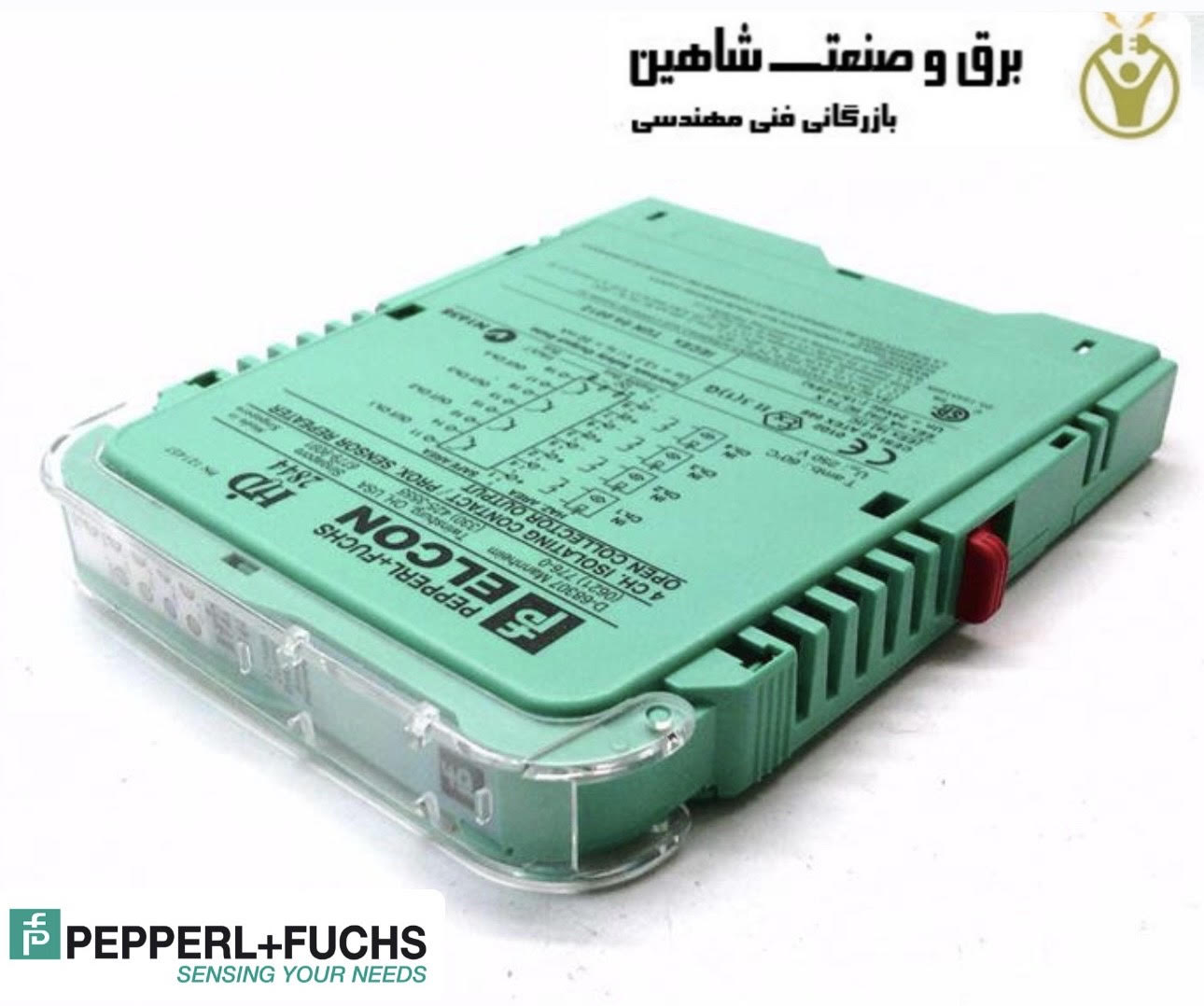

امپلی فایر سوئیچ 2 کانال ایزوله Pepperl + Fuchs مدل HID2822 پپرل فوکس برق سنسور مجاورتی را در یک منطقه خطرناک تامین می کند، جریان متناسبی را دریافت می کند، سیگنال های ورودی را به سیگنال های خروجی دیجیتال تبدیل می کند و سیگنال های سوئیچینگ را به یک دستگاه کنترل مانند DCS یا PLC منتقل می کند. جداساز سوئیچ از سه جزء اصلی تشکیل شده است: منبع تغذیه، تقویت کننده سوئیچ ترانزیستور و مرحله خروجی. عایق گالوانیکی مدارهای ورودی، خروجی و منبع تغذیه را از هم جدا می کند. مرحله ورودی جداساز مطابق با DIN EN60947 (NAMUR) طراحی شده است. این بدان معناست که ولتاژ باقیمانده در عملکرد عادی تقریباً 8 VDC و جریان اتصال کوتاه تقریباً 8 میلی آمپر است. نقاط سوئیچ معمولا بین 1.2-2.1 میلی آمپر هستند. امپلی فایر سوئیچ 2 کانال ایزوله مدل HID2822 یکی از تجهیزات اتوماسیون صنعتی ضروری است که ویژگی های زیر را شامل می شود.
- این مانع جدا شده برای کاربردهای ایمنی ذاتی استفاده می شود.
- این دستگاه سیگنال های دیجیتال (حسگرهای NAMUR/مخاطبین مکانیکی) را از منطقه خطرناک انفجار به منطقه غیرخطر انفجار منتقل می کند.
- هر ورودی خروجی تماس رله را برای بار منطقه غیرخطرناک کنترل می کند.
- از طریق سوئیچ ها می توان حالت کار را معکوس کرد و تشخیص خطای خط را خاموش کرد.
- در طول یک حالت خطا، رلهها به حالت قطع شده برمیگردند و LEDها خطا را مطابق NAMUR NE 44 نشان میدهند. یک گذرگاه خطا جداگانه در دسترس است. اگر برد پایانه از تشخیص خطای ماژول پشتیبانی کند، این گذرگاه خطا قابل نظارت است.
- این دستگاه بر روی یک برد پایانی HiC نصب می شود.
مشخصات فنی امپلی فایر سوئیچ 2 کانال ایزوله Pepperl + Fuchs مدل HID2822
- پارامترهای مربوط به ایمنی عملکردی
سطح یکپارچگی ایمنی: (SIL) SIL 2 - اتصال SL1: 1a(-)، 1b(-); 2a(+)، 2b(+)
- ولتاژ نامی 19 … باس 30 ولت DC که از طریق Termination Board تغذیه می شود
- ریپل ≤ 10٪
- جریان نامی ≤ 30 میلی آمپر
- اتلاف برق ≤ 600 مگاوات
- مصرف برق ≤ 600 مگاوات
- ورودی
سمت اتصال سمت میدان
اتصال SL2: 5a(+)، 5b(-); 1a(+)، 1b(-)
مقادیر رتبهبندی شده برحسب به EN 60947-5-6 (NAMUR)، برای اطلاعات الکتریکی به کتابچه راهنمای کاربر مراجعه کنید
ولتاژ مدار باز / جریان اتصال کوتاه تقریبا 10 ولت DC / تقریبا 8 میلی آمپر
نقطه سوئیچینگ / هیسترزیس سوئیچینگ 1.2 … 2.1 میلی آمپر / تقریبا. 0.2 میلی آمپر
شکستگی تشخیص عیب خط I ≤ 0.1 میلی آمپر، اتصال کوتاه I ≥ 6.7 میلی آمپر
نسبت نبض/مکث حداقل 20 میلیثانیه در دقیقه 20 میلیثانیه - خروجی
سمت اتصال سمت کنترل
اتصال SL1: 8a, 7a; ساعت 10، 9
سیگنال خروجی I رله
سیگنال خروجی II ; رله
بارگذاری تماس 50 ولت DC / 0.5 A
حداقل جریان سوئیچ 2 میلی آمپر / 24 ولت DC
تأخیر پرانرژی/بدون انرژی ≤ 20 ms / ≤ 20 ms
عمر مکانیکی 107 سیکل سوئیچینگ - خروجی نشانگر خطا
اتصال SL1: 6b
ترانزیستور کلکتور باز نوع خروجی (گذرگاه خطای داخلی) - ویژگی های انتقال
فرکانس سوئیچینگ ≤ 10 هرتز
