توضیحات

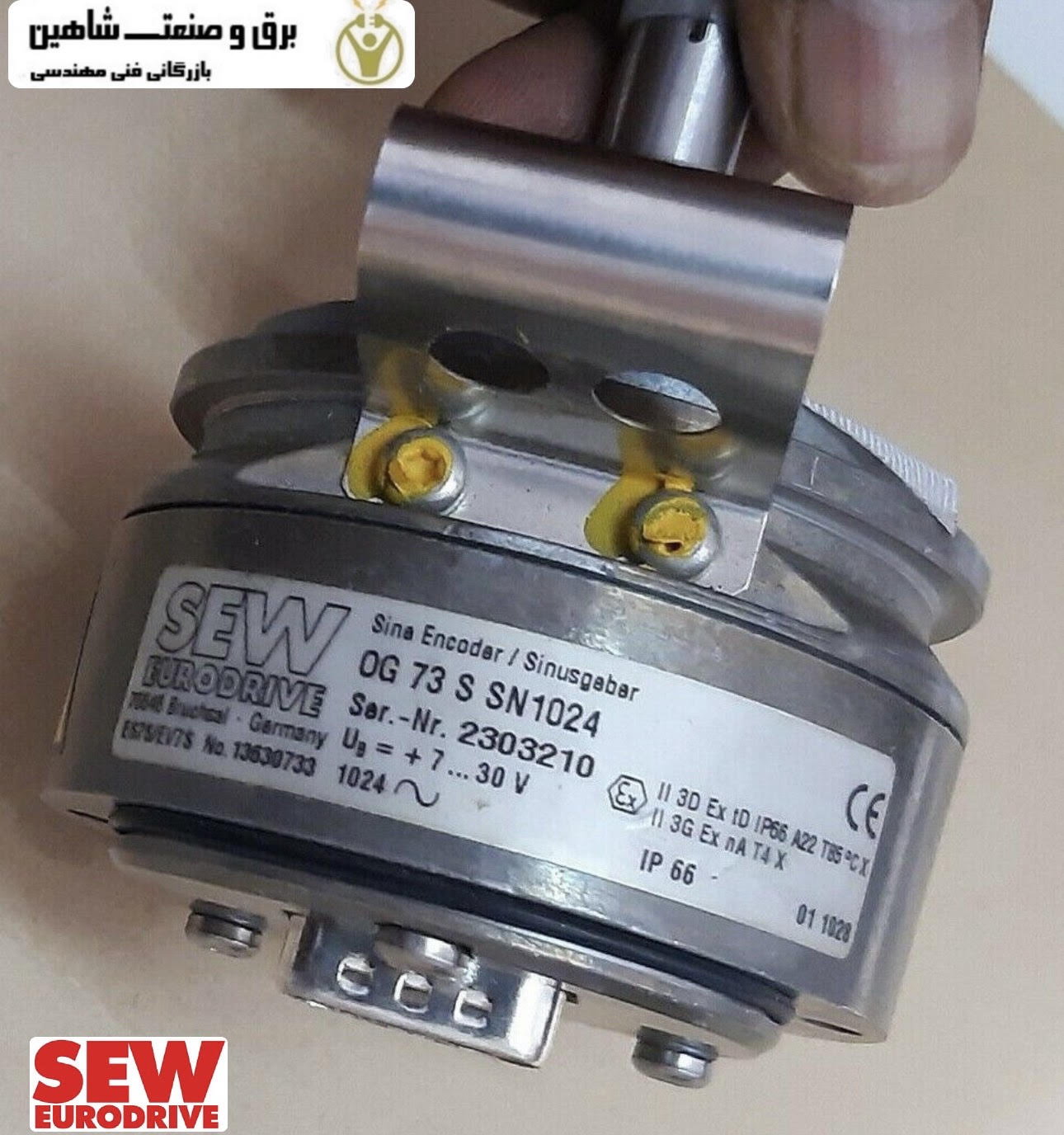

انکودر افزایشی باومر SEW مدل OG73 S SN1024 از اطلاعات سیستم مکانیکی مانند موقعیت مرجع و تغییرات حرکت برای ارائه سیگنال های خروجی الکتریکی که به صورت دیجیتالی ترجمه می شوند استفاده می کند. یک رمزگذار افزایشی می تواند اطلاعاتی در مورد فاصله، سرعت و موقعیت خطی یک جسم ارائه دهد. با این حال، نمی تواند اطلاعاتی در مورد موقعیت مطلق یک شی ارائه کند. انکودر افزایشی نوعی رمزگذار است که بازخورد مسافت، سرعت و زاویه چرخش را ارائه می دهد. با این حال، بر خلاف رمزگذار مطلق، نمی تواند اطلاعاتی در مورد مکان خاص یک شی، که به عنوان مکان مطلق آن نیز شناخته می شود، ارائه دهد.
یک رمزگذار افزایشی علاوه بر دیسک چرخشی با شکافهای مات، از نور ثابت و مبدل استفاده میکند. هنگامی که نور از شکاف های دیسک چرخشی عبور می کند، یک کد باینری از طریق سیگنال های پالس تولید می کند. سیگنال های پالس به صورت امواج مربعی روی اسیلوسکوپ ظاهر می شوند، اما طرح های خاصی می توانند این سیگنال ها را به امواج سینوسی یا کسینوس تبدیل کنند. این سیگنال های موج برای تعیین حرکات زاویه ای یک جسم استفاده می شود. آنها همچنین می توانند برای تعیین حرکت خطی یا چرخشی یک جسم استفاده شوند. انکودر افزایشی OG73 S SN1024 قطعه ای حیاتی و پرکاربرد در تجهیزات اتوماسیون صنعتی است.
مشخصات فنی
- ولتاژ: 7 … 30 ولت
- وضوح: 1024
- مصرف فعلی: حداکثر 140 میلی آمپر
- فرکانس پالس: 150 کیلوهرتز
- خروجی سیگنال: Sin/Cos
- قطر شفت: 10 میلی متر
- درجه حفاظت: IP66
- اتصال: جعبه ترمینال در رمزگذار افزایشی
- دمای محیط: -30 … 60 درجه سانتی گراد
مزایای استفاده از انکودر افزایشی باومر SEW مدل OG73 S SN1024
- ارزانتر: قطعات بسیار کمی یک رمزگذار افزایشی را تشکیل می دهند، به این معنی که نصب آنها آسان است و گزینه مقرون به صرفه تری نسبت به رمزگذارهای مطلق هستند.
- سختافزار ساده: رمزگذارهای افزایشی از سختافزار ساده استفاده میکنند که به آنها کمک میکند در بسیاری از برنامهها، از روباتیک گرفته تا برنامههای سروو استفاده شوند.
- آسان برای استفاده: سیگنال پالس به طور خودکار بر اساس تعداد سیگنال در هر دور تولید می شود. چنین دستگاه هایی مانند رمزگذارهای افزایشی را می توان برای اندازه گیری آسان مسافت طی شده، جهت، سرعت و تغییر موقعیت بر اساس موقعیت مرجع استفاده کرد.
می تواند در مدارهای دیجیتال، سیگنال های سریال HTL (فشار کشش) TTL (RS422) یا برای تولید 1 ولت به امواج سینوسی و کسینوس اوج، مانند رمزگذار کسینوس سینوسی استفاده شود. - قابلیت مقیاس پذیری انعطاف پذیر: این نوع رمزگذارها را می توان برای کاربردهای کوچکتر، کاربردهای سنگین و همچنین برای اندازه گیری هایی از جمله موقعیت و جهت استفاده کرد. برای اندازه گیری جهت، می توانید از یک رمزگذار استفاده کنید که مجهز به دو کانال خروجی است که دو سیگنال برای تعیین موقعیت و جهت ایجاد می کند.
- کنترل سرعت: می توان از آنها در خطوط تولید و مونتاژ با تعداد بیشتر یا کمتر استفاده کرد.
