توضیحات

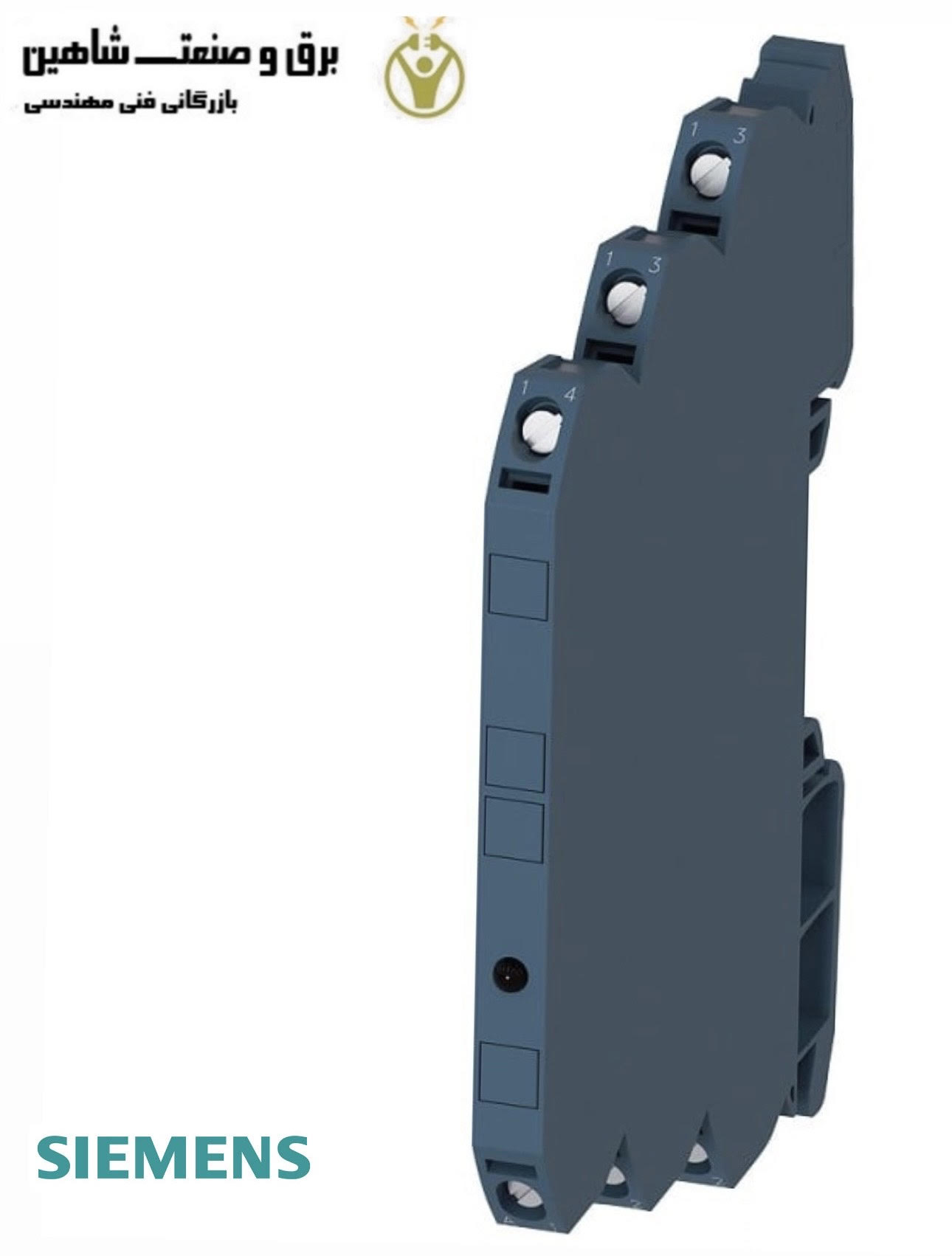

اپتوکوپلر ورودی SIEMENS مدل 3RQ3070-1SG30 زیمنس یک وسیله نیمه هادی است که امکان انتقال سیگنال الکتریکی بین دو مدار جدا شده را فراهم می کند. دو بخش در اپتوکوپلر استفاده می شود. اپتوکوپلر یک المان مداری است که می تواند جریان های زیاد با جریان های کم را بدون اتصال الکتریکی بین دو مدار کنترل کند و ایزولاسیون الکتریکی این دو مدار را فراهم می کند. به لطف کوپلرهای نوری، جریان های مختلف از یکدیگر جدا شده و به طور ایمن در یک مدار جریان می یابند. اپتوکوپلر ورودی 3RQ3070-1SG30 از اجزائ ضروری در تجهیزات اتوماسیون صنعتی است.
کاربردهای متداول برای کوپلر 3RQ3070-1SG30 شامل سوئیچینگ ورودی/خروجی ریزپردازنده، کنترل برق DC و AC، ارتباطات PC، جداسازی سیگنال و تنظیم منبع تغذیه است که از حلقههای زمین فعلی رنج میبرند، و غیره. سیگنال الکتریکی ارسالی میتواند آنالوگ (خطی) یا آنالوگ باشد. دیجیتال (پالس). از اپتوکوپلر برای تشخیص عملکرد سوئیچ یا نوع دیگری از سیگنال ورودی دیجیتال استفاده می شود. اگر سوئیچ یا سیگنال شناسایی شده در محیطی با نویز الکتریکی باشد، این کار مفید است. خروجی را می توان برای راه اندازی مدار خارجی، نور یا به عنوان ورودی کامپیوتر یا ریزپردازنده استفاده کرد.
مشخصات فنی اپتوکوپلر ورودی SIEMENS مدل 3RQ3070-1SG30 زیمنس
- گروه ETIM: رله
- کلاس ETIM: رله سوئیچینگ
- کامل با سوکت: نادرست
- درجه حفاظت (IP): IP20
- عمق: 72.5 میلی متر
- ارتفاع: 93 میلی متر
- جریان اسمی: –
- تعداد مخاطبین به عنوان مخاطب تغییری: –
- تعداد مخاطبین به عنوان مخاطب بسته معمولی: –
- تعداد مخاطبین به عنوان مخاطب باز معمولی: 1
- ولتاژ منبع تغذیه کنترلی ما در AC 50 هرتز: 110 – 230 ولت
- ولتاژ منبع تغذیه کنترلی ما در AC 60 هرتز: 110 – 230 ولت
- ولتاژ منبع کنترل نامی ما در DC: 110 – 230 ولت
- نوع اتصال برق: اتصال پیچی
- نوع ولتاژ برای فعال سازی: AC/DC
- عرض: 6.2 میلی متر
- با گیره های جداشدنی: کاذب
- با تماس های اجباری هدایت شده: نادرست
- با نشانگر LED: درست است
