توضیحات

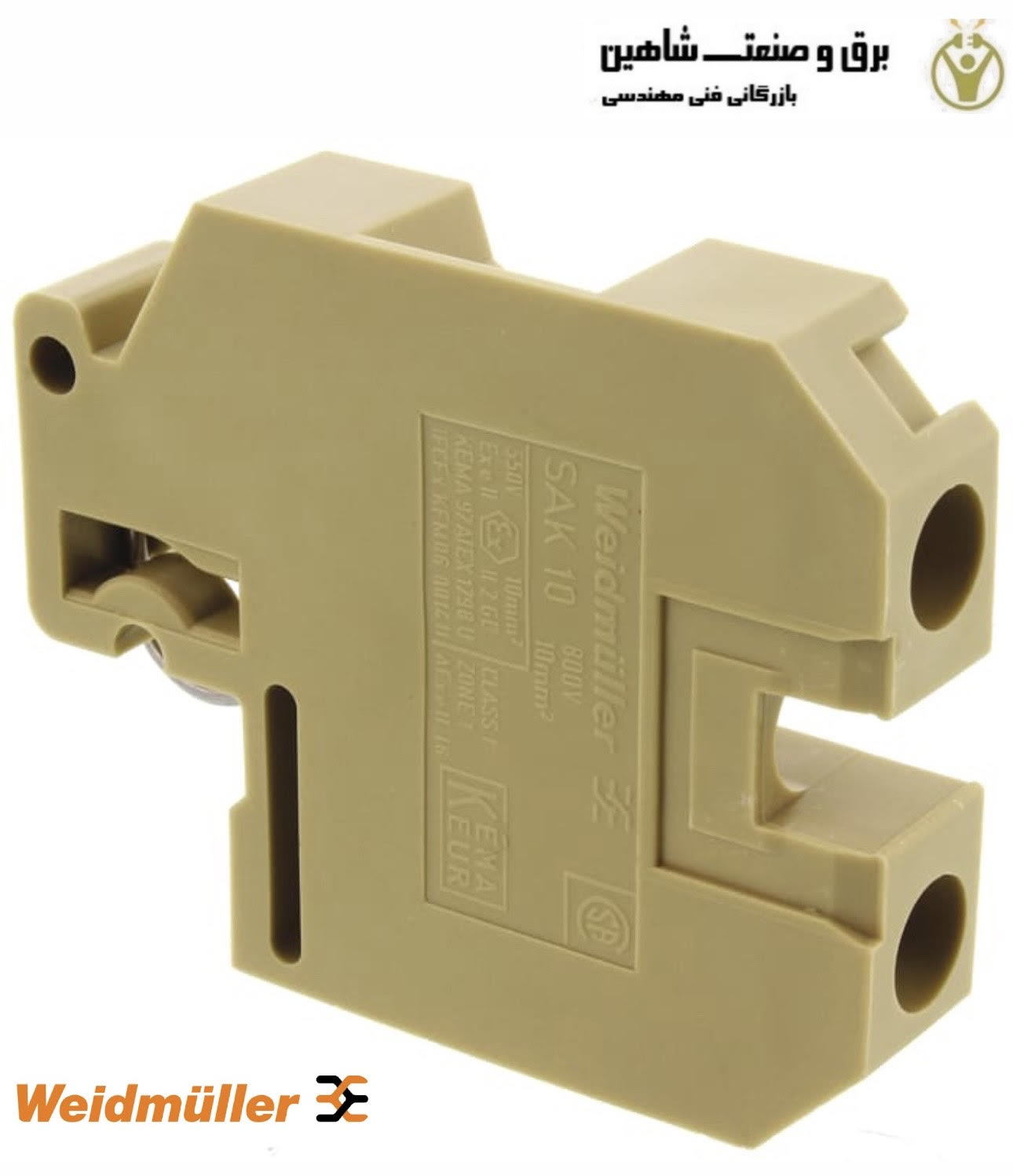

بلوک ترمینال ورودی ویدمولر weidmuller مدل sak16 کد 271060000، یک اتصال دهنده الکتریکی است که اتصالات سیم به سیم را تسهیل می کند و به سیم ها اجازه می دهد از ترمینال در یک خط مستقیم بدون خم شدن یا پیچش عبور کنند، اغلب در کاربردهایی که نیاز به اتصالات با راندمان بالا، فضاهای فشرده و انواع مختلف کابل دارند استفاده می شود. بلوک های ترمینال تغذیه برای اتصال دو یا چند سیم به یکدیگر طراحی شده اند و امکان عبور سیگنال های الکتریکی یا برق را از طریق آنها فراهم می کنند.
این بلوک ها معمولاً در تابلوهای برق، تابلوهای کنترل و سایر کاربردهایی که نیاز به اتصالات سیمی قابل اعتماد و کارآمد است استفاده می شوند. پایانه های ساخته شده از پلیمید 6.6 با دمای کاری 50- تا 100+ درجه سانتی گراد به جز بلوک ترمینال ذوب شده (425-689) که ملامینه با درجه بالا با دمای کاری 60- تا 130+ درجه سانتی گراد است.
ویژگی ها و مزایا
- پایانه های استاندارد، پوشش های انتهایی، و میله های جامپر
- استاندارد یا تغذیه با ولتاژ 750 ولت. پایانه های از همان نوع ممکن است با استفاده از میله های بلوز از پیش مونتاژ شده برای حداکثر 10 پل (ترمینال های 2.5 میلی متری 16 میلی متر) و 2 پل (ترمینال های 35 میلی متر) به یکدیگر متصل شوند.
- قابلیت اطمینان: اتصالات ایمن و مستحکم را فراهم می کند و عملکرد الکتریکی پایدار را تضمین می کند.
- کارایی: سیم کشی آسان و سریع را تسهیل می کند و زمان و تلاش نصب را کاهش می دهد.
- تطبیق پذیری: می تواند انواع کابل ها و اندازه های مختلف را در خود جای دهد و انعطاف پذیری در طرح های سیم کشی ارائه می دهد.
- صرفه جویی در فضا: طراحی جمع و جور امکان استفاده کارآمد از فضای داخل محفظه ها و پانل ها را فراهم می کند.
برنامه های کابردی
- کنترل و اتوماسیون: در سیستم های کنترل صنعتی، تجهیزات اتوماسیون صنعتی و ابزار دقیق استفاده می شود.
- توزیع برق: تسهیل توزیع کارآمد و ایمن برق در تابلوهای برق و تابلوهای برق.
- سیستمهای الکتریکی دریایی: برای عبور اتصالات از میان دیوارها و مهر و موم نگه داشتن آنها، مخصوصاً برای کابلهای باتری استفاده میشود.
مشخصات فنی بلوک ترمینال ورودی ویدمولر weidmuller مدل sak16 کد 271060000
- نسخه: بلوک ترمینال ورودی، اتصال پیچی، بژ / زرد، 16 میلیمتر مربع، 76 A، 1000 ولت، تعداد اتصالات: 2
- نوع: SAK 16
- عمق: 57.5 میلی متر
- ارتفاع: 50 میلی متر
- عرض: 12 میلیمتر
- وزن خالص: 25.64 گرم
- دمای نگهداری: -25 درجه سانتی گراد…55 درجه سانتی گراد
- دمای محیط: -5 درجه سانتی گراد…40 درجه سانتی گراد
- محدوده دمای عملیاتی: برای محدوده دمای عملیاتی به گواهی آزمایش طراحی EC / گواهی انطباق سابق IEC مراجعه کنید
- دمای کار مداوم، حداقل: -50 درجه سانتیگراد
- دمای کار مداوم، حداکثر: 100 درجه سانتیگراد
- وضعیت انطباق RoHS: سازگار بدون معافیت
- REACH SVHC: بدون SVHC بالای 0.1 درصد وزنی
- جنس: PA 66
- رنگ: بژ / زرد
- درجه اشتعال پذیری UL 94: V-2
- نسخه: اتصال پیچی، برای اتصال متقابل پیچ، یک سر بدون اتصال
- صفحه پوشش انتهایی مورد نیاز: بله
- تعداد پتانسیل 1
- تعداد سطوح: 1
- تعداد نقاط گیره در هر سطح: 2
- تعداد پتانسیل در هر ردیف: 1
- سطوح متصل داخلی: خیر
- اتصال PE: خیر
- ریل: TS 32
- تاییدیه ها: دارای گواهینامه CSA، فهرست UL، NEMKO، SEV، KEMA، DEMKO
