توضیحات

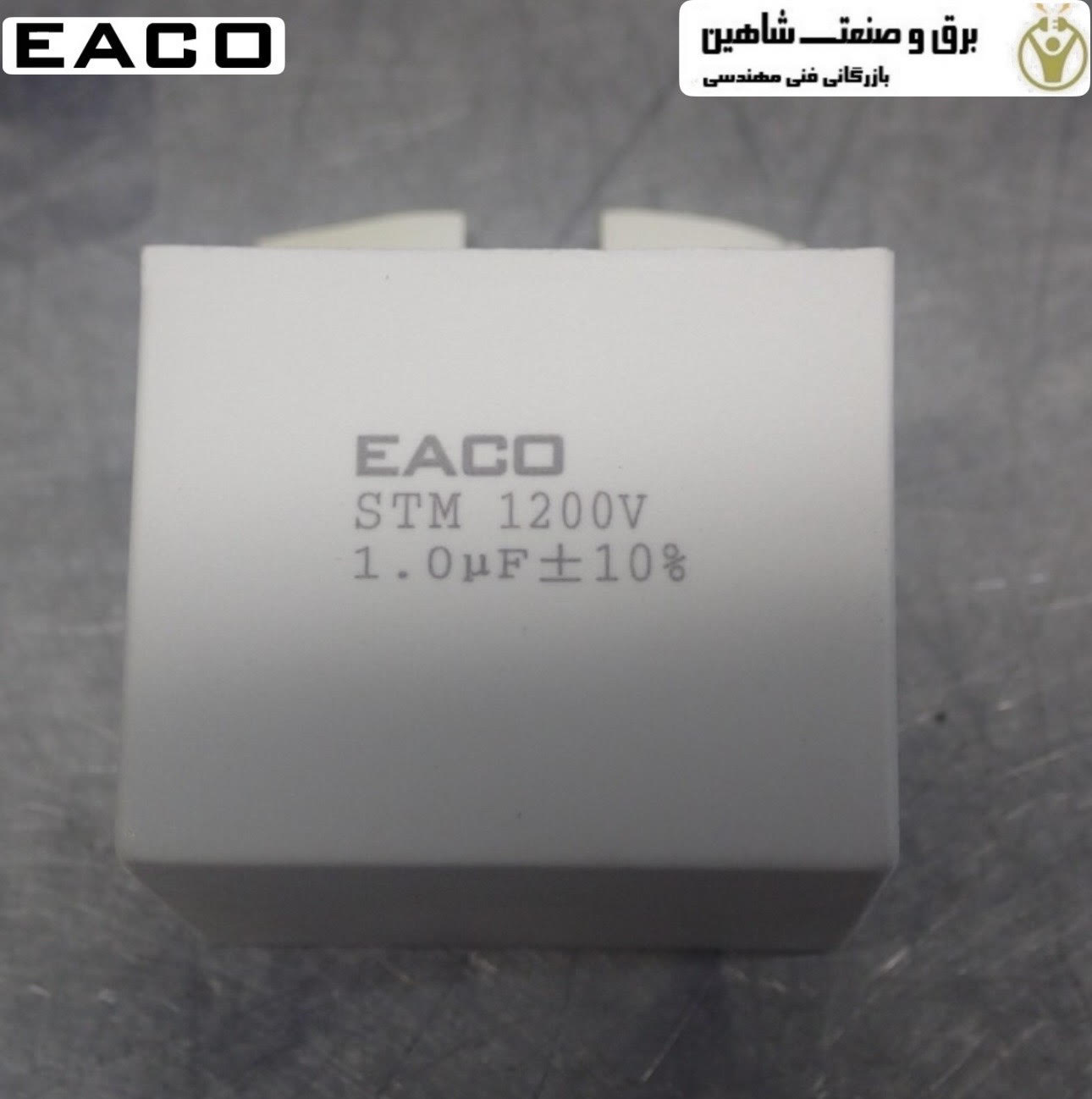

خازن اسنابر IGBT برند EACO مدل STM-1200-1.0-P، در کاربردهای ولتاژ بالا، جریان بالا و پالس بالا مانند موارد زیر استفاده می شود: مقدار قابل قبول ولتاژ اضافه جهش توسط حداکثر ولتاژ DC که یک مدار قدرت اینورتر در معرض آن قرار دارد و ولتاژ IGBT تعیین می شود. این خازن عمدتاً در کاربردهای سوئیچینگ با فرکانس بالا و توان متوسط تا بالا استفاده می شوند، زیرا سرعت رقابتی و کنترل ولتاژهای منبع بالاتر با ولتاژهای سیگنال بسیار پایین تری دارند. برخلاف سایر ترانزیستورهای قدرت که به جریان ورودی به بیس خود متکی هستند، جریان از طریق گیت به IGBT جریان می یابد تا به عنوان سیگنال ترانزیستور عمل کند. این چیدمان امکان ویژگی هایی مانند افت ولتاژ کم در مرحله و چگالی جریان در حالت روشن را فراهم می کند که در سیستم های کنترل توان بالا مزیت محسوب می شود.
برای مشاهده سایر تجهیزات اتوماسیون صنعتی کلیک کنید.
ویژگی های خازن اسنابر IGBT برند EACO مدل STM-1200-1.0-P
- خود ترمیم شونده
- جریان پیک بالا با فرکانس بالا، ولتاژ و جریان مستقیم بالا (DV/DT) بالا
- پیک و RMS بالا
- قابلیت جریان
- ESR پایین
مشخصات الکتریکی
- دمای کاری: -40°C – 85°C
- ظرفیت خازنی: 0.047uF – 5.6uF
- تحمل جریان: +5 J، +10 K
- ولتاژ نامی: 700~3000V DC، 380~750 VAC
- ولتاژ تست T-T: 2.0xولتاژ نامی DC برای 10s/25+5°C ولت تست. T-C: 3 کیلوولت AC در 50 هرتز، 60 ثانیه
- ضریب اتلاف: ≤0.0006 در 1 کیلوهرتز 25 درجه سانتیگراد
- مقاومت عایق: 3000 ثانیه (حداکثر 30 گیگا هرتز)، پس از 1 دقیقه برق رسانی در 100 ولت DC (25+5 درجه سانتیگراد)
کاربردها
این خازن اسنابر IGBT در کاربردهای ولتاژ بالا، جریان بالا و پالس بالا مانند موارد زیر استفاده می شود:
- مدارهای حفاظتی IGBT
- شبکه اسنابر
- مدارهای حفاظتی در SMPS
- تبدیل و کنترل انرژی در الکترونیک قدرت
