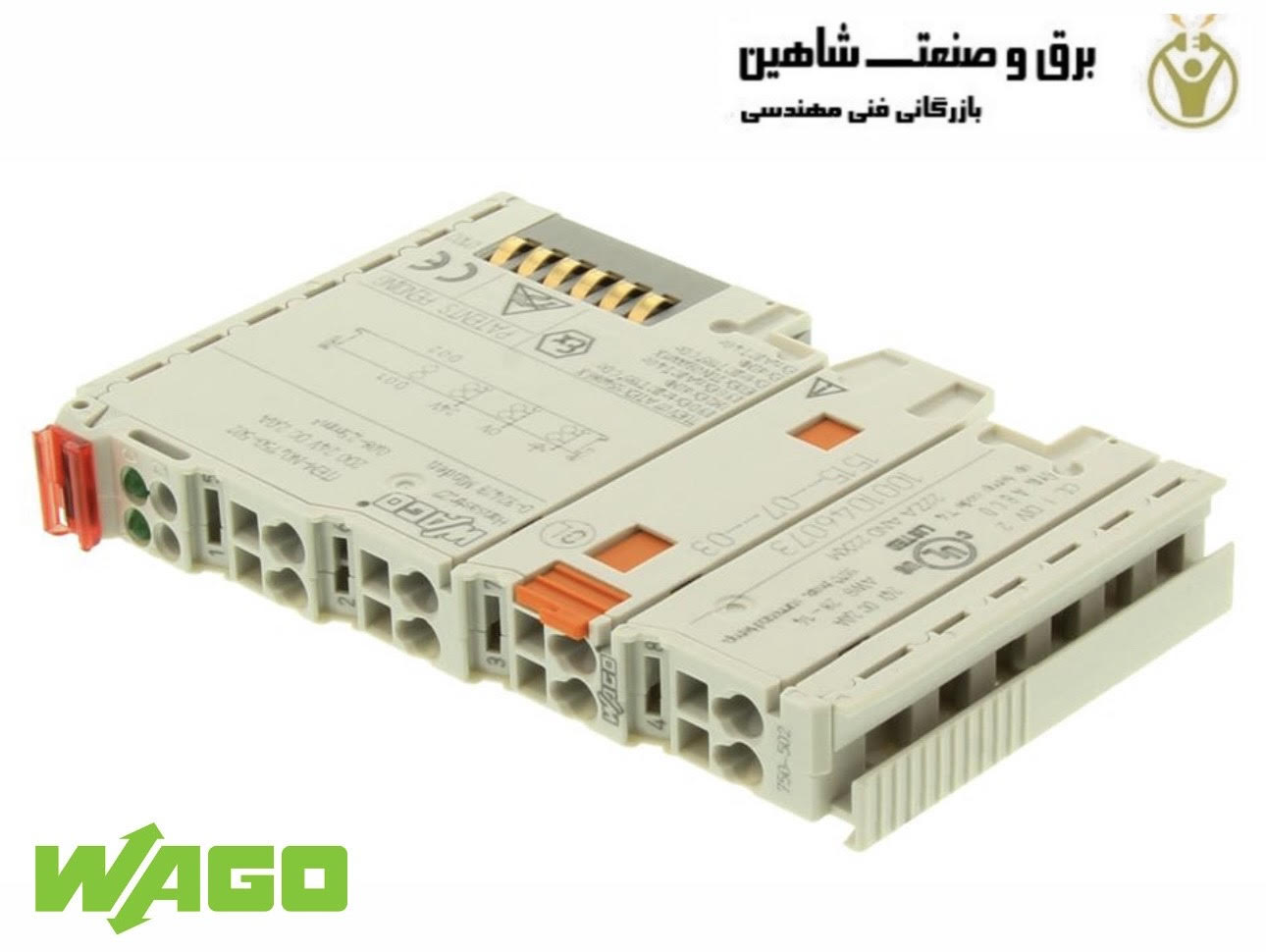

خروجی دیجیتال 2 کاناله wago مدل 750-502 واگو سیگنال های کنترلی را از دستگاه اتوماسیون به محرک های متصل انتقال می دهد. تمامی خروجی ها در برابر اتصال کوتاه محافظت می شوند. سطوح میدان و سیستم از نظر الکتریکی ایزوله سازی شده اند. ماژول های خروجی دیجیتال عمدتاً برای ادغام محرک های غیرمتمرکز استفاده می شوند. تمام خروجی ها برای محرک های DC-13 acc طراحی می شوند. همانند ماژول های ورودی دیجیتال، فرکانسهایی تا ۱ کیلوهرتز امکانپذیر است. حفاظت از خروجی ها حداکثر ایمنی سیستم را ارائه می دهد. این یک راه اندازی مجدد خودکار پس از یک اتصال کوتاه را شامل می شود. LED های قابل مشاهده به وضوح وضعیت کل ماژول و همچنین وضعیت کانال های جداگانه را نمایش می دهند. خروجی دیجیتال 2 کاناله 750-502 یک ماژول ضروری در تجهیزات اتوماسیون صنعتی است.
مشخصات فنی خروجی دیجیتال 2 کاناله wago مدل 750-502 واگو
- تعداد خروجی دیجیتال: 2 عدد
- تعداد کل کانال ها (ماژول): 2
- فرم سیگنال: دیجیتال
- ولتاژ شکل سیگنال: 24 VDC
- اتصال محرک به صورت 2 x (2 سیم، 3 سیم، 4 سیم) است.
- مشخصه خروجی: سوئیچینگ مثبت
- جریان خروجی در هر کانال: 2A
- جریان خروجی: مقاوم در برابر اتصال کوتاه
- نوع بار: اهمی، القایی، بار لامپ
- نوع محدودیت اتصال کوتاه PWM: 35A
- حداکثر فرکانس سوئیچینگ: 2.5 کیلوهرتز
- حداکثر انرژی قابل جذب (تک سوئیچ): 0.14J
- داده خروجی عرض داده (داخلی) حداکثر: 2 بیت
- ولتاژ تغذیه سیستم 5 VDC و از طریق مخاطبین داده است.
- مصرف برق سیستم (5 ولت): 3.5 میلی آمپر
- ولتاژ تغذیه میدان: 24 VDC (-25 … +30 %); از طریق کنتاکت های برق (تامین برق از طریق تماس چاقو؛ انتقال (فقط ولتاژ منبع تغذیه در سمت میدان) از طریق تماس فنر)
- مصرف جریان منبع تغذیه میدانی (ماژول بدون بار خارجی): 15 میلی آمپر
- جداسازی پتانسیل: سیستم/میدان 500 ولت
- عناصر نمایشگر: LED (A, C) سبز: وضعیت DO 1، DO 2
- تعداد کنتاکت های برق ورودی: 3
- تعداد کنتاکت های برق: 3
- ظرفیت انتقال جریان کنتاکت های برق: 10A
