توضیحات

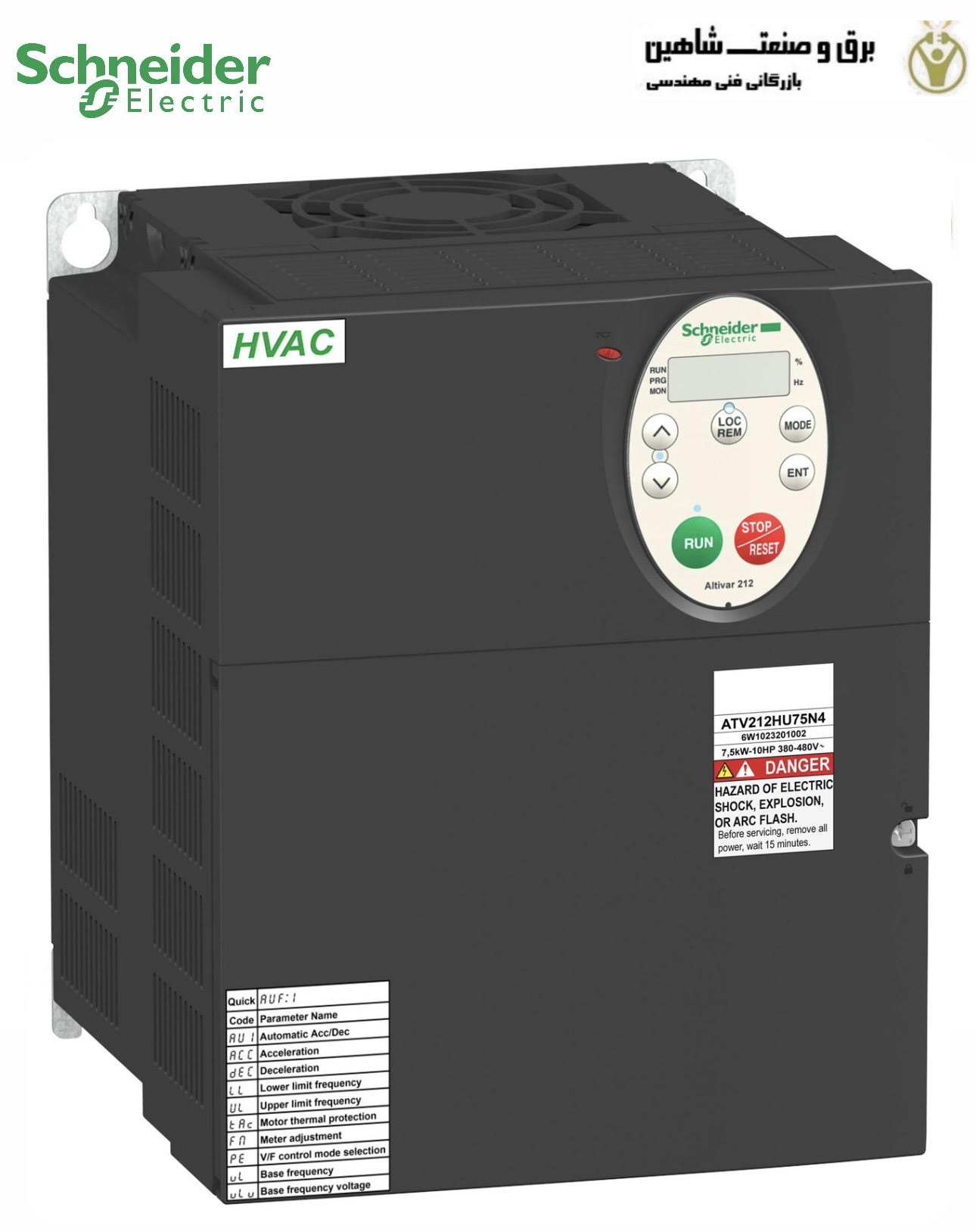

درایو سرعت متغیر schneider مدل ATV212HU75N4 اشنایدر، می‌ تواند موتورهای آسنکرون سه فاز را تغذیه کند. شاخص حفاظت آن IP21 است و دارای فیلتر EMC داخلی است. این درایو می تواند با توان نامی تا 7.5 کیلووات / 10 اسب بخار و ولتاژ نامی از 380 ولت تا 480 ولت AC کار کند. طراحی آن بر اساس انرژی سازگار با محیط زیست است و مصرف انرژی را تا 70٪ در مقایسه با سیستم کنترل معمولی کاهش می‌ دهد. به لطف فناوری کاهش افزایش دمای کابل، درایو Altivar 212 عملکرد فوری و بدون اختلال را ارائه می‌ دهد و از گزینه‌ های اضافی مانند چوک خط یا چوک DC برای مقابله با هارمونیک‌ های جریان جلوگیری می‌ کند. وزن آن 6.45 کیلوگرم است و ابعاد آن 180 میلی‌ متر عرض، 232 میلی‌ متر ارتفاع و 170 میلی‌ متر عمق است.

این درایو به طور خاص برای رایج‌ ترین کاربردهای مدیریت سیال در ساختمان‌ های بخش سوم (HVAC) مانند گرمایش، تهویه، تهویه مطبوع و پمپاژ طراحی شده است. درایو Altivar 212 دارای چوک‌ های موتور اختیاری است که می‌ توانند حداکثر طول کابل بین درایو و موتور را افزایش داده و اختلال در ترمینال‌ های موتور را محدود کنند. این درایو به لطف ۴ سوراخ نصب، برای نصب در حالت عمودی (+/- ۱۰ درجه) روی پنل طراحی شده است. درایو Altivar 212 به لطف عملکردها و پروتکل‌ های ارتباطی متعدد و یکپارچه به صورت استاندارد، Modbus، METASYS N2، APOGEE FLN P1 و BACnet، به راحتی با تمام سیستم‌ های مدیریت ساختمان سازگار می‌ شود.

برای مشاهده سایر تجهیزات اتوماسیون صنعتی کلیک کنید.

ویژگی ها

• مدیریت فنی متمرکز
• مشاهده فوری مصرف انرژی
• کاربرپسند
• اندازه جمع و جور
• نگهداری ساده

مشخصات فنی درایو سرعت متغیر schneider مدل ATV212HU75N4 اشنایدر

• نام اختصاری دستگاه: ATV212
• مقصد محصول: موتورهای آسنکرون
• فاز: ۳ فاز
• توان موتور: ۷.۵ کیلووات
• حداکثر توان نامی اسب بخار: ۱۰ اسب بخار
• محدودیت‌ های ولتاژ تغذیه: ۳۲۳…۵۲۸ ولت
• فرکانس تغذیه: ۵۰…۶۰ هرتز – ۵…۵٪
• جریان خط:
  ۱۱.۷ آمپر ۴۸۰ ولت
  ۱۴.۷ آمپر ۳۸۰ ولت
• محدوده محصول: Altivar 212
• نوع محصول یا قطعه: درایو سرعت متغیر
• کاربرد خاص محصول: پمپ‌ ها و فن‌ ها در سیستم‌ های تهویه مطبوع
• ولتاژ تغذیه نامی: ۳۸۰…۴۸۰ ولت – ۱۵…۱۰٪
• فیلتر EMC: فیلتر EMC کلاس C2 یکپارچه
• درجه حفاظت IP: IP21
• توان ظاهری: ۱۲.۲ کیلوولت آمپر ۳۸۰ ولت
• جریان خروجی مداوم:
  ۱۶ آمپر ۳۸۰ ولت
  ۱۶ آمپر ۴۶۰ ولت
• حداکثر جریان گذرا: ۱۷.۶ آمپر ۶۰ ثانیه
• فرکانس خروجی درایو سرعت: ۰.۵…۲۰۰ هرتز
• محدوده سرعت: ۱…۱۰
• دقت سرعت: +/- ۱۰٪ از لغزش اسمی ۰.۲ Tn تا Tn
• سیگنالینگ محلی: ۱ LED (قرمز) برای باس DC فعال
• ولتاژ خروجی: <= ولتاژ منبع تغذیه
• ایزولاسیون: الکتریکی بین منبع تغذیه و کنترل
• حلقه تنظیم: تنظیم کننده PI قابل تنظیم
• دمای هوای محیط برای نگهداری: -۱۳…۱۵۸ درجه فارنهایت (-۲۵…۷۰ درجه سانتیگراد)
