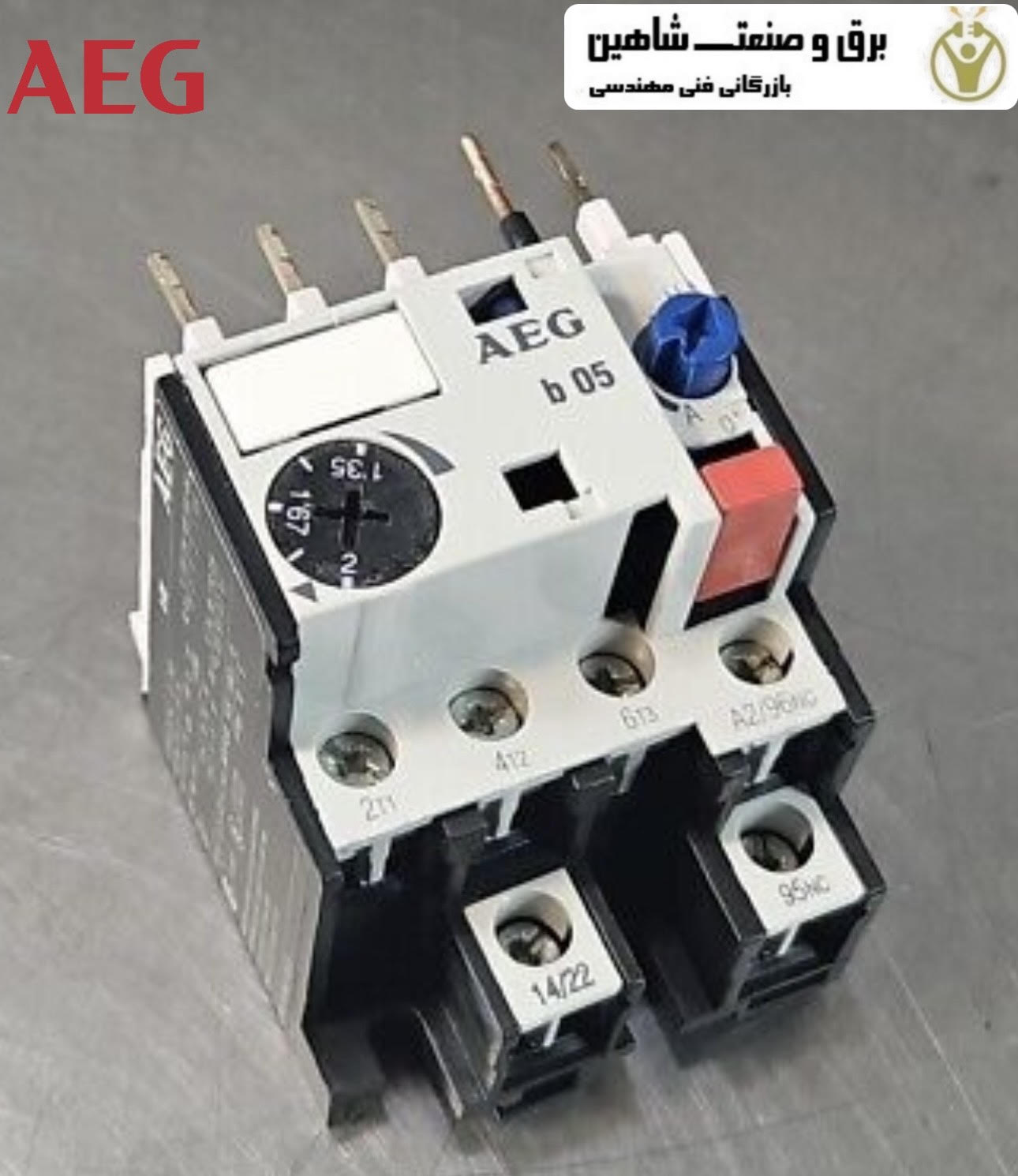

رله اضافه بار AEG مدل b05 کد 91034310100 (910-343-108-00) ، جریان بیش از حد را از طریق تولید گرما شناسایی می کند. این گرما باعث حرکت مکانیکی می شود که رله را قطع می کند. رله حرارتی با گرم کردن یک نوار دو فلزی عمل می کند و باعث خم شدن و بسته شدن کنتاکت های معمولاً باز آن می شود و یک قطع کننده مدار را فعال می کند. این رله از یک نوار دو فلزی با فلزاتی با ضرایب انبساط متفاوت، یک سیم پیچ گرمایشی و کنتاکت ها تشکیل شده است. اثر گرمایشی رله از قانون ژول پیروی می کند و باعث تأخیر در عملکرد می شود که امکان اضافه بارهای موقت بدون قطع را فراهم می کند.
برای مشاهده سایر تجهیزات اتوماسیون صنعتی کلیک کنید.
نحوه عملکرد رله اضافه بار AEG مدل b05 کد 91034310100 (910-343-108-00)
رله های حرارتی برای محافظت در برابر اضافه بار، به ویژه در موتورهای الکتریکی، که در آنها از قطع شدن ناشی از اضافه بارهای کوتاه مدت جلوگیری می کنند، استفاده می شوند. یک رله حرارتی بسته به خاصیت ذکر شده فلزات کار می کند. اصل کار اساسی رله حرارتی این است که وقتی یک نوار دو فلزی توسط یک سیم پیچ گرمایشی که جریان سیستم را حمل می کند گرم می شود، خم می شود و کنتاکت های معمولاً باز ایجاد می کند.
این رله شامل یک نوار دو فلزی است. این نوار از دو فلز مختلف متصل به هم تشکیل شده است. جریان عبوری از المنت های حرارتی، این نوار را گرم می کند. رله اضافه بار دو فلزی، اضافه بارهای لحظه ای بی ضرر را مجاز می کند. این شامل جریان هجومی هنگام راه اندازی موتور نیز می شود.
با این حال، هنگامی که جریان بیش از حد مداومی وجود دارد، نوار تغییر شکل می دهد. این اتفاق می افتد زیرا دو فلز هنگام گرم شدن با سرعت های مختلف منبسط می شوند. تغییر شکل، رله اضافه بار دو فلزی را قطع می کند. این باعث می شود که کنتاکت معمولاً باز (NO) بسته شود و کنتاکت معمولاً بسته (NC) باز شود. از آنجایی که کنتاکت NC به مدار کنترل کنتاکتور متصل است، مدار باز می شود. این باعث می شود سیم پیچ کنتاکتور از کار بیفتد. سپس مدار قدرت کنتاکتور باز می شود و موتور را متوقف می کند. کل این توالی به طور خودکار زمانی اتفاق می افتد که شرایط اضافه بار رخ دهد.
