توضیحات

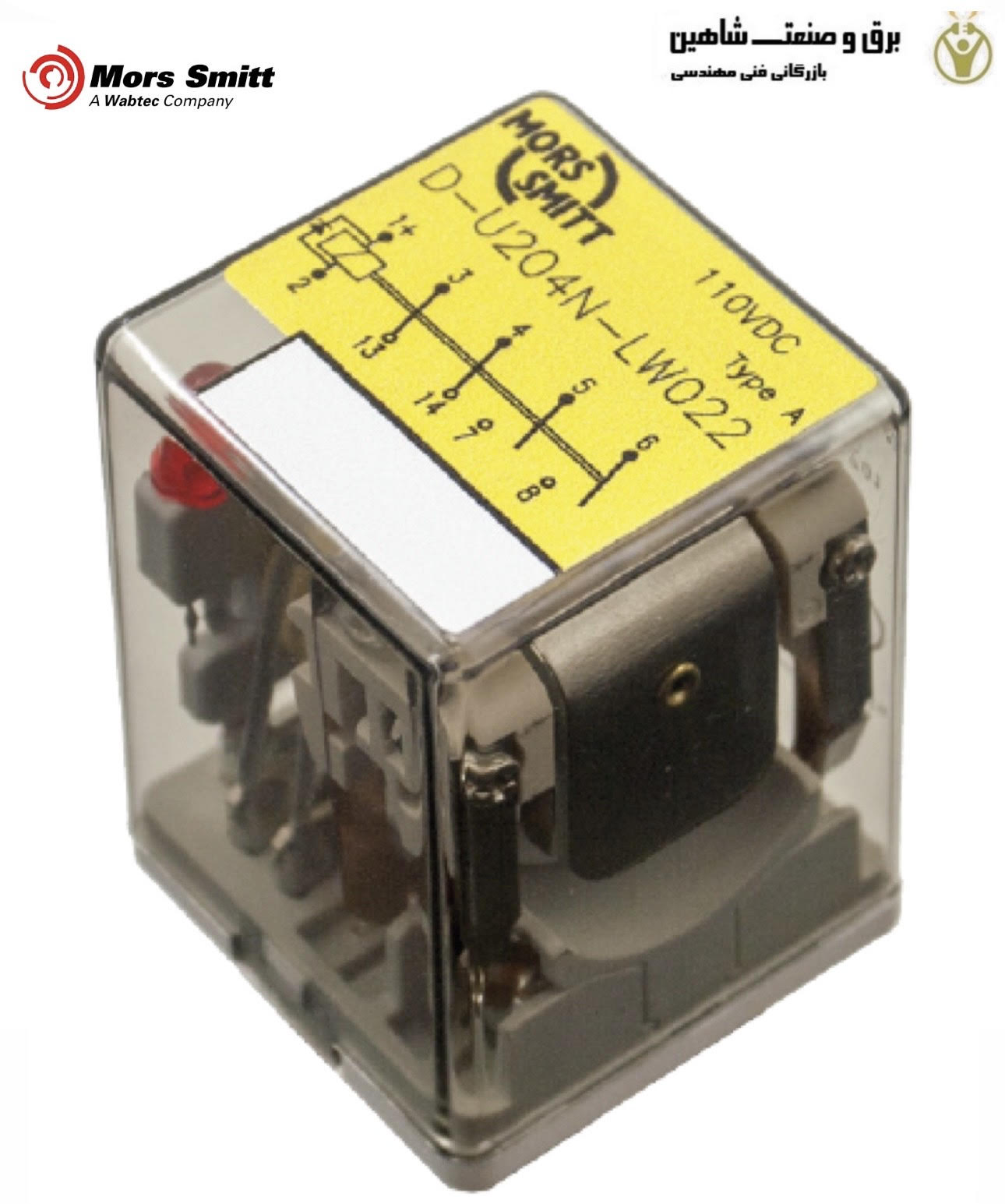

رله برق سری BD مورس اسمیت mors smitt مدل 332310800، دستگاهی است که از آهنربای الکتریکی برای باز یا بسته کردن مدار در زمانی که ورودی (کویل) به درستی برانگیخته شده است استفاده می کند. آنها سطح بالایی از انزوا را بین سیگنال کنترل (سیم پیچ) و خروجی (تماس ها) فراهم می کنند – معمولاً با ولتاژ ضربه نامی 4 یا 6 کیلو ولت. یک رله برق ممکن است دارای کنتاکت های معمولی باز (NO) و معمولاً بسته (NC)) یا فقط کنتاکت های معمولی باز (NO) باشد. هنگامی که فقط NO مخاطب ارائه می شود، این معمولاً به معنای شکاف تماس بیشتر در هنگام خاموش شدن است، که در برنامه های خاص مورد نیاز است. رله های برق در هنگام تعویض جریان های بالا، حل کننده های قابل اعتمادی هستند. رله برق 332310800 یک جزء کاربردی در تجهیزات اتوماسیون صنعتی است.
نحوه عملکرد رله برق سری BD مورس اسمیت mors smitt مدل 332310800
طراحی اولیه رله برق 332310800 از یک آهنربای الکتریکی (کویل و هسته آهنی)، یک آرمیچر، یک فنر و یک یا چند جفت کنتاکت استفاده می کند.
با کنتاکت های معمولی باز (NO)، جریان کمی از مدار ورودی عبور می کند و آهنربای الکتریکی را فعال می کند. میدان مغناطیسی حاصل، آرمیچر را جذب میکند که کنتاکتها را با هم حرکت میدهد و مدار دوم را تکمیل میکند و اجازه میدهد جریان زیادی جریان یابد. هنگامی که منبع برق حذف می شود، آرمیچر دیگر جذب نمی شود، یک فنر آن را به حالت استراحت باز می گرداند و اجازه می دهد تا کنتاکت ها از هم جدا شوند، جریان برق در مدار دوم متوقف شده و دستگاه خاموش می شود.
در مورد یک رله معمولی بسته (NC)، آن را معکوس می کند. فنر برگشتی مخاطبین را بسته نگه می دارد. هنگامی که مدار ورودی فعال می شود، آهنربای الکتریکی آرمیچر را جذب می کند، این بر نیروی فنر برگشتی غلبه می کند و کنتاکت های معمولی بسته جدا می شوند و جریان جریان را در مدار دوم متوقف می کند. به این ترتیب، رله های NC مدار بزرگتر را به طور پیش فرض در موقعیت روشن نگه می دارند.
