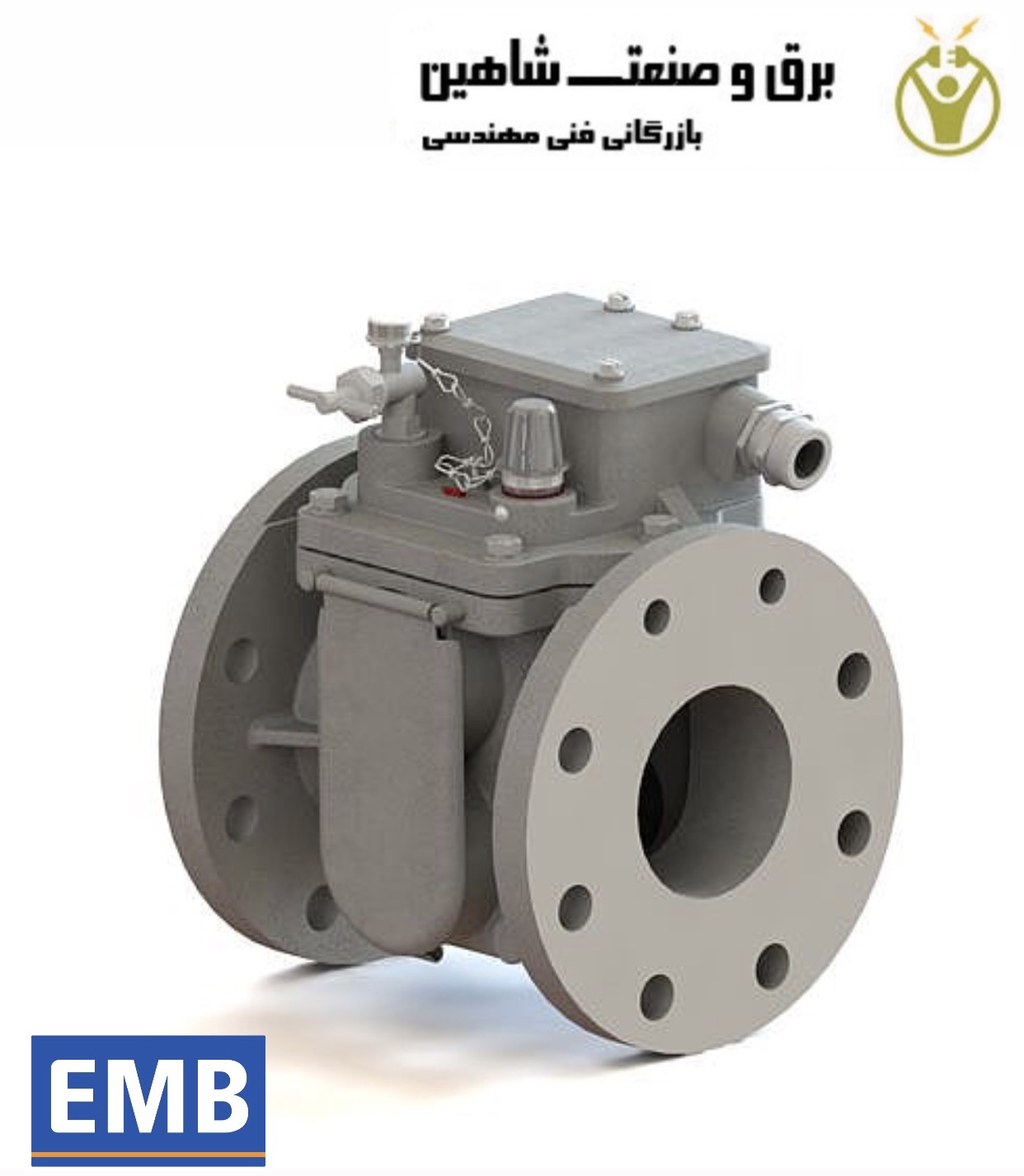

رله بوخلتز یا رله پارگی کیسه هوا emb online مدل BF80 یک وسیله ایمنی است که عموماً در ترانسفورماتورهای غوطه ور روغنی بزرگ (با قدرت بیش از 500 کیلو ولت آمپر) استفاده می شود. این یک نوع رله حفاظتی فعال نفت و گاز است. برای محافظت از ترانسفورماتور از عیوب رخ داده در داخل ترانسفورماتور مانند شکست ضربه ای روغن عایق، خرابی عایق پیچ ها و غیره استفاده می شود. این رله در دسته بندی تجهیزات اتوماسیون صنعتی قرار می گیرد.
هرگاه عیبی در داخل ترانسفورماتور رخ دهد، مانند خرابی عایق پیچ ها، خرابی هسته یا گرمایش اضافی هسته، خطا با تولید گرمای اضافی همراه است. این گرمای اضافی روغن عایق ترانسفورماتور را تجزیه می کند که منجر به تولید گاز می شود. تولید گازها به شدت خطا بستگی دارد. حباب های گاز تمایل دارند در جهت بالا به سمت محافظ جریان پیدا کنند و از این رو در رله بوخهلز که روی لوله اتصال مخزن ترانسفورماتور و محافظ قرار می گیرد جمع می شوند.
ساخت و ساز
رله بوخهولتز از یک محفظه پر از روغن تشکیل شده است. دو شناور لولایی، یکی در بالا و دیگری در پایین در محفظه وجود دارد. هر شناور با یک سوئیچ جیوه ای همراه است. سوئیچ جیوه ای در شناور بالایی به یک مدار زنگ هشدار و در شناور پایینی به یک تریپ شکن خارجی متصل است.
رله بوخلتز یا رله پارگی کیسه هوا emb online مدل BF80 چگونه کار می کند؟
هرگاه یک خطای جزئی در داخل ترانسفورماتور رخ دهد، گرما توسط جریان های خطا تولید می شود. گرمای تولید شده باعث تجزیه روغن ترانسفورماتور می شود و حباب های گاز تولید می شود. این حباب های گاز در جهت بالا جریان یافته و در رله بوخهولز جمع می شوند. گاز جمع آوری شده روغن را در رله بوکهلز جابجا می کند و جابجایی آن معادل حجم گاز جمع آوری شده است. جابجایی روغن باعث می شود که شناور بالایی سوئیچ جیوه ای بالایی را که به مدار هشدار متصل است ببندد. از این رو، هنگامی که خطای جزئی رخ می دهد، زنگ هشدار متصل فعال می شود. مقدار گاز جمع آوری شده نشان دهنده شدت عیب رخ داده است. در هنگام خطاهای جزئی، تولید گاز برای حرکت شناور پایینی کافی نیست. از این رو، در هنگام خطاهای جزئی، شناور پایینی تحت تأثیر قرار نمی گیرد.
در هنگام خطاهای بزرگ، مانند اتصال کوتاه فاز به زمین، گرمای تولید شده زیاد است و مقدار زیادی گاز تولید می شود. این مقدار زیادی گاز به طور مشابه به سمت بالا جریان می یابد، اما حرکت آن به اندازه ای بالا است که شناور پایینی در رله بوچولز را کج کند. در این حالت، شناور پایین باعث سوئیچ جیوه ای پایین می شود که ترانسفورماتور را از منبع تغذیه خارج می کند، یعنی ترانسفورماتور از منبع تغذیه جدا می شود.
مزایای رله بوخهولتز
- رله بوخهولتز عیوب داخلی ناشی از گرمایش را نشان می دهد و به جلوگیری از ایرادات عمده کمک می کند.
- شدت خطا را می توان حتی بدون جدا کردن ترانسفورماتور تعیین کرد.
- در صورت بروز خطای عمده می توان ترانسفورماتور را با کمک رله بوخهولز جدا کرد تا از بروز حوادث جلوگیری شود.
