رله ترمیستور زیمنس Siemens مدل 3RN1010-1CB00، یک واحد استاندارد مجهز به دو LED (آماده و فعال) و با 1NO و 1NC برای خاموش کردن و سیگنال دهی است. این رله با RESET خودکار (3RN1010)، RESET دستی (3RN1011) یا RESET دستی/اتوماتیک و از راه دور (3RN1012) در دسترس است. واحد 3RN1012 در صورت قطع برق، آن را نگه می دارد. اگر ولتاژ کنترل قطع شود، یک قطع قبلی ذخیره می شود. یک تابع RESET از راه دور با اتصال یک دکمه فشاری خارجی با کنتاکت NO به ترمینال های Y1 و Y2 پیاده سازی می شود. اگر ترمینال های Y1 و Y2 پل زده شوند، قطع با RESET خودکار دنبال می شود.
دستگاه های حفاظت موتور ترمیستوری 3RN1، دستگاه های حفاظت حرارتی هستند که در ترکیب با مقاومت های PTC نوع A (هادی های سرد)، برای نظارت بر دمای درایوهای الکتریکی، سیم پیچ های ترانسفورماتور، روغن ها، یاتاقان ها، هوا و غیره مناسب می باشند.
برای مشاهده دیگر تجهیزات اتوماسیون صنعتی کلیک کنید.

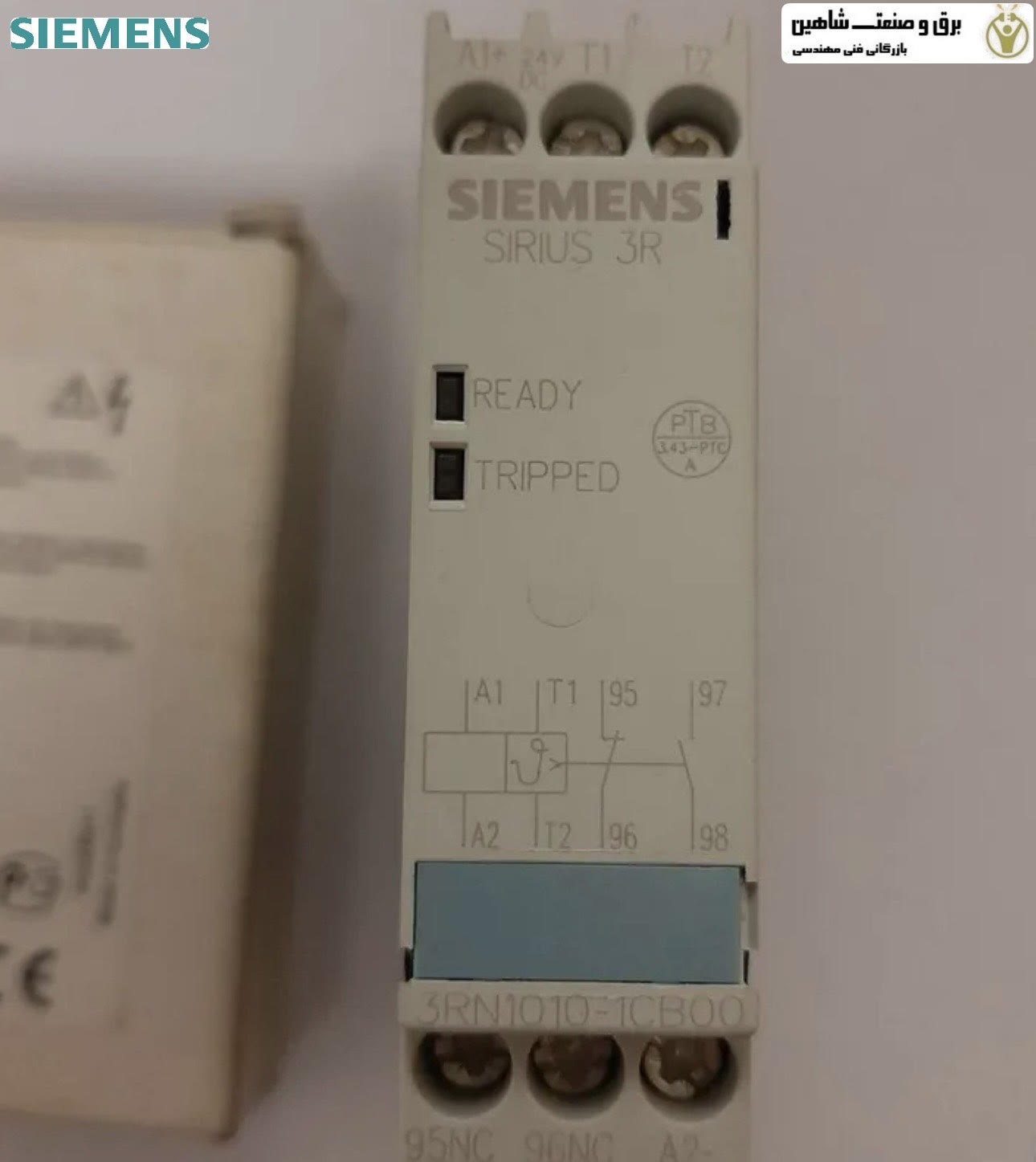

رله ترمیستور زیمنس Siemens مدل 3RN1010-1CB00
- طبق اصل جریان مدار بسته (طراحی مونواستابل) کار می کند و بنابراین در صورت پارگی سیم، خود را کنترل می کند.
- هنگام قطع ولتاژ کنترل، فعال می شود.
- جداسازی الکتریکی برای دستگاه هایی با ولتاژ کنترل AC
- عرض کلی ۲۲.۵ میلی متر
- اتصال پیچی
داده های فنی
- برند: زیمنس
- کاربرد مانیتورینگ: رله حفاظت موتور ترمیستور
- پیکربندی کنتاکت: SPDT
- محدوده سنجش دما: +60 → +180°C
- حساسیت دما: دمای بیش از حد، دمای کمتر از حد مجاز
- سری: 3RN1
- حداکثر دمای قابل سنجش: +180°C
- محدوده دمای عملیاتی: +60°C
- حداقل دمای قابل سنجش: +60°C
- ارتفاع: 92 میلی متر
- نوع ترمینال: پیچی
- حداقل دمای عملیاتی: -25°C
- عرض: 22.5 میلی متر
- طول: 91 میلی متر
- حداکثر دمای عملیاتی: +60°C
- ابعاد: 91 x 22.5 x 92 میلی متر
