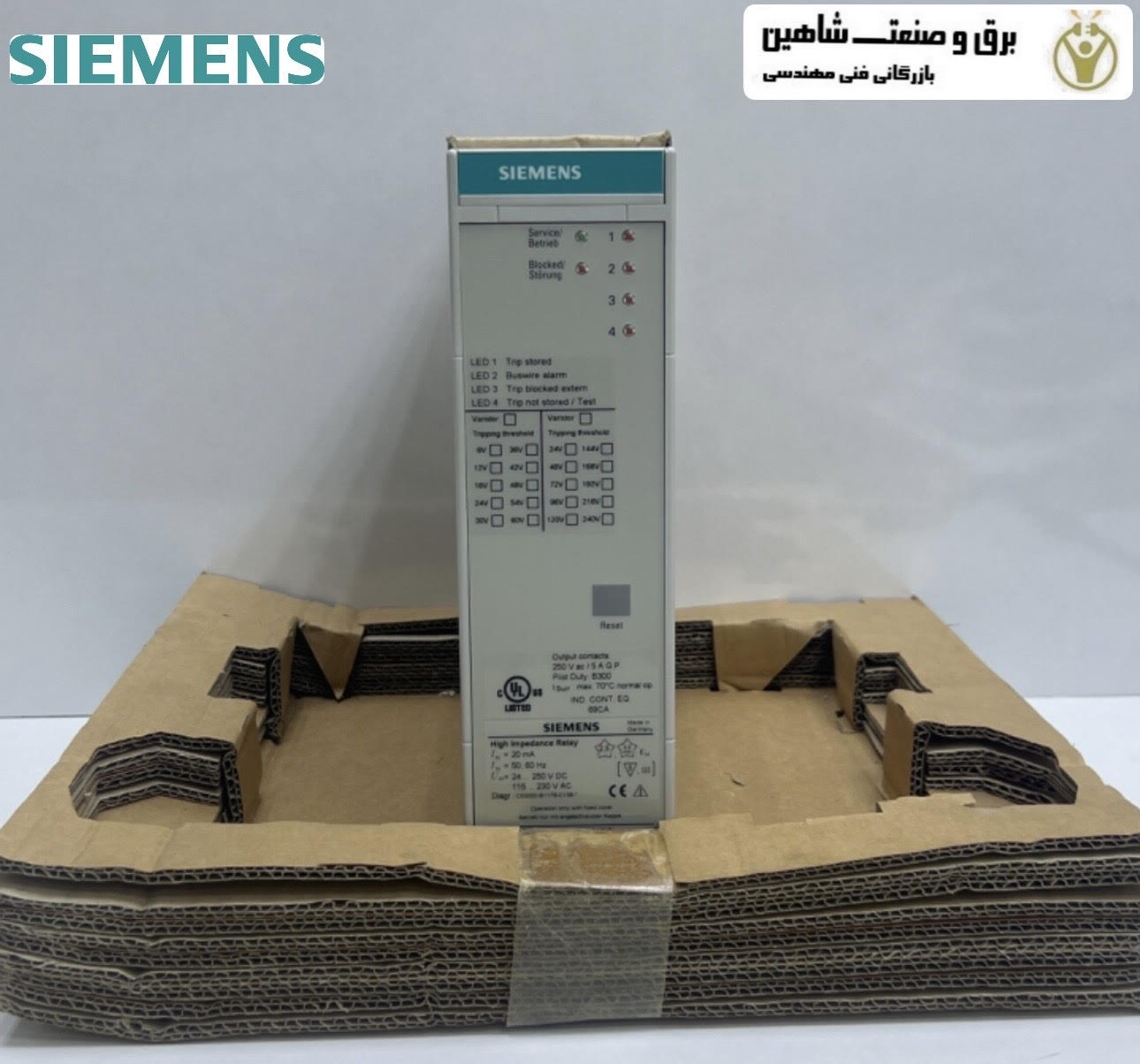

رله حفاظتی امپدانس زیمنس 7VH6001-0EA20-1AA0/CC، یک رله مانیتورینگ جریان حساس به جریان تک پل است. امپدانس ورودی AC رله توسط مقاومت هایی که به صورت سری متصل شده اند تنظیم می شود. تنظیم رله حاصل، مقدار دریافت ولتاژ است که با حذف اتصالات اتصال کوتاه از ترمینال های پشتی تنظیم می شود. هنگامی که یک اتصال کوتاه بین ترمینال ها پیچ می شود، مقاومت اتصال کوتاه می شود و هنگامی که اتصال کوتاه برداشته می شود، مقاومت در مدار قرار می گیرد.
هر مقاومت با یک مقدار ولتاژ مطابقت دارد که جریان دریافت 20 میلی آمپر ضرب در مقدار اهمی مقاومت است. تنظیم ولتاژ روی رله با جمع کردن افت ولتاژ در مقاومت هایی که توسط اتصالات اتصال کوتاه (مقاومت های سری در مدار) اتصال کوتاه نشده اند به علاوه حداقل تنظیم ولتاژ پایه تعیین می شود. حداکثر تنظیم 60 ولت (اتصالات اتصال کوتاه سمت چپ) یا 240 ولت (اتصالات اتصال کوتاه سمت راست) امکان پذیر است.
برای مشاهده سایر تجهیزات اتوماسیون صنعتی کلیک کنید.
ویژگی های رله حفاظتی امپدانس زیمنس 7VH6001-0EA20-1AA0/CC
- رله حفاظتی های امپدانس زیمنس جایگزین برای کد 7VH6001-0EA10-1AA0
- طراحی حالت جامد مقاوم
- فیلترینگ برای جلوگیری از هجوم جریان
- مانیتورینگ منبع تغذیه DC کمکی
- زمان کارکرد سریع (15 میلیثانیه)
- تنظیم ولتاژ ساده
- نشانگر LED
- گزینه “هشدار Buswire” (نظارت)
- گزینه “مسدود کردن ورودی از منبع خارجی”
