توضیحات

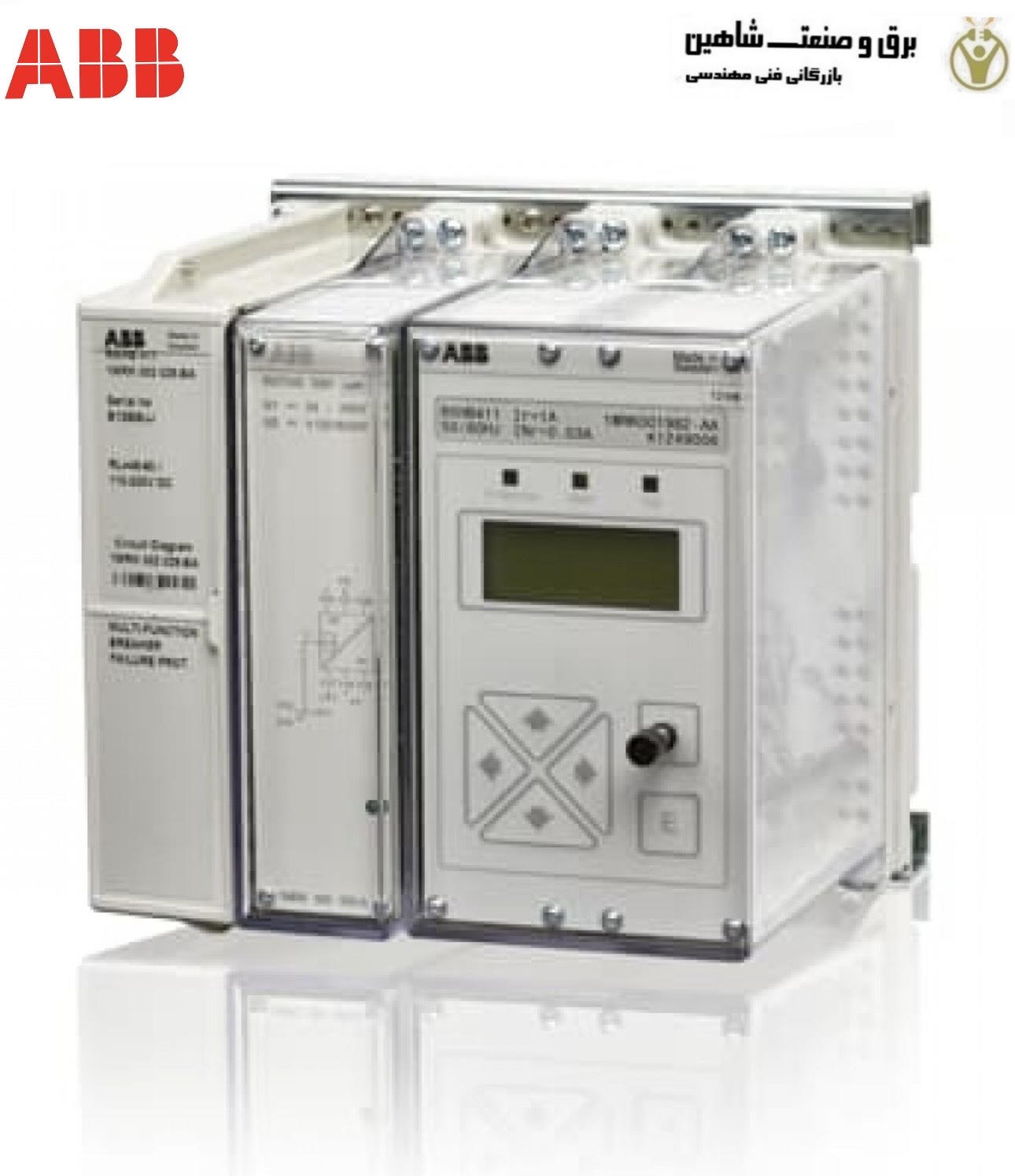

رله حفاظتی ای بی بی abb مدل rahb411 1mrk002028-ba، به عنوان یک عنصر حفاظتی پشتیبان ضروری برای فیدرها، خطوط انتقال، ترانسفورماتورها، بانک های خازنی، بویلرهای برقی و همچنین ژنراتورها و موتورها، طیف گسترده ای از کاربردها را دارد. حفاظت های خطای بریکر در طرح های حفاظت پشتیبان محلی استفاده می شوند. حفاظت خطای بریکر برای ارائه حفاظت پشتیبان سریع در زمانی که بریکر اصلی به درستی قطع نمی شود، مثلاً در یک اتصال کوتاه در شبکه، مورد نیاز است. در چنین حالتی، تمام بریکرهای مجاور توسط حفاظت خطای بریکر قطع می شوند. یک راه ساده و قابل اعتماد برای ایمن سازی جداسازی یک خطا، بررسی ظاهر جریان خطا در زمان انتخاب شده پس از دستور قطع است. زمان باید به اندازه کافی طولانی تنظیم شود تا به بریکر اجازه عملکرد دهد.
برای مشاهده سایر تجهیزات اتوماسیون صنعتی کلیک کنید.
ویژگی های رله حفاظتی ای بی بی abb مدل rahb411 1mrk002028-ba
- محافظت در برابر خطای بریکر تک فاز و سه فاز
− شروع بدون قید و شرط تک فاز، سه فاز و سه فاز
− معیارهای تشخیص جریان قابل انتخاب
− یک اصل آشکارساز جریان قابل تنظیم ثبت اختراع شده، هماهنگی زمانی را بهبود می بخشد
− عملکردهای رله تک فاز، سه فاز و سه فاز بدون قید و شرط، همگی دارای تأخیرهای زمانی قابل تنظیم مختلف برای انواع مختلف خطا هستند
− عملکرد قطع مجدد برای بریکر مدار دارای خطا
− قطع پشتیبان آنی زمانی فعال می شود که بریکر مدار محافظت شده از کار افتاده باشد
− مرحله قطع پشتیبان اضافی
− مناسب برای سیستم های یک و نیم بریکر - محافظت در برابر اختلاف قطب
− اندازه گیری جریان فاز، سطوح تشخیص جریان کم و زیاد
− مسدود کردن خارجی از طریق ورودی دودویی
− مسدود کردن داخلی در هنگام بازبست تک فاز - مشخصات کلی رله
− پارامترهای تنظیم قابل تنظیم و خواندن از طریق HMI
− گفتگوی انگلیسی یا سوئدی
− دو ورودی دودویی برای انتخاب شده توابع
− پنج رله خروجی دودویی
− مقادیر سرویس (اولیه/ثانویه) و اطلاعات اختلال
− ثبت مقادیر سرویس
− ارائه استارت و تریپ از طریق HMI و LED ها
− خودنظارتی با سیگنال خطای خروجی
− تست رله های خروجی و عملکرد ورودی های دودویی از طریق HMI
− RAHB 411 می تواند به عنوان یک حفاظت پشتیبان مقرون به صرفه برای ترمینال خط REL 5xx در سیستم های انتقال عمل کند.
− RAHB 411 می تواند جایگزین رله های خرابی بریکر قبلی مانند RAICA شود. - گزینه ها
− حفاظت اضافه جریان فاز با دو مرحله و تأخیر زمانی مشخص. امکان استفاده از تأخیرهای مختلف برای خطاهای تک و چند فاز
− حفاظت خطای زمین با دو مرحله و تأخیر زمانی مشخص
− 4 ورودی و 4 خروجی اضافی
