توضیحات

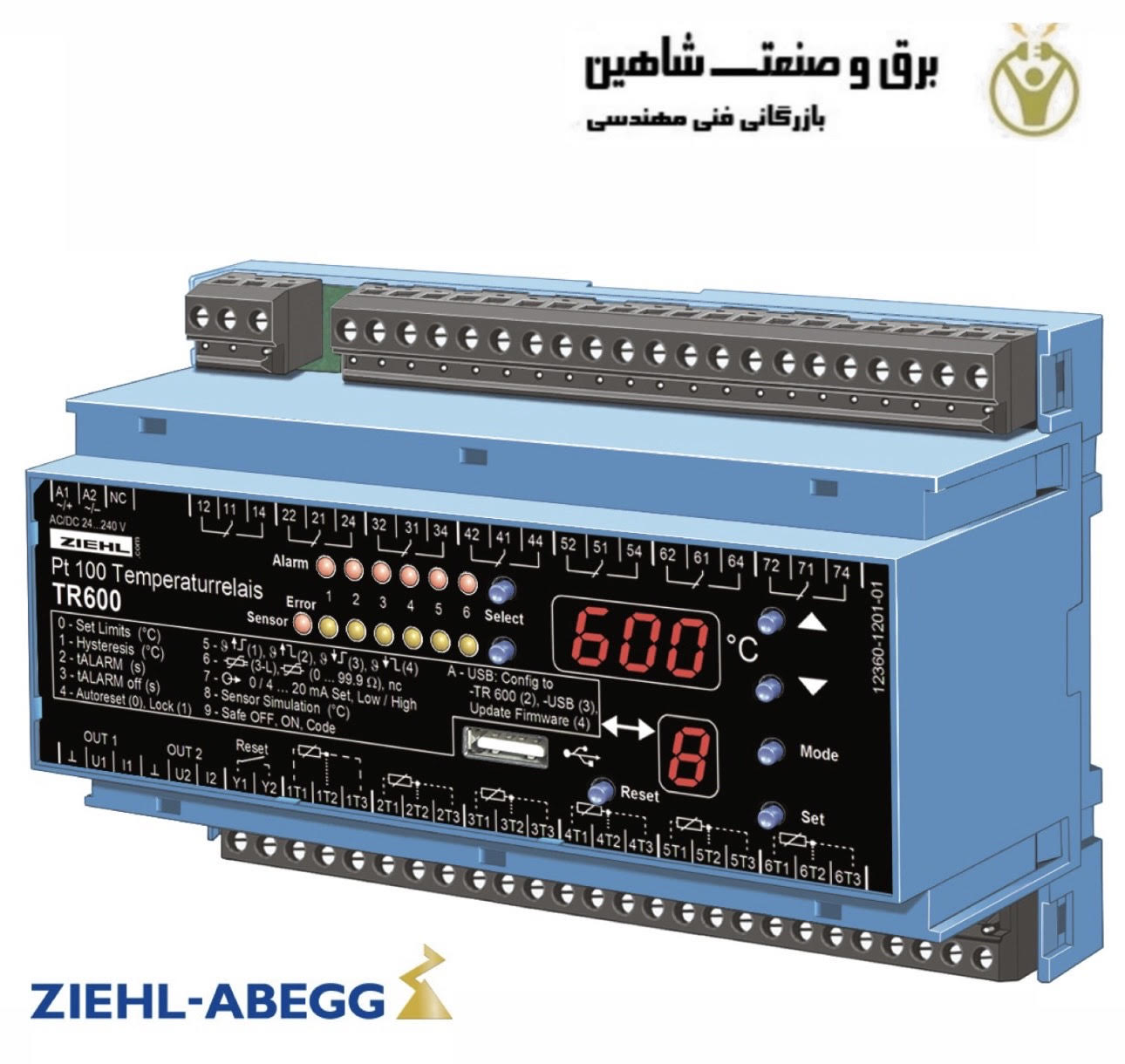

رله دما ZIEHL مدل T224156 تایپ TR600، یک کنترل کننده دما است و تا شش سنسور Pt 100 را به طور همزمان کنترل می کند. شش نقطه سوئیچینگ و شش رله تقریباً هر ترکیبی از عملکرد سوئیچینگ را مجاز میکنند. همچنین می تواند بالاترین دما را از یک گروه سه یا شش حسگر انتخاب کند. برنامه نویسی بسیار متغیر و ساده است. رله دما ZIEHL T224156 از رله های ضروری در تجهیزات اتوماسیون صنعتی است. با توجه به اینکه 6 نوع سنسور Pt 100 را می توان متصل کرد، این واحد به ویژه برای نظارت بر دما در هر جایی که حداکثر 6 نقطه اندازه گیری مختلف باید به طور همزمان نظارت شود مناسب است:
- موتورها و ژنراتورها با نظارت همزمان یاتاقان ها و مایع خنک کننده.
- ترانسفورماتورها با نظارت اضافی بر دمای هسته.
- ماشین آلات و نیروگاه ها
- تاییدیه UL E377414 تجهیزات کنترل فرآیند، برق – کامپوننت
ویژگی های رله دما ZIEHL مدل T224156 تایپ TR600
- محدوده اندازه گیری و نظارت -199 … +800 درجه سانتی گراد
- 6 ورودی سنسور با اتصال 2 یا 3 سیم
- 7 خروجی رله با کنتاکت تعویض
- آلارم 1 … 6 رله K1 (11/12/14) … K6 (61/62/64)
- رله خطای سنسور K7 (71/72/74) شکست سنسور یا اتصال کوتاه سنسور را کنترل می کند.
- رابط RS485، پروتکل های ZIEHL و modbus RTU
- منبع تغذیه جهانی. 2 محدوده AC/DC 24-60V یا AC/DC 90-240 V
- منبع تغذیه جهانی AC/DC 24-240 ولت
- ترمینال USB-Stick برای آپدیت و دانلود مجموعه پارامترها و به روز رسانی سیستم عامل
- لوازم جانبی: قاب نصب ER8 برای نصب پانل
- جایگزین: رله دما نوع TR660IP
- نمایشگر داخلی 3 رقمی دما و نمایشگر حالت برنامه 1 رقمی
- هشدار LED وضعیت رله های آلارم را نشان می دهد
- خطای چشمک زدن سنسور LED در اتصال کوتاه سنسور یا قطع شدن سنسور
- “انتخاب سنسور” دمای سنسورهای مختلف را نشان می دهد
- “انتخاب زنگ هشدار” که نقاط سوئیچینگ را نشان می دهد
- قابل برنامه ریزی برای هر رله اضافی.
- قابلیت قفل مجدد الکترونیکی یا تنظیم خودکار
- تاخیر روشن و تاخیر خاموش
- عملکرد MIN یا MAX رله
- رله هنگام تجاوز از نقطه تنظیم آزاد می شود یا بلند می شود
مشخصات تکنیکی
- ولتاژ نامی منبع تغذیه مقداری برابر AC/DC 24 – 240 ولت است.
- تلرانس: .DC 20,4 – 297 V,
AC 20 – 264 V 50/60 هرتز - مصرف برق: < 4 وات
< 13 VA - اتصال سنسور (6 سنسور): Pt 100 (RTD) acc. به EN 60751 (سیم 2/3)
- محدوده اندازه گیری: -199 درجه سانتی گراد .. 800 درجه سانتی گراد، وضوح = 1 درجه سانتی گراد
- مقاومت سنسور + سیم: حداکثر. 500 اهم
- جریان سنسور: ≤0,7 میلی آمپر
- سنسور چرخه/زمان اندازه گیری: ≤ 1.5 ثانیه
- تحمل: ± 0.5٪ از مقدار اندازه گیری شده ± 1 رقم
- ضریب دما: <0,04 درجه سانتیگراد/K
