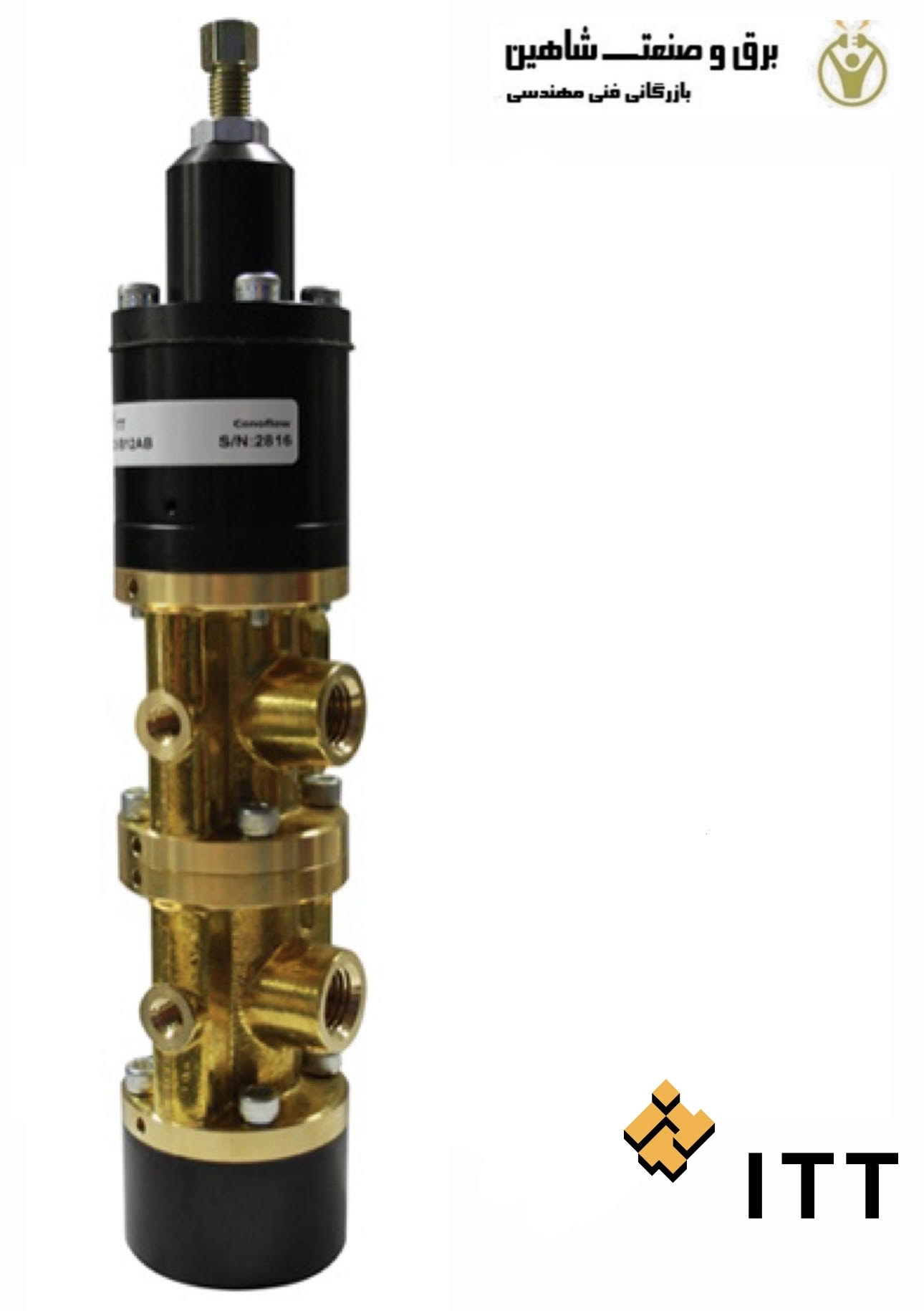

رله دو مرحله ای اسنپ/ کیت تعمیر itt مدل GVB12AB کد g6385320 برای سیستمهای پنوماتیکی طراحی شدهاند و درگاهها را تغییر میدهند تا زمانی که فشار منبع اصلی به زیر یک نقطه تنظیم از پیش تعیینشده میرسد، منبع هوای ثانویه را سوئیچ یا قفل میکند. در صورت خرابی تغذیه یا فشار پایلوت، رله عمل مثبت با یک ورودی مشترک و دو پورت ورودی یا خروجی به طور خودکار:
- تغییر از فشار منبع اصلی به کمکی
- یک محرک را در آخرین موقعیت خود قفل کنید
- ساقه محرک را امتداد یا جمع کنید
- جریان یا فشار را از یک دستگاه به دستگاه دیگر منحرف کنید
فشاری که در آن شیر(های) رله فعال می شود را می توان با چرخاندن دستگیره تنظیم در هر نقطه ای بین 25 psi (172 کیلو پاسکال) و 85 psi (586 کیلو پاسکال) تنظیم کرد. برای افزایش تنظیم فشار، دکمه تنظیم را در جهت عقربه های ساعت بچرخانید. فشار سیگنال (درگاه S) که بر روی مجموعه فرعی دیافراگم بالایی عمل می کند، بر نیروی فنر در کاپوت غلبه می کند و به هوا اجازه می دهد تا به محفظه پایینی جریان یابد. این افزایش فشار، شیر قرقره فنری را مجبور می کند تا درگاه مشترک “A” را به درگاه انتخاب شده “B” باز کند. هنگامی که فشار به زیر نقطه از پیش تعیین شده کاهش می یابد، درگاه اگزوز باز می شود و درگاه مشترک “A” با آزاد کردن دریچه قرقره فنری از درگاه انتخابی “B” به درگاه انتخابی “C” تغییر می کند.
هنگامی که فشار به درگاه سیگنال (S) تقریباً 20٪ بیشتر از تنظیم فشار (نقطه تنظیم) باشد، شیر قرقره به موقعیت اصلی خود باز می گردد. به عنوان مثال، اگر فشار تنظیم شده 50 psi (345 کیلو پاسکال) باشد، هنگامی که فشار به پورت سیگنال پایلوت تا تقریباً 60 psi (414 کیلو پاسکال) افزایش یابد، دستگاه به موقعیت اولیه خود باز خواهد گشت. اگر رله Snap Acting به ندرت فعال می شود، باید به صورت دستی به صورت دوره ای چرخه شود تا عملکرد خود را حفظ کند.
مشخصات فنی رله دو مرحله ای اسنپ/ کیت تعمیر itt مدل GVB12AB کد g6385320
- تنظیم فشار: 25 تا 85 psi (172 تا 586 کیلو پاسکال)
- حداکثر فشار شیر رله: 150 psi (1034 کیلو پاسکال)
- حداکثر فشار پورت سیگنال: 100 psi (690 کیلو پاسکال)
- قطر دریچه شیر رله: 3/16 اینچ (4.76 میلی متر) (Cv=0.38)
- حداکثر مصرف هوای پایلوت: 3.1 scfh (1.5 لیتر در دقیقه) هنگام کار در حالت مدار “A” تا “B”.
- محدوده دما: 0 تا 150 درجه فارنهایت (18- تا 66 درجه سانتیگراد)
