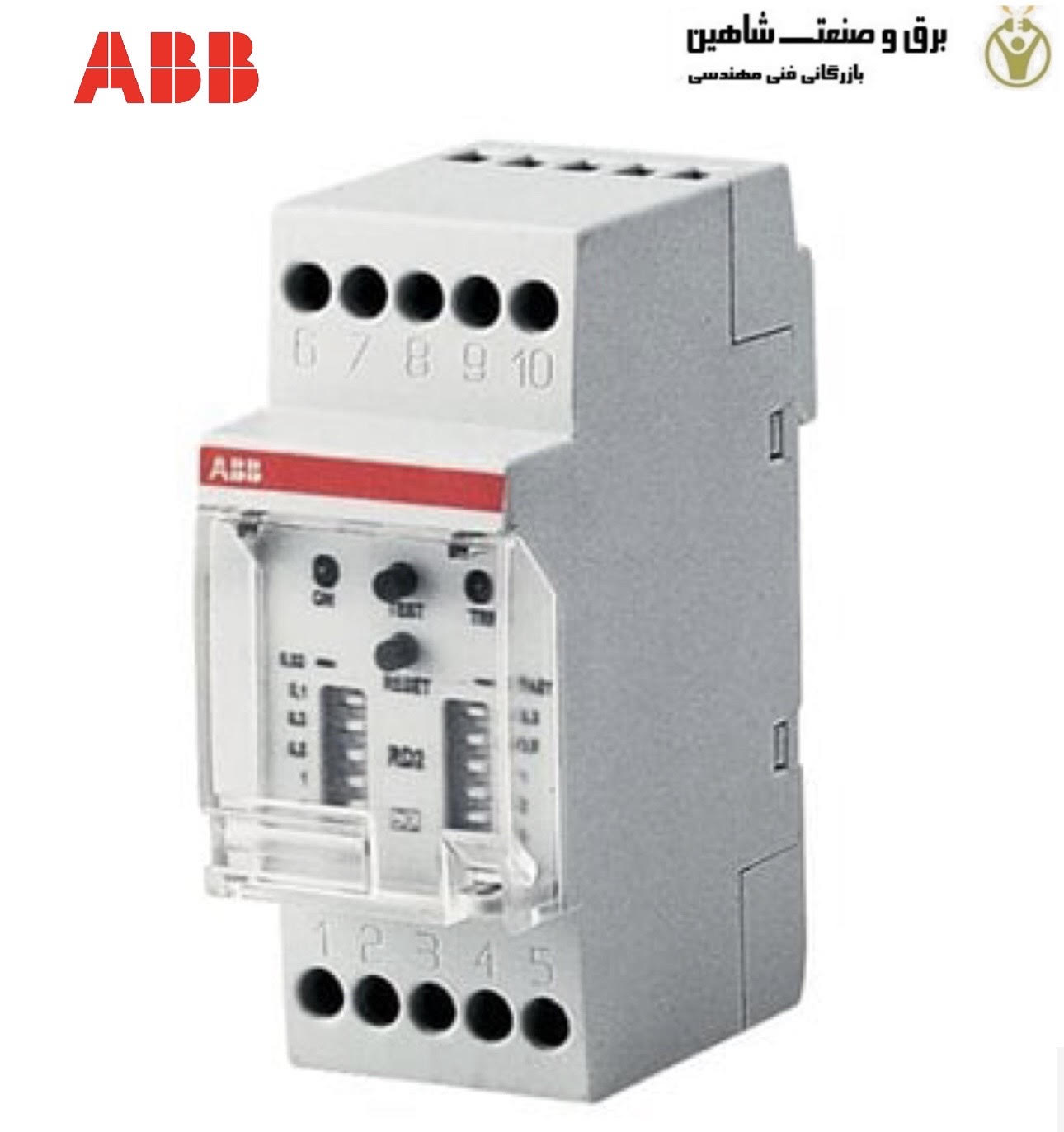

رله دیفرانسیل آشکارساز abb مدل EG 4137 (2CSM242120R1201) کد RD2-48 ای بی بی، با ترانسفورماتور خارجی می تواند جریان های نشتی را تشخیص دهد. رله جریان باقیمانده در محدوده ولتاژ 48-150 ولت AC/VDC عمل می کند. این رله دارای گزینه زمان قطع لحظه ای با تنظیمات 0.3، 0.5، 1، 2 و 5 ثانیه است. حساسیت و زمان مداخله رله را می توان به راحتی با استفاده از سوئیچ های mini-DIP تنظیم کرد. این رله برای کار با یک ترانسفورماتور حلقوی خارجی از ABB طراحی شده است.
رله دیفرانسیل یک وسیله حفاظتی در سیستم های الکتریکی است که با مقایسه اختلاف جریان بین دو یا چند نقطه در یک منطقه تعریف شده، خطاها را تشخیص می دهد. این رله با اندازه گیری جریان ورودی و خروجی از یک قطعه تجهیزات، مانند ترانسفورماتور، کار می کند و در صورت عبور اختلاف از یک آستانه مشخص، یک مدارشکن را فعال می کند که نشان دهنده خطا است. رله دیفرانسیل آشکارساز RD2-48 یک رله حفاظتی کلیدی و پرکاربرد در تجهیزات اتوماسیون صنعتی به شمار می رود.
ویژگی ها و مزایا رله دیفرانسیل آشکارساز abb مدل EG 4137 (2CSM242120R1201) کد RD2-48 ای بی بی
- رله جریان باقیمانده با یک ترانسفورماتور چنبره خارجی نوع TR کار می کند.
- سوئیچ های Mini-DIP امکان تنظیم حساسیت و زمان مداخله را فراهم می کنند.
- نصب روی ریل DIN
- مانیتور جریان نشتی RD2-48
- جریان های نشتی را تشخیص می دهد.
- ترانسفورماتور خارجی
- مینی دیپ برای تنظیم حساسیت و زمان مداخله
- ولتاژ عملیاتی: 48 تا 150 ولت AC/DC
داده های فنی
- مقدار پاسخ آمپراژ : 2 میلی آمپر
- فرکانس نامی: 50 هرتز
- نوع اتصال الکتریکی: اتصال پیچی
- ولتاژ منبع کنترل نامی در AC 50HZ: 150 ولت
- ولتاژ منبع کنترل نامی در AC 60HZ: 150 ولت
- ولتاژ منبع کنترل نامی در DC: 120 ولت
- نوع ولتاژ برای تحریک: AC/DC
- تعداد کنتاکت ها به عنوان کنتاکت معمولاً بسته: 0
- تعداد کنتاکت ها به عنوان کنتاکت معمولاً باز: 0
- تعداد کنتاکت ها به عنوان کنتاکت تغییر-اور: 1
- ولتاژ نامی: 400 ولت
- عمق: 65 میلی متر
- عملکرد: برای سیستم جریان AC
- ارتفاع: 85 میلی متر
- حداکثر زمان مجاز تأخیر در روشن شدن: 5 ثانیه
- حداقل زمان تأخیر قابل تنظیم برای روشن شدن: 0.3 ثانیه
- مقدار پاسخ: آمپراژ 1: 2000 میلی آمپر
- عرض: 35 میلیمتر
