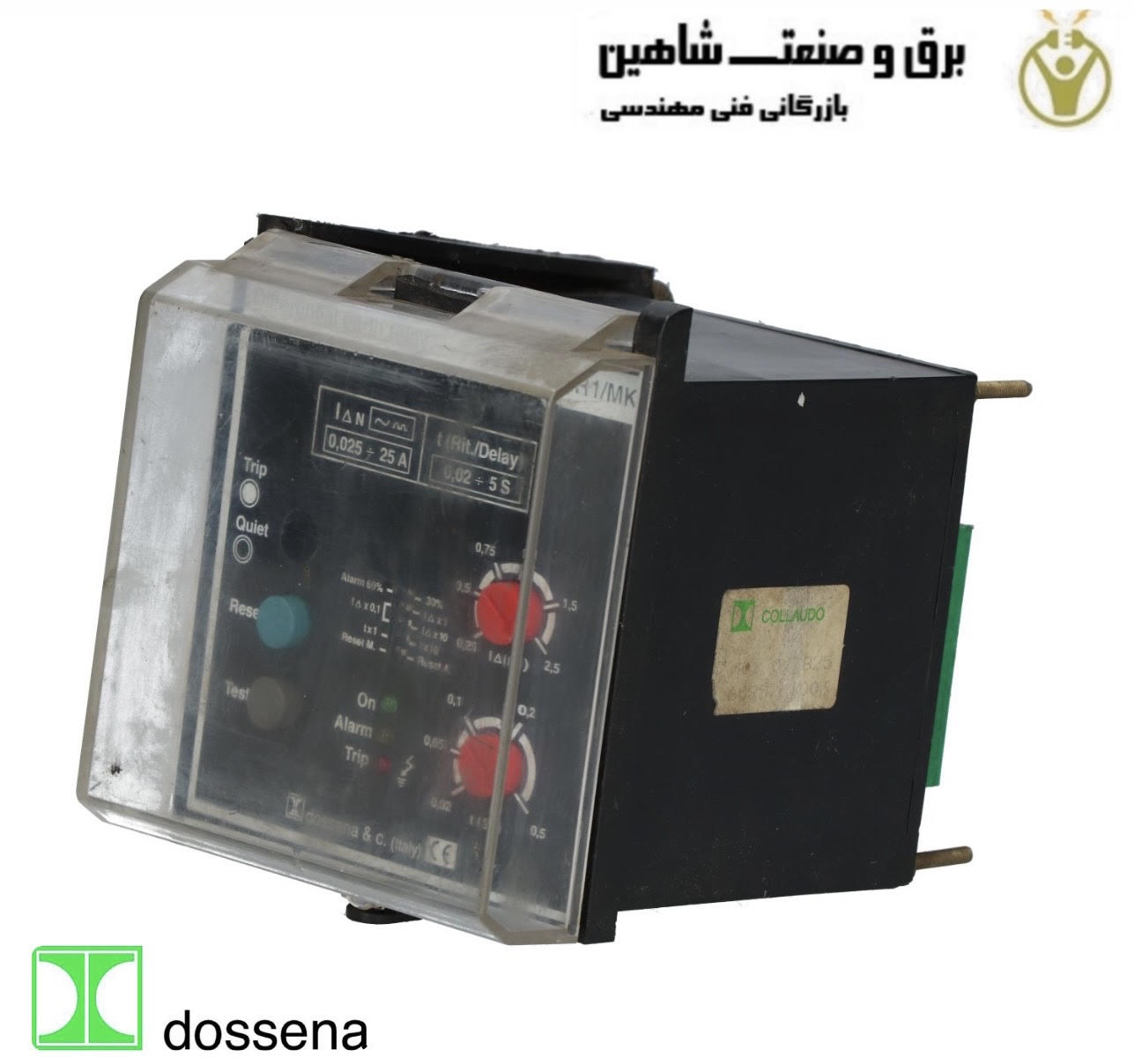

رله دیفرانسیل dossena مدل DER1/MF دوسنا وسیلهای است که در هنگام اختلاف بین دو یا چند کمیت الکتریکی فعال میشود، مانند وقتی جریان از مقدار حد تعیین شده تجاوز می کند. اکثر رلههای دیگر زمانی کار میکنند که اندازه تکی از مقدار مشخص شده بیشتر شود، اما رلههای دیفرانسیل تفاوت بین چندین اندازه را در نظر میگیرند. هدف رله دیفرانسیل ارائه حفاظت سریع، حساس و انتخابی است. به سرعت عیوب تجهیزات محافظت شده را تشخیص می دهد. با این حال، رله های دیفرانسیل ممکن است خطاهای کوچک را در سیم پیچ ماشین ها یا ترانسفورماتورها تشخیص ندهند. این به این دلیل است که تغییر جریان ناشی از این خطاها ممکن است برای رله برای شناسایی و پاسخ به آن بسیار کوچک باشد. رله برای قطع شدن به حداقل اختلاف جریان معینی نیاز دارد. رله دیفرانسیل DER1/MF یکی از رله های کلیدی در تجهیزات اتوماسیون صنعتی است.
اصل کار رله دیفرانسیل dossena مدل DER1/MF دوسنا
رله دیفرانسیل DER1/MF با مقایسه دو کمیت الکتریکی، معمولاً جریان، کار می کند. بررسی می کند که آیا تفاوت بین این دو جریان بیشتر از حد مشخص شده است یا خیر. به عنوان مثال، بیایید خط برق را در نظر بگیریم. رله دیفرانسیل جریان ورودی به خط را با جریان خارج شده از خط مقایسه می کند. در شرایط عادی این دو جریان با هم برابرند. با این حال، اگر خطا یا مشکلی در خط وجود داشته باشد، جریان بیشتر از جریان خروجی به خط میرود. این باعث ایجاد تفاوت بین دو جریان می شود.
رله دیفرانسیل این تفاوت را تشخیص می دهد. اگر اختلاف بیشتر از حد تعیین شده باشد، تشخیص می دهد که خطا وجود دارد. بنابراین مدار را فعال می کند (خاموش می کند) تا از خط محافظت کند. در شرایط عادی بدون خطا، جریان ورودی و خروجی برابر است. بنابراین رله دیفرانسیل فعال نمی شود. مدار رله دیفرانسیل دارای دو ترانسفورماتور جریان (CT) است که در دو طرف دستگاه متصل می شوند تا محافظت شوند، مانند: ب. ترانسفورماتور قدرت. یک CT جریان ورودی به ترانسفورماتور را اندازه گیری می کند و دیگری جریان خروجی را اندازه گیری می کند.
رله این دو جریان را با هم مقایسه می کند. اگر متعادل یا مساوی نباشند، ترانسفورماتور ایراد دارد. بنابراین رله دیفرانسیل برای جداسازی ترانسفورماتور و جلوگیری از آسیب به کار می رود. انواع مختلف رله های دیفرانسیل مانند رله های جریان، ولتاژ یا بایاس به روش مشابهی کار می کنند – با مقایسه دو کمیت الکتریکی و فعال شدن زمانی که اختلاف از حد تعیین شده فراتر رفت.
