توضیحات

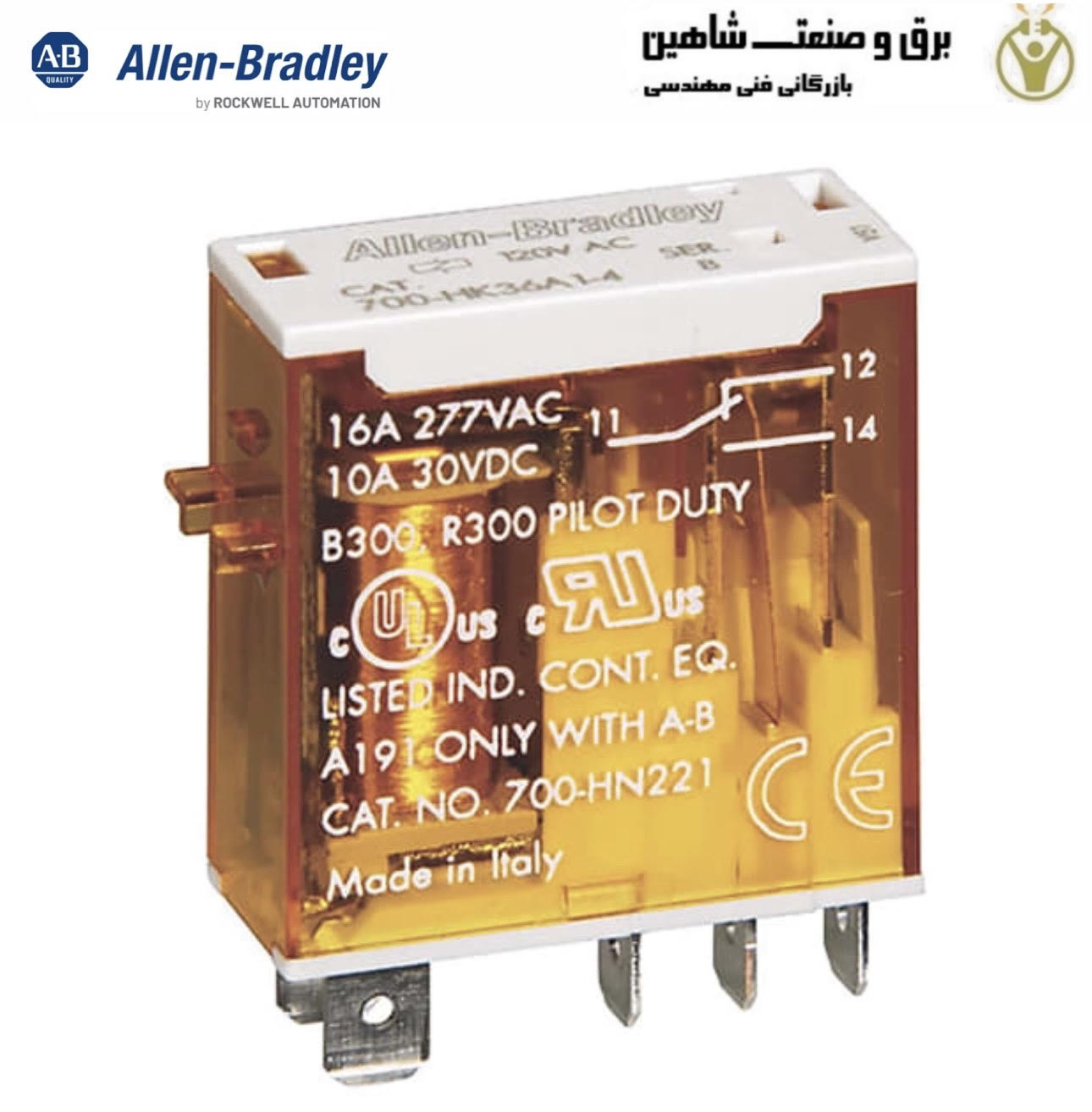

رله مینیاتوری ALLEN-BRADLEY مدل 700-HK32A24 آلن برادلی یک وسیله الکتریکی است که برای کنترل جریان در مدار استفاده می شود. این یک دستگاه سوئیچینگ است که به مقدار کمی جریان اجازه می دهد تا مقدار بیشتری جریان را کنترل کند. رله های پلاگین به دلیل تطبیق پذیری و سهولت نصب به طور گسترده در صنایع و کاربردهای مختلف استفاده می شوند. اصل کار یک رله پلاگین شامل تعامل بین سیم پیچ، آرمیچر و کنتاکت ها است. هنگامی که جریانی از سیم پیچ عبور می کند، میدان مغناطیسی ایجاد می کند که آرمیچر را به سمت خود جذب می کند. با حرکت آرمیچر، بسته به طراحی رله، کنتاکت ها را باز یا بسته خواهد کرد.
هنگامی که سیم پیچ برق ندارد، آرمیچر در موقعیت پیش فرض خود به دلیل وجود فنر در داخل رله قرار می گیرد. در این حالت، کنتاکت های NO بسته می شوند و به جریان الکتریکی اجازه می دهند از مدار عبور کند. برعکس، کنتاکت های NC باز هستند و جریان را قطع می کنند. هنگامی که مقدار کمی جریان به سیم پیچ اعمال می شود، میدان مغناطیسی ایجاد می کند که آرمیچر را به سمت خود می کشد. همانطور که حرکت آرمیچر آغاز شود، کنتاکت های NO را باز و جریان را قطع خواهد کرد، و همزمان کنتاکت های NC را می بندد و یک مدار جایگزین را تکمیل می کند.
کاربرد رله مینیاتوری ALLEN-BRADLEY مدل 700-HK32A24 آلن برادلی
رله پلاگین 700-HK32A24 در صنایع و بخش های مختلف کاربرد پیدا می کند. برخی از کاربردهای رایج این رله پلاگین عبارتند از:
1. اتوماسیون صنعتی: رله مینیاتوری 700-HK32A24 به طور گسترده در تجهیزات اتوماسیون صنعتی برای کنترل موتورها، شیرها و سایر دستگاه های الکتریکی استفاده می شود. آنها یک روش قابل اعتماد و کارآمد برای کنترل جریان الکتریکی ارائه می دهند.
2. سیستم های HVAC: سیستم های گرمایش و تهویه مطبوع (HVAC) اغلب به رله برای کنترل عملکرد بخاری ها، فن ها و کمپرسورها نیاز دارند. رله های پلاگین در سیستم های تهویه مطبوع به دلیل توانایی آنها در تحمل بارهای جریان بالا و تحمل شرایط محیطی مختلف استفاده می شود.
3. صنعت خودرو: رله های پلاگین در وسایل نقلیه برای کنترل اجزای مختلف الکتریکی مانند چراغ های جلو، برف پاک کن ها و شیشه های برقی یافت می شوند. آنها عملکرد صحیح این قطعات را تضمین می کنند و از آسیب ناشی از جریان بیش از حد جریان جلوگیری می کنند.
4. تولید و توزیع برق: نیروگاه های تولید برق و سیستم های توزیع به شدت به رله های پلاگین برای حفاظت مدار، مدیریت بار و کنترل تابلو برق متکی هستند. آنها به جداسازی مدارهای معیوب و جلوگیری از حوادث الکتریکی کمک می کنند.
5. سیستم های امنیتی: رله های پلاگین بخشی جدایی ناپذیر از سیستم های امنیتی هستند، مانند سیستم های کنترل دسترسی و دزدگیر. آنها مکانیسم های قفل درب ها را کنترل می کنند، آژیرها را فعال می کنند و در صورت نقض امنیت، هشدارها را فعال می کنند.
مشخصات فنی 700-HK32A24
- توضیحات: رله
- ولتاژ کویل: 24 ولت 50/60 هرتز
- پیکربندی تماس: تنظیم تماس با DPDT
- امتیاز تماس: کنتاکت 8 آمپر (رله لاین لاین)
- گزینه رله: Push-To-Test & Manual Override تابع و Pilot Light
- تعداد مخاطبین به عنوان مخاطب تعویضی: 2
- جریان اسمی: 8 A
- کامل با سوکت: نادرست
- با نشانگر LED: نادرست
- نوع ولتاژ برای راه اندازی: AC
- ولتاژ نامی منبع تغذیه کنترل در AC 50 هرتز: 24 ولت
- ولتاژ نامی منبع تغذیه کنترل در AC 60 هرتز: 24 ولت
- نوع اتصال برق: اتصال دوشاخه
- جریان حرارتی نامی (Ith): 0.3333333333333333
- چرخه عمر الکتریکی: B300، R300، اسب بخار (kW): حداقل 6000
