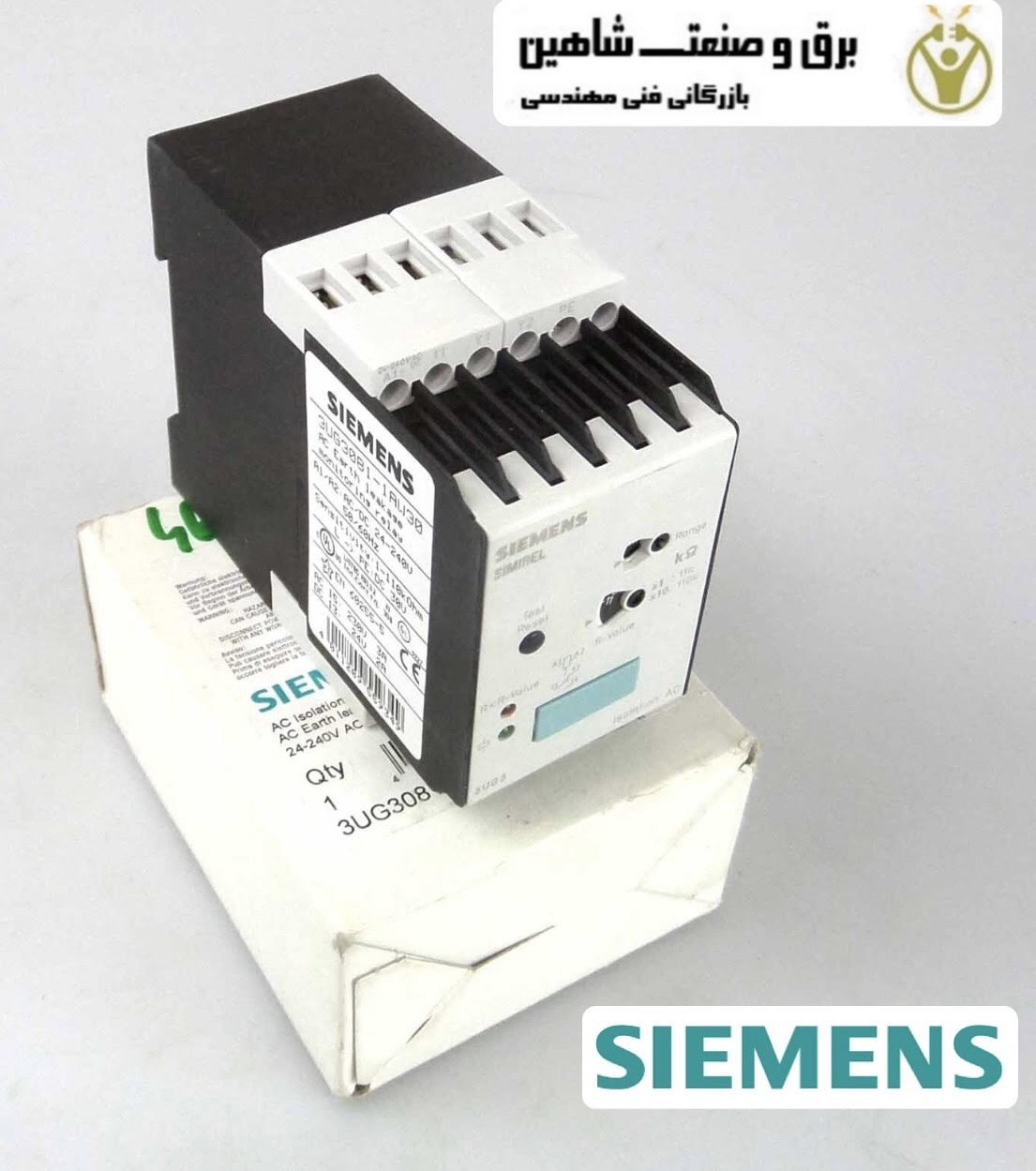

رله نشتی زمین siemens مدل 3UG3082-1AW30 زیمنس یک دستگاه مبتنی بر میکروکنترلر است که برای اندازه گیری سطح پایین جریان نشتی و جداسازی مدار معیوب از سیستم طراحی شده است. جریان نشتی از طریق ترانسفورماتور جریان متعادل هسته حس می شود. رله نشتی زمین برای تشخیص نشتی زمین و باز کردن مدار شکن در زمانی که جریان نشتی از مقدار از پیش تعیین شده بیشتر شود استفاده می شود. می تواند از انسان در برابر برق گرفتگی محافظت کند و از خطرات آتش سوزی جلوگیری کند. رله نشتی زمین معمولاً همراه با CTهای حلقوی بسیار حساس (همچنین به عنوان CBCT شناخته میشوند) استفاده میشود تا عملکرد تشخیص این جریانهای نشتی و خاموش کردن مدار کنترل را قبل از وقوع هر گونه اتفاق ناگوار انجام دهد.
رله 3UG3082-1AW30 یکی از تجهیزات اتوماسیون صنعتی است که برای محافظت از سیستم الکتریکی در برابر آتش سوزی و سایر خطرات الکتریکی استفاده می شود. این واحد از دو بخش تشکیل شده است: رله پایه و ترانسفورماتور جریان تعادل هسته (CBCT). این CBCT برای تشخیص جریان نشتی / خطای سیستم الکتریکی استفاده می شود. ثانویه CBCT به رله اصلی وصل شده است. اگر نشتی زمین / جریان خطا از مقدار تنظیم شده بیشتر شود، رله الکترومغناطیسی فعال می شود که می تواند برای خاموش کردن MCCB / OCB / ACB یا هر وسیله دیگری استفاده شود.
- دامنه سنجش گسترده منجر به انواع کمتر – موجودی های بهینه شده می شود
- محصول بادوام و بدون تعمیر و نگهداری
- نصب ریل DIN – نصب سریع و آسان
- دادن یکنواختی و زیبایی شناسی بهتر
- حفاظت قابل اعتماد در برابر ولتاژ و جریان نشتی
- سازگار با CE و RoHS
جزئیات فنی رله نشتی زمین siemens مدل 3UG3082-1AW30 زیمنس
- سازنده: SIEMENS
- نوع ماژول: رله مانیتورینگ عایق
- پارامتر کنترل شده: مقاومت عایق
- نصب: برای نصب ریل DIN
- نوع خروجی 1: SPDT
- خروجی 1 پارامترهای الکتریکی: 250 ولت AC / 3A
- دمای کارکرد: -20…65 درجه سانتی گراد
- تاخیر فعال سازی تماس: 1 ثانیه
- سری سازنده: 3UG
- محدوده پارامتر کنترل شده: 10…110kΩ
- ولتاژ تغذیه: 24 … 240 ولت AC / 24 … 240 ولت DC
- وزن ناخالص: 327 گرم
