توضیحات

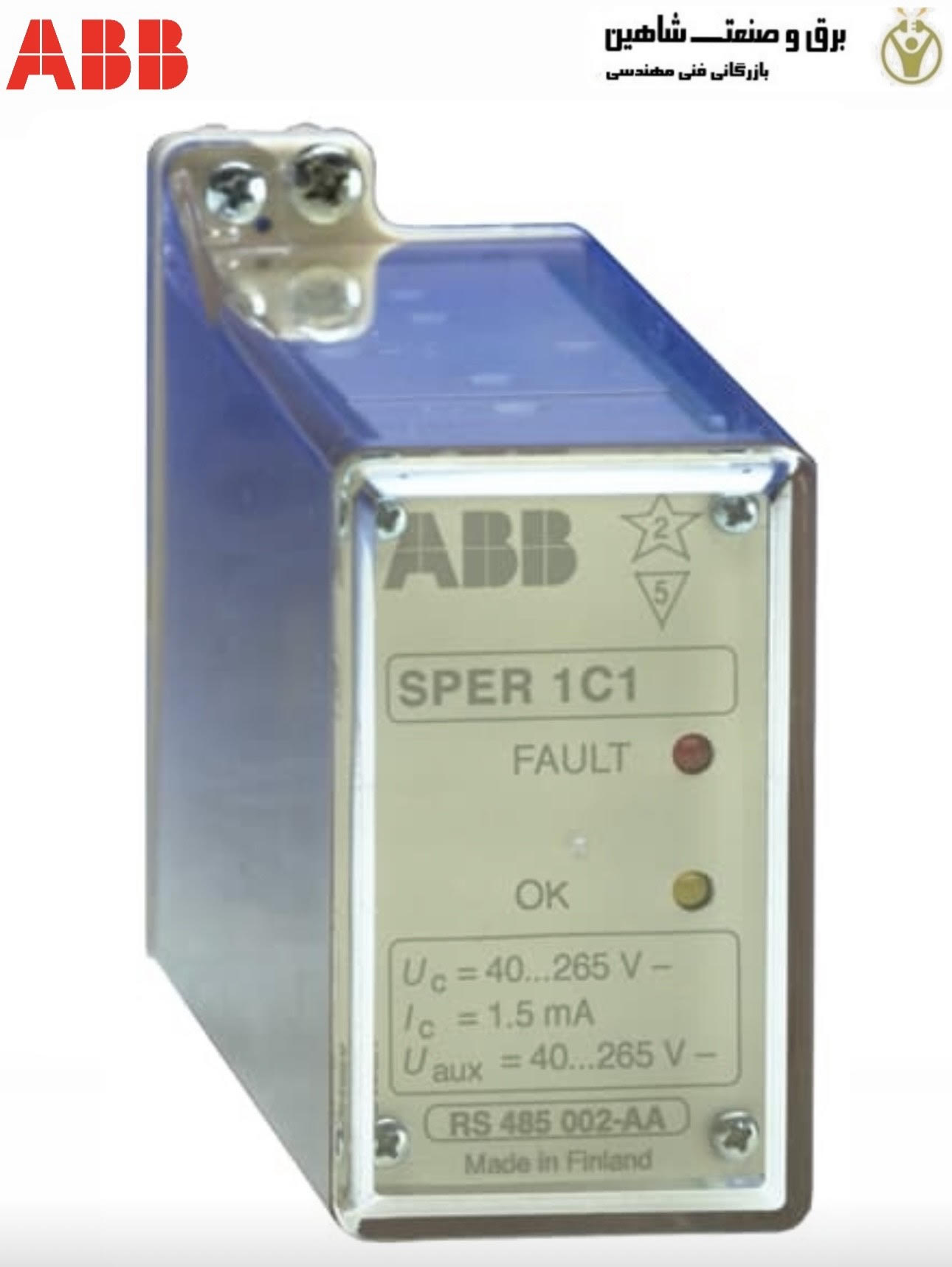

رله نظارت بر مدار تریپ ABB مدل RS485002-AA ای بی بی، برای نظارت بر مدارهای کنترل مهم، مانند مدارهای کنترل بریکر و دیسکانکتور و مدارهای سیگنالینگ در تاسیسات برق قدرت استفاده می شود. به طور کلی، برای هر مداری که باید نظارت شود، به یک رله نظارت نیاز است. رله نظارت بر مدار قطع است که توسط ABB طراحی شده است تا به طور مداوم بر یکپارچگی مدارهای قطع مدار و سایر مدارهای کنترل حیاتی در تجهیزات اتوماسیون صنعتی نظارت کند. این رله با عبور جریان کوچکی از مدار برای تشخیص مشکلاتی مانند قطعی مدار، اتصالات بد یا مقاومت بالای کنتاکت عمل می کند و با فعال کردن یک رله خروجی پس از یک تأخیر زمانی از پیش تعیین شده، خطا را اعلام می کند. این امر با هشدار دادن به اپراتورها در مورد خرابی های احتمالی در مدار قطع، عملکرد قابل اعتماد توابع کنترل ضروری را تضمین می کند.
عملکردهای کلیدی رله نظارت بر مدار تریپ ABB مدل RS485002-AA ای بی بی
- نظارت مداوم: رله همیشه فعال است و مراقب خطاها در مدارهایی است که بر آنها نظارت می کند.
- تشخیص خطا: می تواند وقفه های مدار، مقاومت بالای انتقال به دلیل اتصالات ضعیف، مقاومت بالای کنتاکت، جوشکاری کنتاکت کنترل و از دست دادن ولتاژ کنترل یا منبع تغذیه را شناسایی کند.
- نشانگر بصری: یک نشانگر بصری، احتمالاً از طریق یک LED، برای اعلام خطای شناسایی شده ارائه می شود.
- رله خروجی: یک رله خروجی پس از تشخیص خطا (معمولاً از حالت پرانرژی به بی انرژی) تغییر وضعیت می دهد تا آلارم ایجاد کند.
- نظارت خودکار: رله همچنین در صورت ناپدید شدن ولتاژ تغذیه کمکی خود، سیگنالی ارائه می دهد.
- زمان عملکرد از پیش تعیین شده برای جلوگیری از سیگنال های هشدار ناخواسته در عملکرد مدارشکن
- نشانگر عملکرد رله با نشانگر LED در پنل جلویی و رله خروجی
- تشخیص تماس بد، جوشکاری تماس و خرابی ولتاژ کمکی در مدار تحت نظارت
