توضیحات

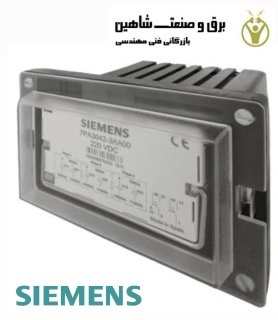

رله کمکی TCS زیمنس Siemens مدل 7PA3042-1AA00-1 ، برای نظارت بر صحت مدار قطع مدارشکن در کاربردهای تک فاز طراحی شده است. سری 7PA30 سیم کشی قطع را از منبع تغذیه مثبت به منفی در حالی که قطع کننده مدار باز یا بسته است، نظارت می کند و تشخیص قابل اعتماد وقفه های مدار یا خطاهای سیم کشی را تضمین می کند.
جریان نظارت زیر 1.4 میلی آمپر باقی می ماند تا از عملکرد ناخواسته سیم پیچ قطع جلوگیری شود و عملکرد صحیح از طریق یک LED سبز یکپارچه نشان داده می شود. این رله که با منبع تغذیه کمکی 220 ولت DC کار می کند و با یک سوکت توکار نصب می شود، با استانداردهای IEC، EN و IEEE مطابقت دارد. این رله برای تجهیزات اتوماسیون صنعتی، پست های برق، نیروگاه ها و سیستم های حفاظت صنعتی که نیاز به نظارت قابل اعتماد بر مدار قطع دارند، مناسب است.
جزئیات فنی رله کمکی TCS زیمنس Siemens 7PA3042-1AA00-1
- نوع محصول: رله نظارت بر مدار قطع
- سری: 7PA30
- عملکرد: نظارت بر مدار قطع تک فاز
- کاربرد: نظارت بر مدار قطع کلید قدرت با یک سیم پیچ قطع
- ولتاژ کمکی: 220 ولت DC
- محدوده ولتاژ: 154 تا 275 ولت DC
- جریان مصرفی: 13 میلی آمپر
- امپدانس هر فاز: 200 کیلو اهم بر ثانیه
- ولتاژ دریافت: بین 132 تا 154 ولت DC
- ولتاژ قطع: بین 132 تا 154 ولت DC
- زمان قطع: بین 150 میلی ثانیه تا 400 میلی ثانیه
- جریان نظارت: کمتر از 1.4 میلی آمپر
- نشانگر: چراغ سبز برای عملکرد صحیح
- عمر مکانیکی: 10 به توان 7 سیکل کاری
- تست دی الکتریک: 2 کیلو ولت، 50 هرتز، 1 دقیقه
- تست مقاومت در برابر اضافه ولتاژ: 5 کیلو ولت، 1.2/50 میکروثانیه
- عایق بندی مقاومت: بیش از ۱۰۰ مگا اهم در ۵۰۰ ولت DC
- کلاس اشتعال پذیری: UL94 V0
- درجه حفاظت: IP40
- دمای کارکرد: -۱۰ تا +۵۵ درجه سانتیگراد
- دمای نگهداری: -۲۵ تا +۷۰ درجه سانتیگراد
- رطوبت: ۹۳٪ در ۴۰ درجه سانتیگراد
- استانداردها: IEC، EN، IEEE
- علامت CE: بله
