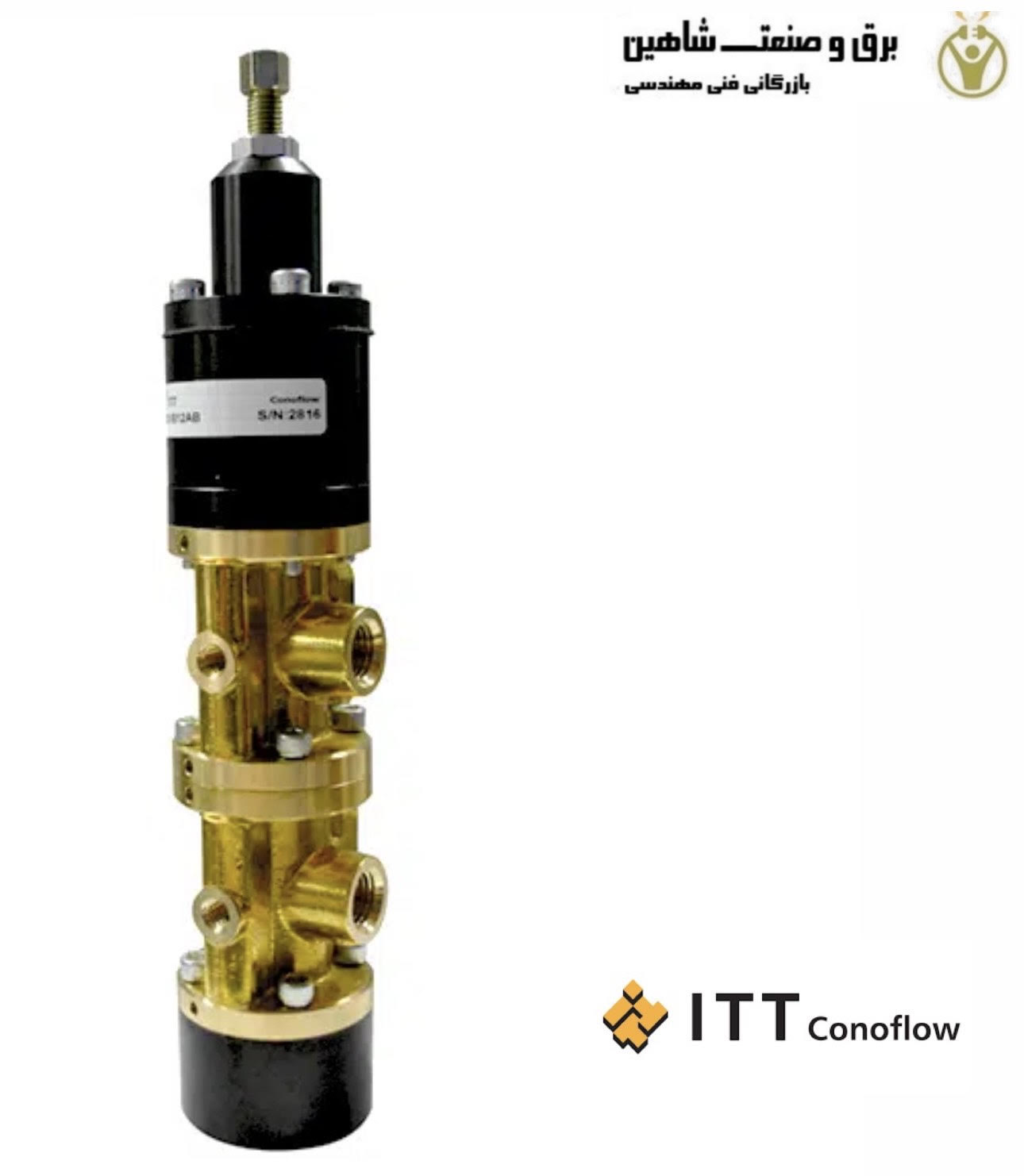

رله Snap-Acting برند ITT Conoflow مدل GVB12-AB

توضیحات

رله Snap-Acting برند ITT Conoflow مدل GVB12-AB، برای سیستم‌های پنوماتیکی طراحی شده‌اند و درگاه‌ها را تغییر می‌دهند تا زمانی که فشار منبع اصلی به زیر یک نقطه تنظیم از پیش تعیین‌شده می‌رسد، منبع هوای ثانویه را سوئیچ یا قفل می‌کند. در صورت خرابی تغذیه یا فشار پایلوت، رله عمل مثبت با یک ورودی مشترک و دو پورت ورودی یا خروجی به طور خودکار:

• تغییر از فشار منبع اصلی به کمکی
• یک محرک را در آخرین موقعیت خود قفل کنید
• ساقه محرک را امتداد یا جمع کنید
• جریان یا فشار را از یک دستگاه به دستگاه دیگر منحرف کنید

رله های Snap-Acting سری GVB دارای یک پایلوت یکپارچه هستند که لوله کشی اضافی و اتصالات مورد نیاز با سایر شیرهای قفل را حذف می کند. جمع و جور و سبک وزن، رله ها به راحتی لوله کشی و نصب می شوند. رله Snap-Acting مدل GVB12-AB از رله های کاربردی در تجهیزات اتوماسیون صنعتی است.

مشخصات فنی رله Snap-Acting برند ITT Conoflow مدل GVB12-AB

• تنظیم فشار: 25 تا 85 psi (172 تا 586 کیلو پاسکال)
• حداکثر فشار شیر رله: 150 psi (1034 کیلو پاسکال)
• حداکثر فشار پورت سیگنال: 100 psi (690 کیلو پاسکال)
• قطر دریچه شیر رله: 3/16 اینچ (4.76 میلی متر) (Cv=0.38)
• حداکثر مصرف هوای پایلوت: 3.1 scfh (1.5 لیتر در دقیقه) هنگام کار در حالت مدار “A” تا “B”.
• محدوده دما: 0 تا 150 درجه فارنهایت (18- تا 66 درجه سانتیگراد)
• اتصالات:
  – درگاه سنجش: 1/8 اینچ NPT
  – همه موارد دیگر: 1/4 اینچ NPT
• وزن:
  – GVB11: 1-3/4 پوند. (0.79 کیلوگرم)
  – GVB12: 2-3/4 پوند. (1.25 کیلوگرم)
• خلبان */**
  – بدنه و کاپوت: آلومینیومی
  – شیر داخلی: برنجی
  – فنر برد: فولادی
  – دیافراگم: Buna “N”
• شیر */**
  – بدنه: برنجی
  – قرقره: فولاد ضد زنگ 303
  – دیافراگم: Buna “N”
  – درپوش پایین: آلومینیوم
