توضیحات

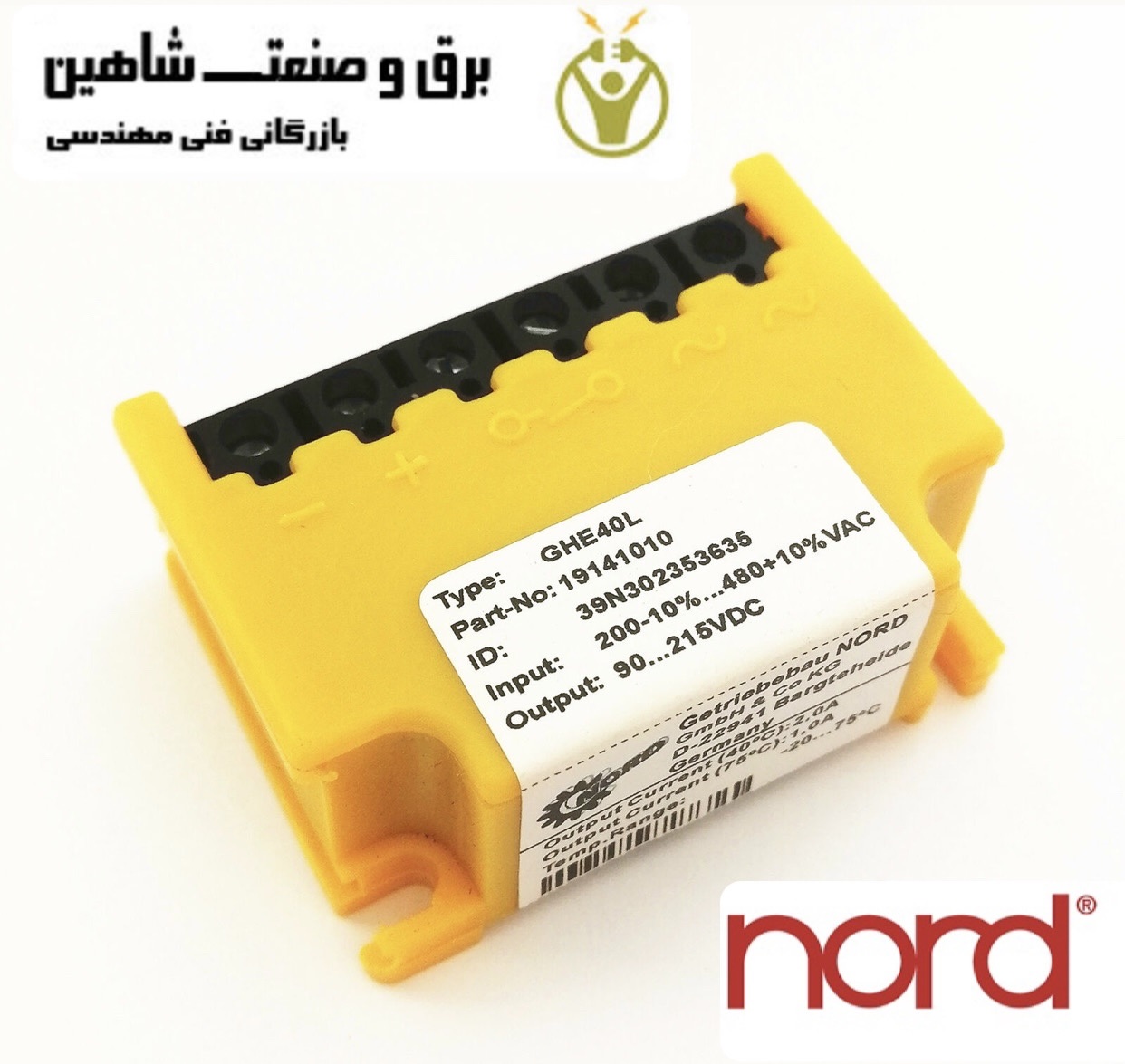

رکتیفایر یا یکسوساز ترمز Nord مدل GHE40L کد 19141010 نورد فقط برای کنترل و عملکرد یک ترمز الکترومکانیکی با عملکرد DC در نظر گرفته شده است. یکسو کننده ترمز برای نصب در جعبه ترمینال یا کابینت کنترل در نظر گرفته شده است. این ماژول کنترل مستقیم ترمز الکترومکانیکی با ولتاژ سیم پیچ بین 105 ولت DC و 205 ولت DC را امکان پذیر می کند. یکسو کننده ترمز و اجزای مرتبط با آن فقط باید توسط یک برقکار ماهر نصب و راه اندازی شوند. برقکار واجد شرایط به شخصی گفته می شود که به دلیل آموزش فنی و تجربیات خود از دانش کافی در این زمینه برخوردار باشد.
- روشن کردن، خاموش کردن، قطع کردن، ارتینگ و برچسب زدن مدارهای الکتریکی و وسایل،
- نگهداری و استفاده صحیح از وسایل حفاظتی طبق استانداردهای ایمنی مشخص شده. لطفاً برای نصب و راه اندازی ایمن به موارد زیر نیز توجه کنید
- کاتالوگ M7000 از گروه NORD DRIVESYSTEMS،
- دستورالعمل عملکرد موتور مورد استفاده (به عنوان مثال B1091 از گروه NORD DRIVESYSTEMS)،
- دستورالعمل های عملیاتی برای ترمز مورد استفاده.
کاربرد رکتیفایر یا یکسوساز ترمز Nord مدل GHE40L کد 19141010 نورد
یکسو کننده ترمز ولتاژ شبکه را به ولتاژ DC تبدیل می کند. یک ترمز الکترومکانیکی با این ولتاژ DC کنترل و آزاد می شود. منبع تغذیه ترمز با قطع ولتاژ برق قطع می شود. میدان مغناطیسی ترمز کاهش می یابد و ترمز اعمال می شود (پس از تاخیر). ویژگی های کاربردی یکسو کننده ترمز را می توان برای خاموش شدن معمولی (سوئیچینگ سمت AC) و برای خاموش شدن سریع (سوئیچینگ DC) پیکربندی کرد.
برای خاموش کردن معمولی، پایانه های 3 و 4 باید پل شوند. پس از قطع برق، جریان DC از طریق یکسو کننده ترمز به جریان می افتد تا زمانی که میدان مغناطیسی در ترمز کاهش یابد. ترمز فقط پس از کاهش میدان مغناطیسی به حداقل مقدار اعمال می شود. زمان مورد نیاز برای کاهش میدان به اندوکتانس ترمز و مقاومت سیم پیچ های آن بستگی دارد.
برای خاموش شدن سریع، پل بین کنتاکت های 3 و 4 باید برداشته شود و پایانه ها به یک کنتاکت سوئیچینگ مناسب وصل شوند. با خاموش کردن مدار DC (تماس های 3 و 4) میدان مغناطیسی ترمز به سرعت کاهش می یابد و اثر ترمز به همان نسبت سریع رخ می دهد. رکتیفایر ترمز GHE40L از قطعات کلیدی در تجهیزات اتوماسیون صنعتی است.
