توضیحات

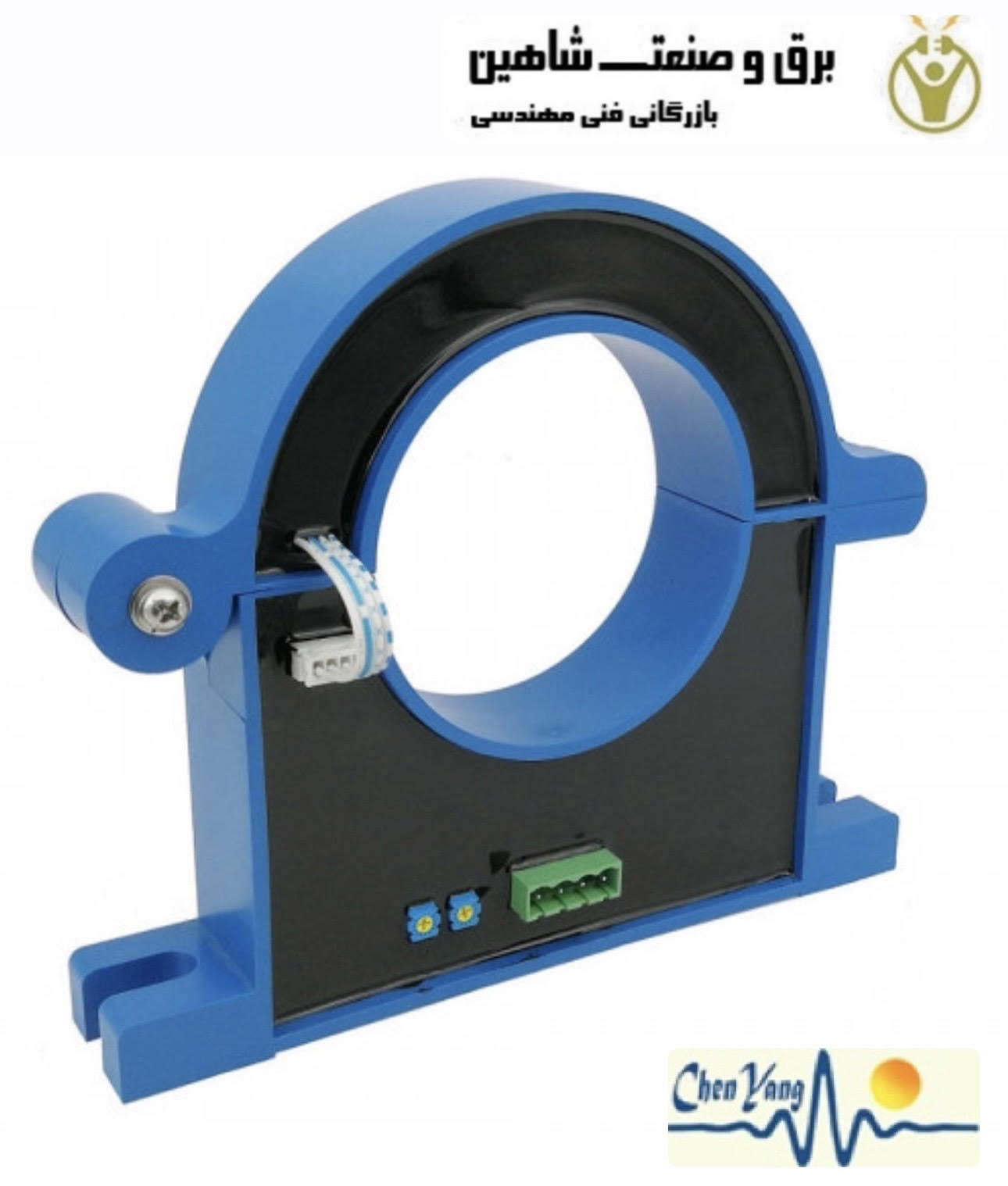

سنسور جریان AC اثر هال chen yang مدل CYHCS-C5-500A-26 چن یانگ بر اساس اصل حلقه باز است و با ایزولاسیون گالوانیکی بالا بین هادی اولیه و مدار ثانویه طراحی شده است. می توان از آن برای اندازه گیری جریان AC، جریان های پالس و غیره استفاده کرد. خروجی مبدل مقدار میانگین اصلاح شده جریان در هادی حامل را منعکس می کند. سنسور جریان افکت هسته تقسیم شده، اشکال موج جریان DC، AC و پیچیده را با جداسازی گالوانیکی اندازه گیری می کند. مزایای آن عبارتند از هزینه کم، اندازه کوچک، سبک وزن و مصرف انرژی کم و به ویژه هنگام اندازه گیری جریان های بالا سودمند هستند. این سنسور را می توان بدون وقفه در مدار اولیه به کابل موجود متصل کرد. سنسور جریان AC اثر هال CYHCS-C5-500A-26 از اجزاء کلیدی و پرکاربرد در تجهیزات اتوماسیون صنعتی است.
مزایا سنسور جریان AC اثر هال chen yang مدل CYHCS-C5-500A-26 چن یانگ
- دقت عالی
- خطی بودن خیلی خوبه
- مصرف برق کمتر
- ساختار پنجره هسته تقسیم شده
- جداسازی الکتریکی خروجی مبدل از هادی حامل جریان
- بدون از دست دادن درج
- قابلیت اضافه بار فعلی
برنامه های کاربردی
- تجهیزات فتوولتائیک
- تجهیزات زمان بندی تبدیل فرکانس
- منبع تغذیه مختلف
- منابع تغذیه بدون وقفه (UPS)
- دستگاه های جوش برقی
- تجهیزات الکترولیز و آبکاری
- لکوموتیو برقی
- نظارت بر شبکه برق
مشخصات فنی
- جریان نامی (ورودی): 0-500A، 0-1000A، 0-1200A، 0-2000A، 0-5000A، 0-8000A، 0-10000A، 0-15000A
- نوع سنسور: حلقه باز
- ولتاژ تغذیه: +12 ولت DC، +15 ولت DC، + 24 ولت DC، ± 12 ولت DC، ± 15 ولت DC، ± 24 ولت DC
- سیگنال خروجی: 0-4V DC، 0-5V DC، 0-10V DC، خروجی ویژه
- نوع برق: AC
- نوع پنجره: گرد
- اندازه پنجره (mm): ø 80
- جهت: دو طرفه
- دقت: 1%
- خطی بودن: 1%
- دمای کارکرد: -25°C ~ +85°C
- پهنای باند فرکانس: 20 هرتز – 3 کیلوهرتز
