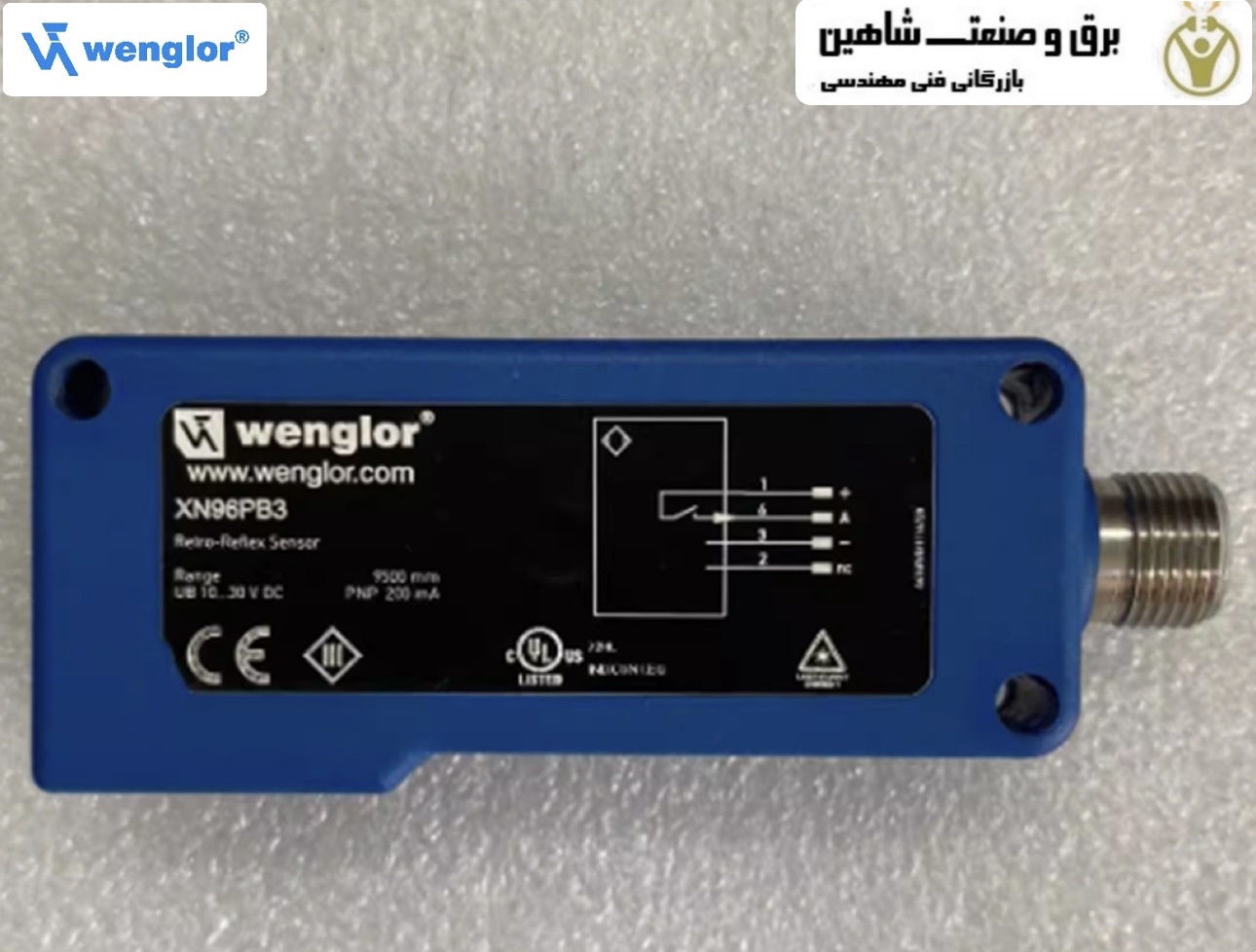

سنسور رترو رفلکس یونیورسال wenglor مدل XN96PB3 ونگر، نوعی حسگر فوتوالکتریک است که با استفاده از پرتو نوری که از حسگر به بازتابنده و عقب حرکت می کند، اشیاء را تشخیص می دهد، جایی که حضور یک جسم با قطع پرتو نور مشخص می شود. باید از یک بازتابنده در ترکیب با این سنسورها استفاده شود. آنها را می توان در انواع محیط های صنعتی به لطف ذخیره عملکردی فراوان نصب کرد. حتی اجسام بازتابنده را می توان با استفاده از نور قطبی شده به طور قابل اعتماد تشخیص داد.
یک سنسور بازتابی دارای یک ساطع کننده نور و یک گیرنده است که هر دو در یک محفظه قرار دارند. سنسور یک پرتو نوری ساطع می کند که به یک بازتابنده (هدف ویژه) می رسد و سپس به گیرنده باز می گردد. هنگامی که یک جسم وارد مسیر پرتو نور بین سنسور و بازتابنده می شود، پرتو قطع می شود و سنسور وجود جسم را تشخیص می دهد.
ویژگی ها
- پلاگین فولاد ضد زنگ (V2A)
- اپتیک تک لنز
- کوچکترین قسمت قابل تشخیص: 0.25 میلی متر
- حداقل فاصله تا بازتابنده: 0 میلی متر
مشخصات فنی سنسور رترو رفلکس یونیورسال wenglor مدل XN96PB3 ونگر
- داده های نوری
– برد: 9 500 میلی متر
– رفلکتور مرجع / فویل رفلکتور: RQ100BA
– حداقل فاصله تا رفلکتور: 0 میلی متر
– کوچکترین قسمت قابل تشخیص: > 250 میکرومتر
– هیسترزیس سوئیچینگ: < 15 %
– منبع نور: لیزر (قرمز)
– طول موج: 650 نانومتر
– فیلتر پلاریزه: بله
– عمر سرویس (T = +25 درجه سانتیگراد): 100000 ساعت
– کلاس لیزر (EN 60825-1): 2
– حداکثر نور محیط: 10000 لوکس
– زاویه باز شدن: 0.6 درجه
– اپتیک تک لنز: بله - داده های الکتریکی
– ولتاژ تغذیه: 10 … 30 ولت DC
– مصرف فعلی (Ub = 24 V): < 30 میلی آمپر
– فرکانس سوئیچینگ: 2500 هرتز
– زمان پاسخگویی: 200 میکرو ثانیه
– تغییر دما: < 10٪
– محدوده دما: -25 … 60 درجه سانتی گراد
– افت ولتاژ خروجی سوئیچینگ: < 2.5 ولت
– خروجی سوئیچینگ PNP/جریان سوئیچینگ: 200 میلی آمپر
– خروجی سوئیچینگ جریان باقیمانده: 50 µA
– حفاظت از اتصال کوتاه: بله
– حفاظت از قطبیت معکوس: بله
– حفاظت اضافه بار: بله - داده های مکانیکی
– روش تنظیم: پتانسیومتر
– جنس بدنه: پلاستیک
– کپسوله سازی کامل: بله
– درجه حفاظت: IP67
– اتصال: M12 × 1; 4 پین
– وزن: 51 گرم
