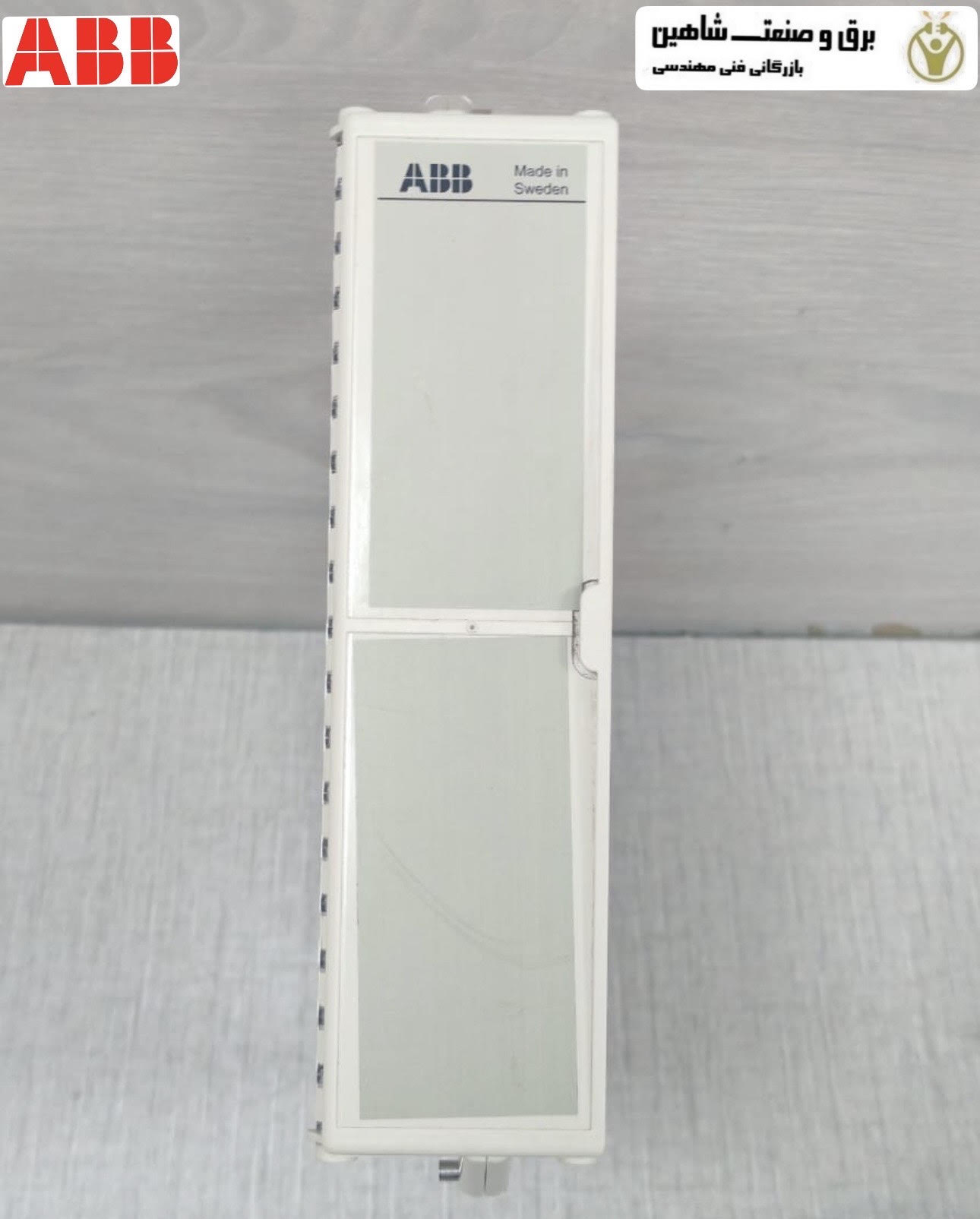

سوئیچ تست ای بی بی abb مدل rtxp18-an rk926115-ah، برای تست رله ها بر اساس سوئیچ های تست RTXP 8، RTXP 18 یا RTXP 24 ساخته شده است. این سوئیچ تست همچنین می تواند برای سایر نیازهای تست که مستقیماً با رله ها مرتبط نیستند، مانند تابلو های برق یا ولت مترها، استفاده شود. این سوئیچ تست ممکن است در مواردی استفاده شود که تست رله ها یا ابزارها نیاز به قطع سیم کشی ثانویه یا کنترل ترانسفورماتور ابزار دقیق داشته باشد. همچنین ممکن است برای تست سایر سیستم های رله کامل، حتی زمانی که هر رله جداگانه سوئیچ تست مخصوص به خود را دارد، مفید باشد.
وقتی تست هندل rtxp18-an rk926115-ah در کلید تست قرار می گیرد، مقدمات تست به طور خودکار و با ترتیب مناسب انجام می شود، یعنی باز کردن مدارهای قطع، اتصال کوتاه و سپس قطع CT ها، باز کردن مدارهای ولتاژ (VT) و در دسترس قرار دادن ترمینال های رله برای تزریق ثانویه.
تست هندل می تواند به هر نوع تجهیزات یا ابزار تست متصل شود. وقتی تعدادی رله ی حفاظتی از یک نوع تست می شوند، rtxp18-an rk926115-ah فقط باید از کلید تست یک رله به کلید تست رلهی دیگر منتقل شود، بدون اینکه اتصالات قبلی تغییر کنند. اگر قرار است انواع مختلفی از رلهها تست شوند، تغییر اتصالات روی سوئیچ تست و مجموعهی تست رله کار ساده ای است.
برای مشاهده سایر تجهیزات اتوماسیون صنعتی کلیک کنید.
ویژگی های سوئیچ تست ای بی بی abb مدل rtxp18-an rk926115-ah
- قطع مدارات تریپ با توالی ایمن در صورت وارد شدن دسته تست پلاگ
- قابلیت قفل شدن به طوری که وقتی دسته تست پلاگ خارج می شود، رله قبل از بازیابی مدارهای تریپ در موقعیت ریست خود تثبیت می شود.
- ایزولاسیون کامل مدارهای ترانسفورماتور ابزار دقیق ثانویه
- پلاگ تریپ بلاک که یک مدار تریپ را بدون قطع مدارهای دیگر ایزوله می کند، امکان نظارت بر خروجی تریپ را فراهم می کند و همچنین نشانگر بصری مدار تریپ ایزوله را فراهم می کند.
- دسته بلاک پلاگ که تمام مدارهای عبوری از سوئیچ تست را قطع می کند.
- پلاگ تست آمپرمتر با دستگاه اتصال کوتاه خودکار محلی در صورت باز شدن ناخواسته مدار CT
- منبع تغذیه ایستگاه کمکی برای راه اندازی تجهیزات تست در دسترس است.
- پایه های الحاقی که اندازه گیری و تنظیم مدارهای ماژول پلاگ را تسهیل می کنند.
