توضیحات

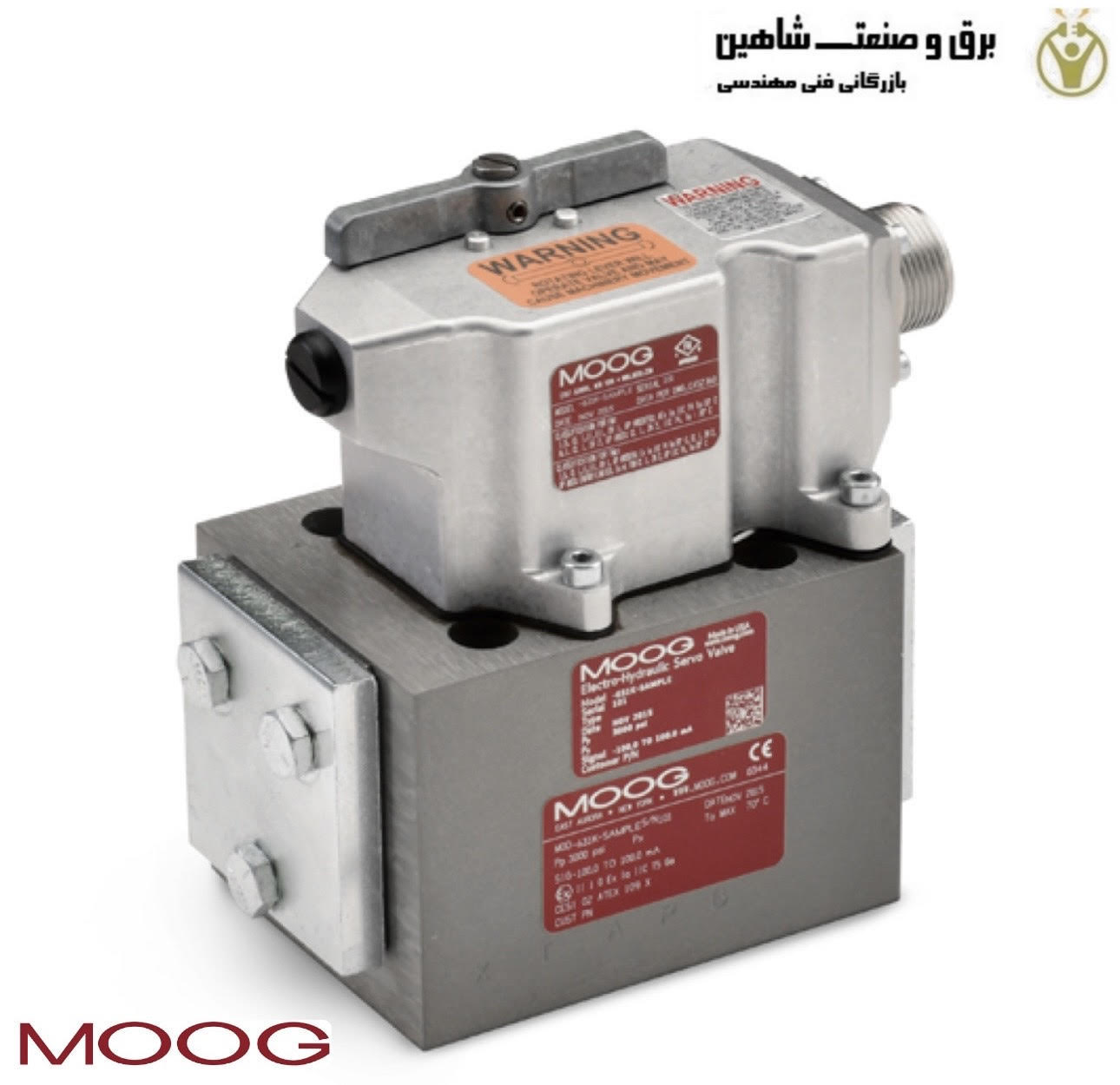

شیر سروو moog مدل G631-3017B-5 موگ، از یک موتور گشتاور الکتریکی قطبی و دو مرحله تقویت توان هیدرولیکی تشکیل شده است. آرمیچر موتور تا شکاف های هوایی مدار شار مغناطیسی امتداد می یابد و در این موقعیت توسط یک عضو لوله خمشی پشتیبانی می شود. لوله خمشی به عنوان آب بندی بین بخشهای الکترومغناطیسی و هیدرولیکی شیر عمل می کند. دو سیمپیچ موتور، آرمیچر را احاطه کرده اند که هر کدام در یک طرف لوله خمشی قرار دارند.
فلپر تقویت کننده هیدرولیکی مرحله اول به طور محکم به آرمیچر متصل است. فلپر از طریق لوله خمشی امتداد می یابد و از بین دو نازل عبور می کند و دو روزنه متغیر بین نوک نازل ها و فلپر ایجاد می کند. فشار کنترل شده توسط روزنه متغیر فلپر و نازل به نواحی انتهایی قرقره مرحله دوم تغذیه می شود.
مرحله دوم یک طراحی قرقره چهار طرفه معمولی است که در آن جریان خروجی از شیر، در یک افت فشار ثابت شیر، متناسب با جابجایی قرقره از موقعیت صفر است. یک فنر بازخورد معلق به فلپر متصل شده و با شکافی در مرکز قرقره درگیر می شود. جابجایی قرقره، فنر بازخورد را منحرف می کند که نیرویی بر روی مجموعه آرمیچر/فلپر ایجاد می کند. سیگنال های ورودی، بار مغناطیسی را در آرمیچر القا می کنند و باعث انحراف آرمیچر و فلپر می شوند.
برای مشاهده سایر تجهیزات اتوماسیون صنعتی است.
مشخصات فنی شیر سروو moog مدل G631-3017B-5 موگ
- طراحی شیر: دو مرحله ای، با قرقره و باس و موتور گشتاور خشک
- مرحله آزمایشی: فلاپر نازل
- الگوی نصب: ISO 4401-05-05-0-94
- موقعیت نصب: هر جهتی، ثابت یا متحرک
- وزن: 2.2 کیلوگرم (4.9 پوند)
- محدوده دمای نگهداری: -40 تا +60 درجه سانتیگراد (-40 تا +140 درجه فارنهایت)
- محدوده دمای محیط: -40 تا +135 درجه سانتیگراد (-40 تا +275 درجه فارنهایت)
- مقاومت در برابر لرزش: 30 گرم، 3 محوره، 10 هرتز تا 2 کیلوهرتز
- مقاومت در برابر ضربه: 30 گرم، 3 محوره
- جنس آب بند: فلوروکربن (FKM) 85 Shore A
