توضیحات

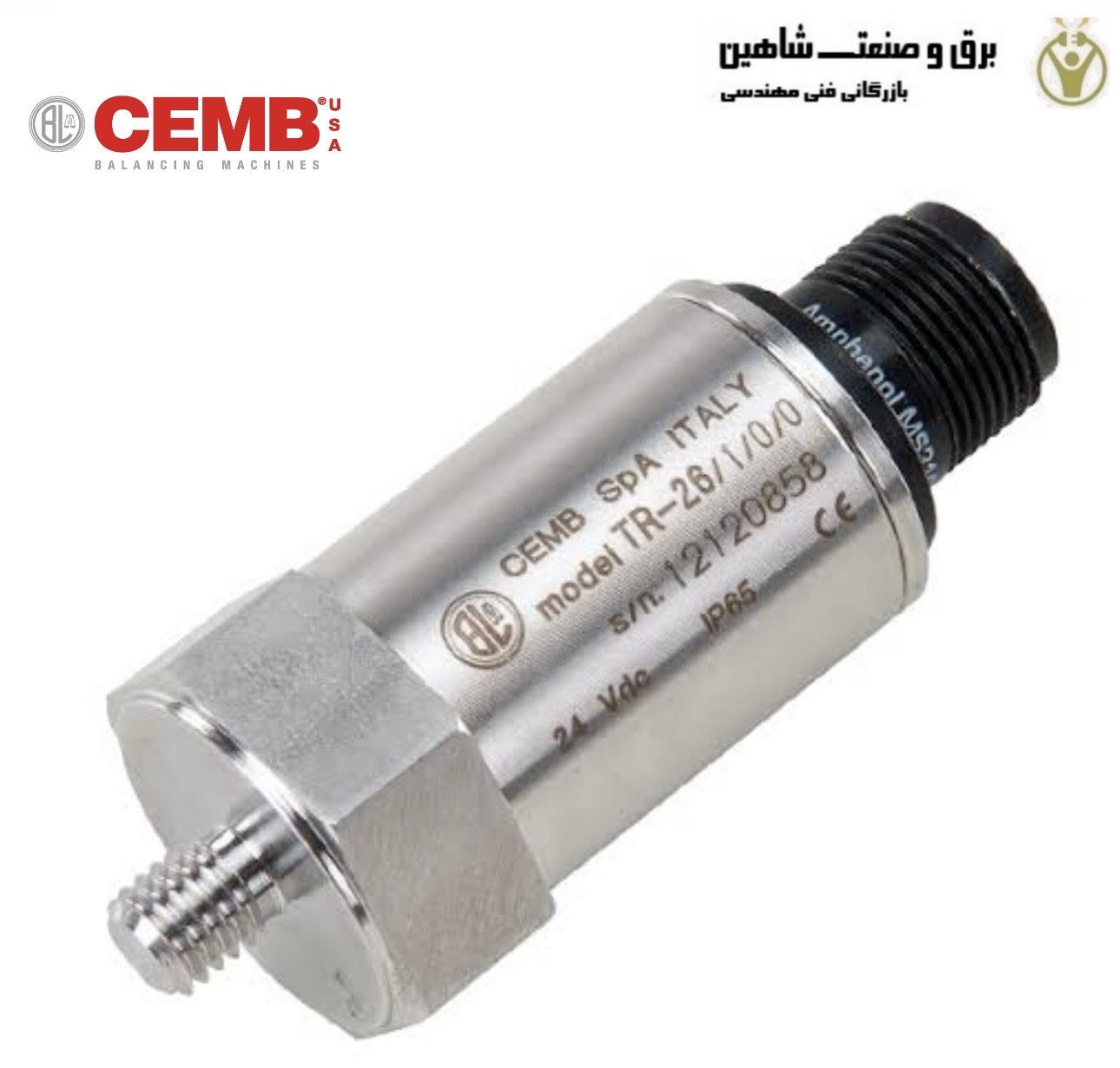

فرستنده ارتعاش CEMB مدل TR-26/1/0/2/0، ارتعاشات مطلق هر تکیه گاه ماشین دوار را اندازه گیری می کند. فرستنده که مستقیماً بر روی ماشین آلات نصب شده است، یک سیگنال الکتریکی (4÷20 میلی آمپر) تولید می کند که به ترتیب با سرعت ارتعاش یا شتاب متناسب است. فرستنده از بدنه AISI 316L با رزوه اتصال ماشین ساخته شده است. اتصال به سیستم جمع آوری اطلاعات از طریق کانکتور MIL-C-5015-2 poles انجام می شود. TR-26 ارتعاش نقطه ای را که ثابت است، نظارت می کند و مستقیماً به حلقه جریان 2 سیمه PLC/DCS متصل می شود. فرستنده TR-26 باید در نقطه ای که ارتعاش باید پایش شود، معمولاً روی تکیه گاه یاتاقان پمپ ها، موتورها، فن ها و غیره، قرار گیرد.
برای مشاهده سایر تجهیزات اتوماسیون صنعتی کلیک کنید.
کاربرد فرستنده ارتعاش CEMB مدل TR-26/1/0/2/0
فرستنده یکپارچه TR-26 ارتعاشات مطلق هر تکیه گاه ماشین دوار را اندازه گیری می کند و قادر است مستقیماً با تکنیک دو سیم (حلقه جریان ۴ ÷ ۲۰ میلی آمپر) به یک سیستم جمع آوری اطلاعات (PLC یا DCS) متصل شود. این فرستنده که مستقیماً به ماشین آلات متصل است، یک سیگنال الکتریکی (۴ ÷ ۲۰ میلی آمپر) تولید می کند که متناسب با سرعت یا شتاب ارتعاش است. این فرستنده از بدنه استیل ضد زنگ AISI 316L با رزوه اتصال ماشین ساخته شده است. اتصال به سیستم جمع آوری اطلاعات از طریق کانکتور MIL-C-5015-2 poles یا کانکتور M12 4 poles انجام می شود.
داده های فنی
- محیطی:
فرستنده: -60°C ÷ +120°C
IP 65 – EN 60529/10.91 - نوع اندازه گیری: لرزه ای همه جهته (لرزش مطلق) در امتداد محور حسگر
- میدان دینامیکی: ±18 گرم
- حساسیت عرضی: < 5 %
- خطی بودن: ±2% – 75 هرتز
- عایق بندی: ≥108 اهم بین سیگنال و بدنه
- عملکرد دینامیکی:
±3% / 10Hz-1kHz
-3db / 1.5Hz – 2kHz - گشتاور نصب: 5÷10 نیوتن متر
