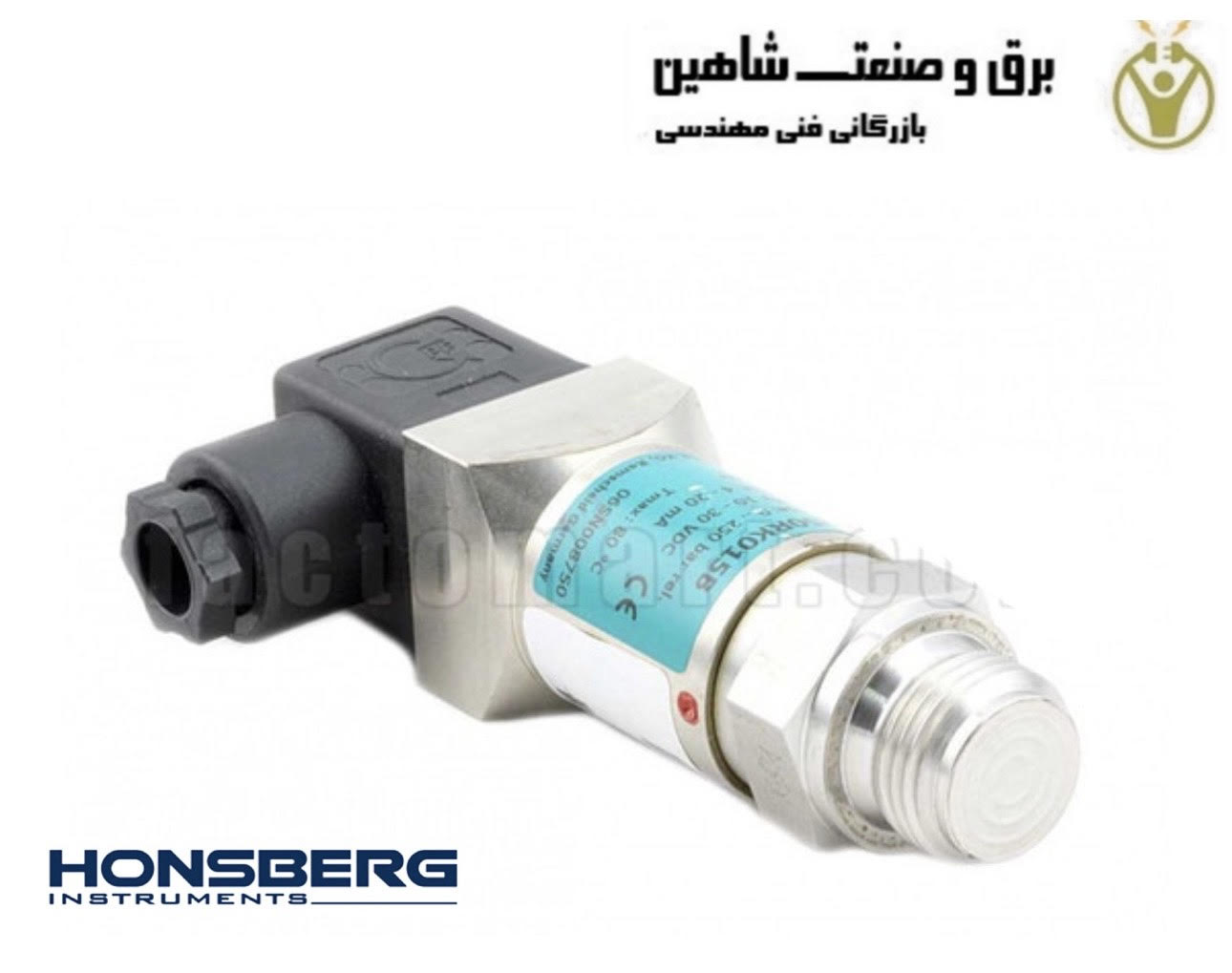

فرستنده فشار HONSBERG مدل EPS-250RK015B هانسبرگ فشار استاتیک و دینامیکی در سیالات و گازها را اندازه گیری می کند. این سنسور از یک پل اندازه گیری مقاومتی پیزو پراکنده ساخته شده از پلی سیلیکون بر روی یک غشای تک سیلیکونی تشکیل شده است. در اینجا، غشای فولادی ضد زنگ فشار موجود را از طریق پر کردن روغن به غشای سیلیکونی منتقل می کند. الکترونیک یکپارچه پایین دست، سیگنال پل را به سیگنال 4..20 میلی آمپر متناسب با فشار تبدیل می کند. سنسور با کمتر از 4 میلی آمپر عرضه می شود، بنابراین امکان اتصال دو سیم وجود داشت. در عین حال، این اتصال فرآیند امکان نظارت بر قطع شدن سیم را فراهم می کند. فرستنده فشار EPS-250RK015B یک قطعه پرکاربرد در تجهیزات اتوماسیون صنعتی است.
درپوش پلاستیکی محافظ باید از غشای فشار خارج شود. توجه! غشای فشار بسیار حساس است. یک غشای تغییر شکل یافته تأثیر منفی بر دقت دارد یا باعث آسیب به سنسور می شود. سنسورهای فشار با استفاده از مواد آببندی مناسب (مانند کلینگریت) به یک نازل یا یک قطعه T در لولهکشی پیچ میشوند. نصب سنسور فشار نباید باعث کاهش قابل توجه سطح مقطع لوله شود. هنگام سفت کردن سنسور فشار، فقط از آچار شش ضلعی (SW27) استفاده کنید. از مکان های نصب با نوسانات فشار بالا اجتناب کنید. در مدل دمای بالا با گردن غازی منعطف، مبدل فشار را می توان تا دمای رسانه 100 درجه سانتی گراد کار کرد.
مبدل فشار دو سیمه 4..20 میلی آمپر
● غشای فولادی ضد زنگ جلوی صاف برای محافظت در برابر آلودگی
● خروجی کابل با قابلیت چرخش بی نهایت برای تراز تمیز
مشخصات فنی فرستنده فشار HONSBERG مدل EPS-250RK015B هانسبرگ
- دقت اندازه گیری: ± 1% از مقدار مقیاس کامل از 60 درجه سانتیگراد به اضافه 0.02 %/K
- تکرارپذیری: ± 0.5٪ از ارزش مقیاس کامل
- مقاومت فشار: مربوط به محدوده اندازه گیری است
- دمای محیط: -20..+70 درجه سانتی گراد (با گزینه یقه غاز حداکثر 100 درجه سانتی گراد)
- دمای محیط: -20..+70 درجه سانتی گراد
- دمای نگهداری: -20..+80 درجه سانتی گراد
- رسانه: سیالات و گازها
- مواد تماس متوسط: سنسور فشار 1.4301
- مواد، بدون تماس متوسط: CW614N، PP، NBR
- ولتاژ تغذیه: 10..30 ولت DC ± 10 %
- خروجی آنالوگ: 4..20 میلی آمپر دو سیمه
- بار: حداکثر 800 اهم در 24 ولت (100 اهم در 10 ولت / 1.1 کیلو اهم در 30 ولت، خطی در ولتاژ کاری)
- اتصال برق: برای دوشاخه گرد M12x1، دوشاخه 4 قطبی یا DIN 43650-A
- قطبیت معکوس محافظت شده: بله
- کانکتور پلاگین گرد IP 67 حفاظت از نفوذ: فیش IP 65 DIN 43650-A / ISO 4400
- وزن تقریبی: 0.3 کیلوگرم
- مطابقت: CE
