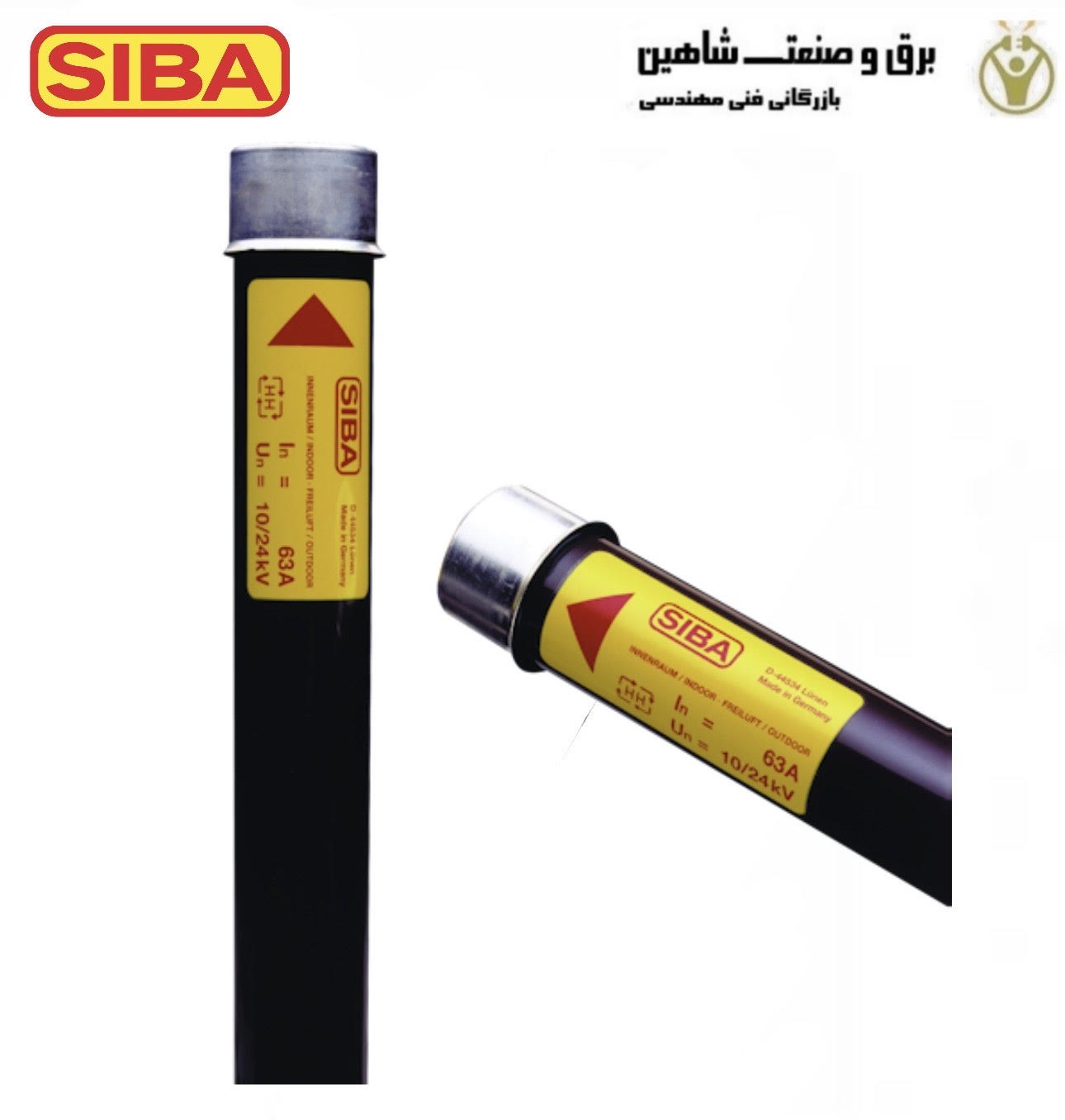

فیوز فشار قوی siba مدل 3000613.20 سیبا، معمولاً در شبکه های برق با ظرفیت کم با ولتاژ کمتر از 24 کیلوولت استفاده می شود. هنگامی که اضافه بار یا اتصال کوتاه در سیستم رخ می دهد، به دلیل گرمای بیش از حد، ذوب می شوند و در نتیجه خط را قطع می کنند و از شبکه برق و تجهیزات الکتریکی محافظت می کنند. اصل کار آن مانند فیوزهای ولتاژ پایین است. فیوزها یکسان هستند.
فیوز 3000613.20 از مواد فلزی با نقطه ذوب پایین ساخته شده از سیم فلزی یا ورق فلزی است که به صورت سری در مدار محافظت شده متصل می شوند. هنگامی که مدار یا تجهیزات مدار دچار اضافه بار یا خرابی می شوند، فیوز گرم شده و ذوب می شود و در نتیجه مدار را قطع می کند. برای محافظت از مدار یا تجهیزات، از پد سیم پیچ فلزی استفاده می شود. فیوز محدودکننده جریان با ماسه کوارتز به عنوان پرکننده فیوز فقط می تواند تحت شرایطی انتخاب شود که Ue=Uwe باشد، که در این صورت حداکثر ضریب اضافه ولتاژ تولید شده توسط چنین فیوزی به ۲.۵ برابر ولتاژ فاز مشخص شده محدود می شود و مقدار سوئیچ بار ولتاژ بالا از سطح عایق همان سطح ولتاژ ترموستات دستگاه تجاوز نمی کند. اگر فیوز در شبکه ای با ولتاژ عملیاتی کمتر از ولتاژ نامی آن استفاده شود، خطر ضریب اضافه ولتاژ ممکن است ۳.۵ تا ۴ برابر ترموستات انبساط مایع افزایش یابد.
برای مشاهده سایر تجهیزات اتوماسیون صنعتی کلیک کنید.
داده های فنی فیوز فشار قوی siba مدل 3000613.20 سیبا
- کلاس محصول (ETIM): فیوز ولتاژ متوسط/بالا (EC003507)
- جریان نامی: 20 آمپر
- حداکثر ولتاژ 24 کیلوولت
- حداکثر ولتاژ نامی: 24 کیلوولت
- نوع ولتاژ: AC
- فرکانس نامی: 0 تا 50 هرتز
- ظرفیت قطع: 63 کیلوآمپر
- رده استفاده طبق IEC 60269: سایر
- کاربرد: حفاظت ترانسفورماتور سمت اولیه
- طول: 442 میلیمتر
- قطر: 53 میلیمتر
- رده عملکرد طبق IEC 60282-1: پشتیبان
- با ضربهگیر: ندارد
- استاندارد: DIN
- مشخصه رهاسازی: سایر
- روش نصب: هوا
