توضیحات

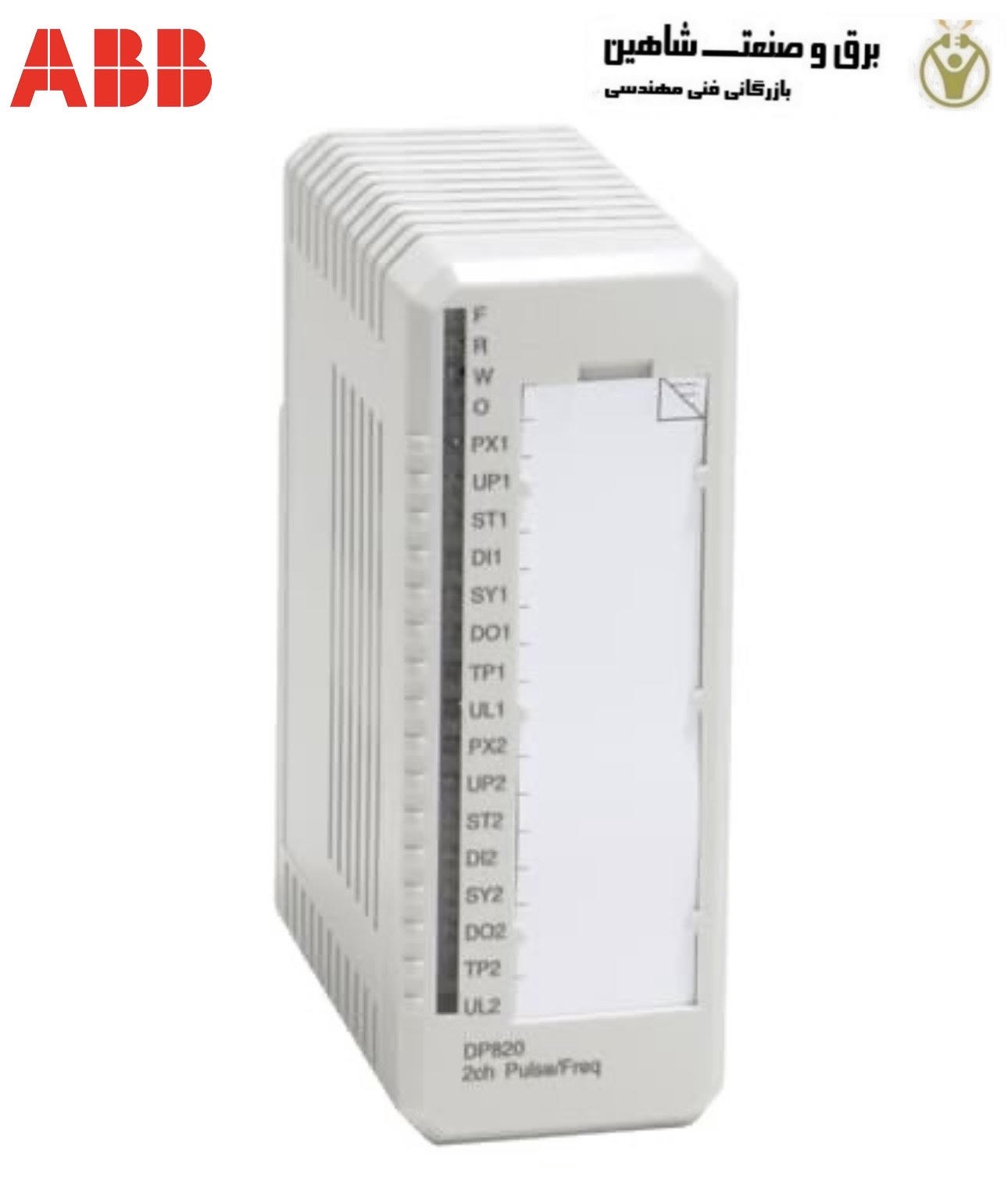

ماژول ورودی آنالوگ ای بی بی ABB مدل 3BSE013228R1 کد dp820، یک ماژول شمارش پالس دو کاناله برای فرستنده های پالس افزایشی تا ۱.۵ مگاهرتز است. هر کانال شامل شمارنده ها و رجیسترهایی برای اندازه گیری موقعیت/طول و سرعت/فرکانس است. هر کانال سه ورودی متعادل برای اتصال فرستنده پالس، یک ورودی دیجیتال و یک خروجی دیجیتال، فراهم می کند. فرستنده های پالس با رابط های RS422، +5 ولت، +12 ولت، +24 ولت و ۱۳ میلی آمپر می توانند به DP820 متصل شوند. از DP820 با واحدهای خاتمه ماژول TU810V1، TU812V1، TU814V1، TU830V1، TU833 استفاده کنید.
برای مشاهده سایر تجهیزات اتوماسیون صنعتی کلیک کنید.
ویژگی های ماژول ورودی آنالوگ ای بی بی ABB مدل 3BSE013228R1 کد dp820
- دو کانال
- رابط برای RS422، سطوح سیگنال مبدل ۵ ولت، ۱۲ ولت، ۲۴ ولت و ۱۳ میلی آمپر
- شمارش همزمان پالس و اندازه گیری فرکانس
- شمارش پالس (طول/موقعیت) با تجمع در یک شمارنده دو جهته ۲۹ بیتی
- اندازه گیری فرکانس (سرعت) ۰.۲۵ هرتز – ۱.۵ مگاهرتز
داده های فنی
- نوع: شمارنده پالس
- مشخصات سیگنال: ۲۴ ولت جریان مستقیم (۱۲ تا ۳۲ ولت جریان مستقیم)
- تعداد کانال ها: ۲
- افزونگی: خیر
- یکپارچگی بالا: خیر
- ایمنی ذاتی: خیر
- مکانیک: S800
- امپدانس ورودی: ۲.۵ کیلو اهم (ورودی DI)
- ایزولاسیون به صورت جداگانه: ایزوله، کانال به کانال و مدار مشترک
- خطا: حداکثر. خطای اندازه گیری فرکانس خطای نسبی خطای مطلق (شامل رانش دما): [320/(MEASTIMEx بر حسب میلی ثانیه)] ppm [(320/(MEASTIMEx بر حسب میلی ثانیه): +100] ppm
- محدود کردن جریان: توان سنسور می تواند توسط MTU محدود شود.
- حداکثر طول کابل میدان: 200 متر (218 یارد)
- ولتاژ عایق نامی: 50 ولت
- ولتاژ تست دی الکتریک: 500 ولت AC
- اتلاف توان: 2.5 وات
- مصرف جریان +5 ولت باس ماژول: 120 میلی آمپر
- مصرف جریان +24 ولت باس ماژول: 0
- مصرف جریان +24 ولت خارجی: 0
