توضیحات

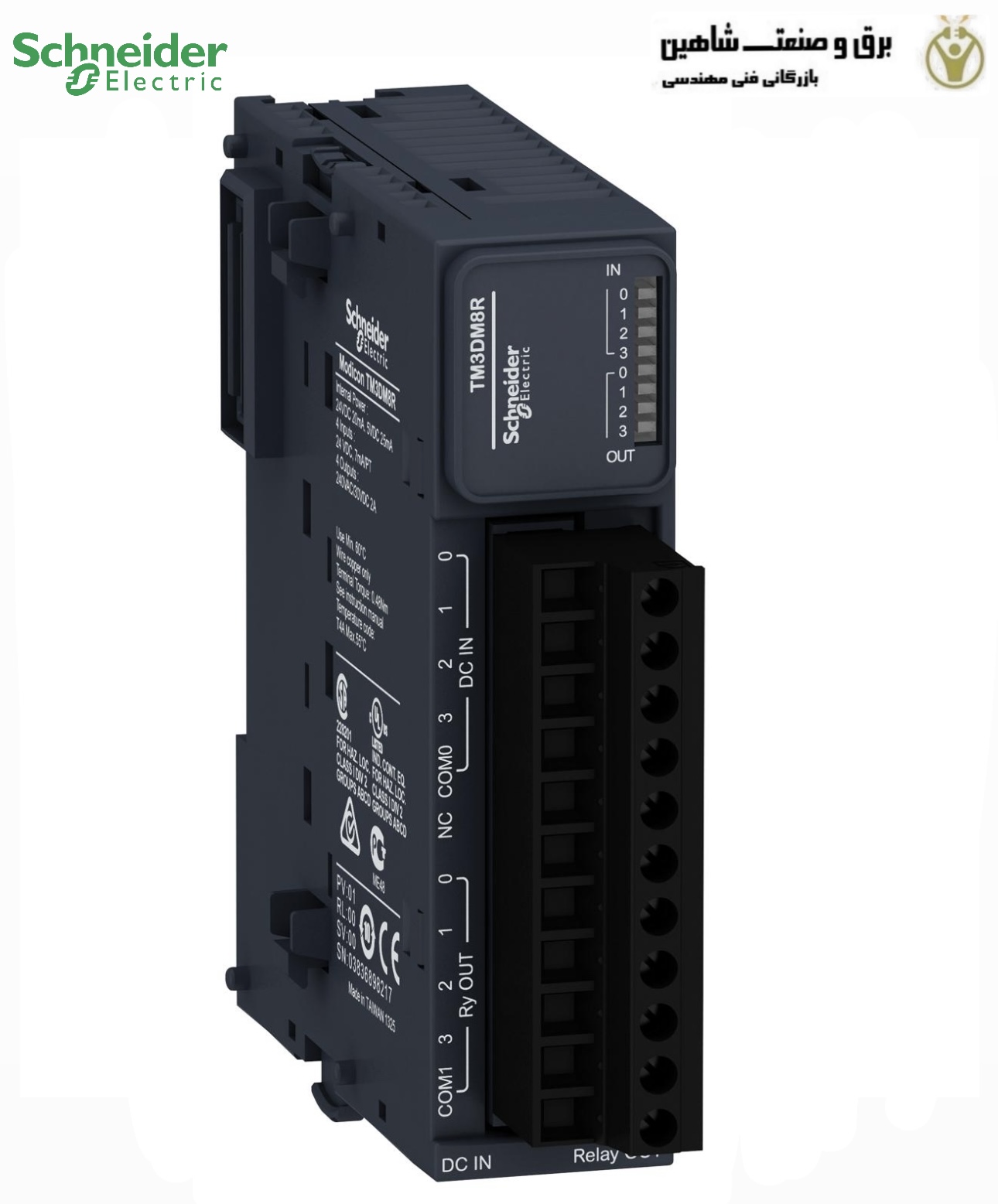

ماژول ورودی و خروجی دیجیتال اشنایدر Schneider مدل TM3DM8R ، یک جزء کلیدی در تجهیزات اتوماسیون صنعتی است که بخشی از سری Modicon TM3 است، که ماژول های توسعه I/O برای Modicon M221، M241، M251 و M262 را ارائه می دهد. ماژول I/O گسسته، ۴ کانال ورودی و ۴ کانال خروجی رله با منطق گسسته سینک یا سورس (مثبت/منفی) ارائه می دهد. این یک ماژول I/O با ولتاژ خروجی رله ۲۴ ولت DC، ۲۴۰ ولت AC، مصرف جریان ۶۵ میلی آمپر، ۵ میلی آمپر در ۵ ولت DC از طریق کانکتور باس است.
این محصول قادر به کنترل درایوهای سرعت متغیر یا هر دستگاهی است که مجهز به ورودی جریان یا ولتاژ است. در ولتاژ ۵۰۰ ولت AC، عایق بین ورودی/خروجی و منطق داخلی، در ولتاژ ۱۵۰۰ ولت AC، گروههای ورودی و خروجی، در ولتاژ ۷۵۰ ولت AC، کنتاکت باز و بین ورودی ها/خروجی ها عایق بندی نشده است. این محصول مجهز به ترمینال پیچی قابل جابجایی برای اتصال الکتریکی با تنظیم گام ۵.۰۸ میلی متر برای ورودی ها و خروجی ها است.
جزئیات فنی ماژول ورودی و خروجی دیجیتال اشنایدر مدل TM3DM8R
- نوع نصب: نصب روی پنل
- واحد اندازه گیری: EA
- تعداد کانال ها: 8
- سری: Modicon TM3
- جریان ورودی: 7 میلی آمپر
- رتبه IP: IP20
- قابل استفاده با: M241، M251 کنترل کننده منطقی، Modicon M221
- ولتاژ تغذیه: 24 ولت DC
- زمان روشن شدن: 4 میلی ثانیه
- زمان خاموش شدن: 4 میلی ثانیه
- نوع خروجی: ترانزیستور NPN
- نوع اصلی: ماژول ورودی/خروجی
- ابعاد: 3.54 اینچ ارتفاع × 1.06 اینچ عرض × 3.35 اینچ عمق
- نوع: گسسته
- نام خانواده: سری کنترل کننده های Modicon
