توضیحات

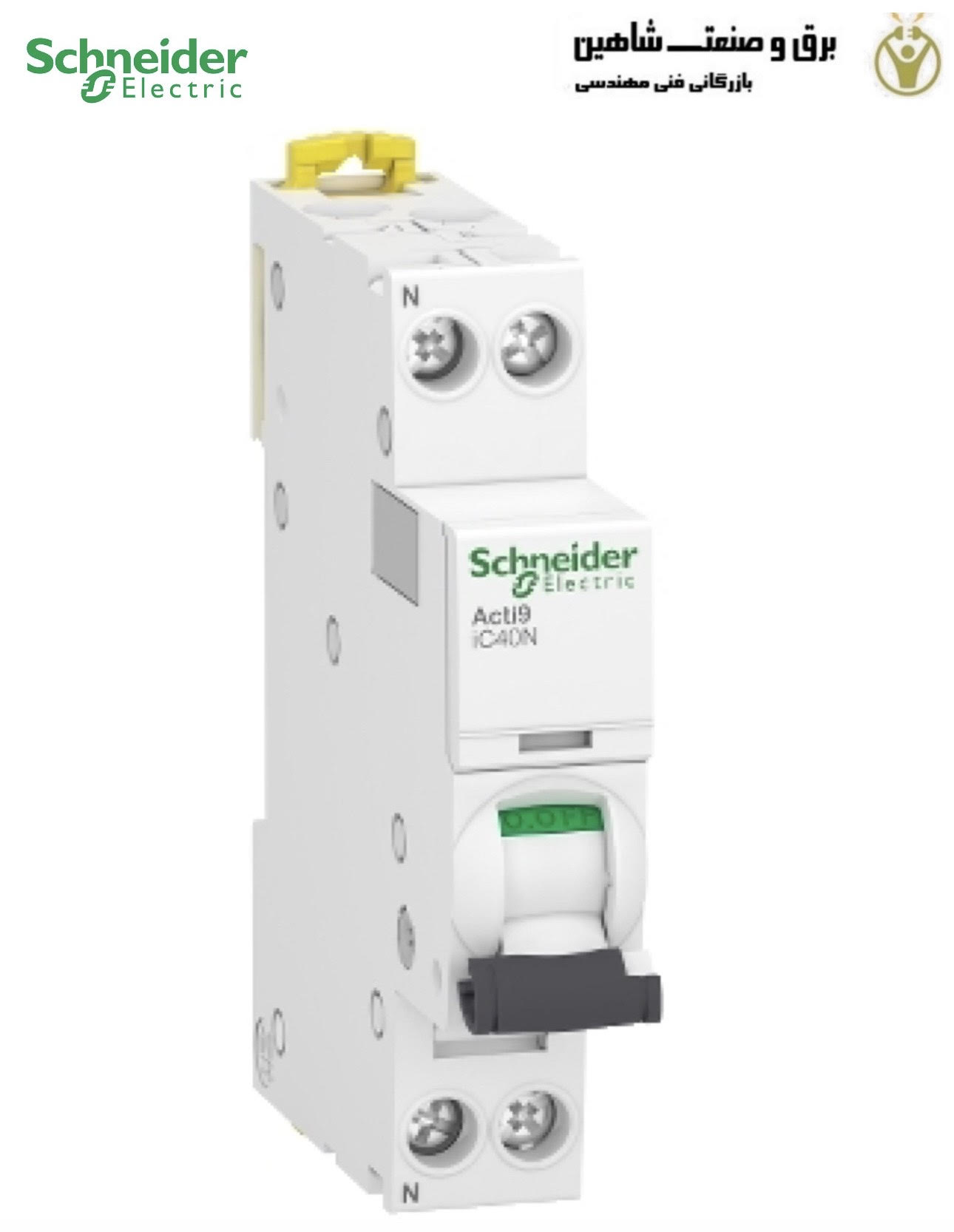

قطع کننده مدار مینیاتوری schneider مدل A9P54604 اشنایدر، یک قطع کننده مدار مینیاتوری ولتاژ پایین (MCB) است. این یک قطع کننده مدار 1P+N با 1 قطب محافظت شده و جریان نامی 4A و منحنی قطع شدن C است. ظرفیت قطعی اتصال کوتاه تا 10 کیلو آمپر در 230 ولت متناوب مطابق با استاندارد EN/IEC 60947-2 و 6000 آمپر در ولتاژ 230 ولت مطابق با استاندارد EN/IEC 60898-1 می‌رسد. این محصول با استاندارد صنعتی EN/IEC 60898-1 و استاندارد مسکونی EN/IEC 60947-2 مطابقت دارد. این مدار شکن مینیاتوری عملکردهای حفاظت از مدار در برابر جریان اتصال کوتاه و اضافه بار، کنترل و ایزوله را ترکیب کرده است. نصب و کابل کشی با عملکرد گیره و همچنین سهولت تعمیر و نگهداری ساده شده است.

دارای استقامت الکتریکی تا 20000 سیکل و استقامت مکانیکی تا 20000 سیکل است. ولتاژ عملیاتی Ue 230VAC است. ولتاژ عایق نامی Ui 400VAC است. ولتاژ مقاومت ضربه ای نامی Uimp 4 کیلو ولت است. فرکانس کاری برابر 50 هرتز یا 60 هرتز تعریف شده است. برای نصب مدولار می توان آن را روی ریل DIN نصب کرد. درجه آلودگی 3. رنگ محصول سفید (RAL9003) است. ابعاد (W) 18mm x (H) 85mm x (D) 74mm است. وزن 120 گرم است. بر اساس استاندارد IEC 60529، درجه حفاظت IP20 و IP40 در محفظه است. دمای عملیاتی 25- تا 70 درجه سانتی گراد است. دمای نگهداری در محدوده 40- تا 85 درجه سانتیگراد قرار دارد.

ویژگی ها و مزایا

• در تابلوی برق خود صرفه جویی کنید
• حفاظت از جریان های اتصال کوتاه و اضافه بار را ادغام می کند
• شامل سیستم Visitrip برای تشخیص سریع خروجی های معیوب برای زمان تعمیر کوتاه تر می شود.
• دارای سیستم VisiSafe برای ارائه امنیت بیشتر در هنگام حفاظت از مدار است.
• گزینه ای برای اضافه کردن وسایل کمکی، نظارت از راه دور و دستگاه جریان باقیمانده (Vigi)

مشخصات فنی قطع کننده مدار مینیاتوری schneider مدل A9P54604 اشنایدر

• محدوده: Acti9
• نام محصول: Acti9 iC40
• نوع محصول یا جزء: قطع کننده مدار مینیاتوری
• نام کوتاه دستگاه: iC40N
• کاربرد دستگاه: توزیع
• توضیحات پل: 1P + N
• تعداد پل های محافظت شده: 1
• موقعیت خنثی: چپ
• جریان نامی: 4 A
• نوع شبکه: AC
• فناوری واحد سفر: حرارتی مغناطیسی
• کد منحنی: C
• ظرفیت شکست:
  10 کیلو آمپر ICU در 230 ولت AC 50/60 هرتز مطابق با EN/IEC 60947-2
  Icn 6000 A در 230 ولت AC 50/60 هرتز مطابق با EN/IEC 60898-1
• مناسب برای جداسازی: بله مطابق با EN/IEC 60947-2
• برچسب های کیفیت: IMQ
• فرکانس شبکه: 50/60 هرتز
• ولتاژ عملیاتی نامی: 230 ولت AC 50/60 هرتز
• کلاس محدودیت: 3 مطابق با EN/IEC 60898-1
• ولتاژ نامی عایق: 400 ولت AC 50/60 هرتز مطابق با EN/IEC 60947-2
• ولتاژ مقاومت در برابر ضربه نامی: 4 کیلو ولت مطابق با EN/IEC 60947-2
• نشانگر موقعیت تماس: بله
• نوع کنترل: جابجایی
• سیگنال دهی محلی:
  نشانگر ON/OFF
  نشانگر سفر
• حالت نصب: Clip-on
• پشتیبانی نصب: ریل DIN
• گام های 9 میلی متری: 2
• ارتفاع: 85 میلی متر
• عرض: 18 میلیمتر
• عمق: 74 میلی متر
• وزن خالص: 120 گرم
• رنگ: سفید
• دوام مکانیکی: 20000 سیکل
• دوام الکتریکی: 20000 سیکل
• توضیحات گزینه های قفل: دستگاه قفل
• اتصالات – پایانه ها:
  پایانه های نوع تونلی بالا یا پایین 1 تا 10 میلی متر مربع انعطاف پذیر است.
  پایانه های نوع تونلی در بالا یا پایین 1…16 میلی متر مربع صلب
• طول سیم کشی برابر 14 میلی متر برای اتصال بالا یا پایین است.
• گشتاور سفت شدن: 2 نیوتن متر بالا یا پایین
• حفاظت در برابر نشت زمین: بلوک جداگانه
• استانداردها:
  EN/IEC 60898-1
  EN/IEC 60947-2
• گواهینامه های محصول: CE
• درجه حفاظت IP:
  IP20 مطابق با استاندارد IEC 60529
  IP40 (محفظه مدولار) مطابق با IEC 60529
• درجه آلودگی: 3 مطابق با EN/IEC 60947-2
• رطوبت نسبی مقدار 95 درصد در 55 درجه سانتی گراد است.
• ارتفاع عملیاتی: 2000 متر
• دمای هوای محیط برای عملیات: -25…70 درجه سانتی گراد
• دمای هوای محیط برای ذخیره سازی: -40…85 درجه سانتی گراد
