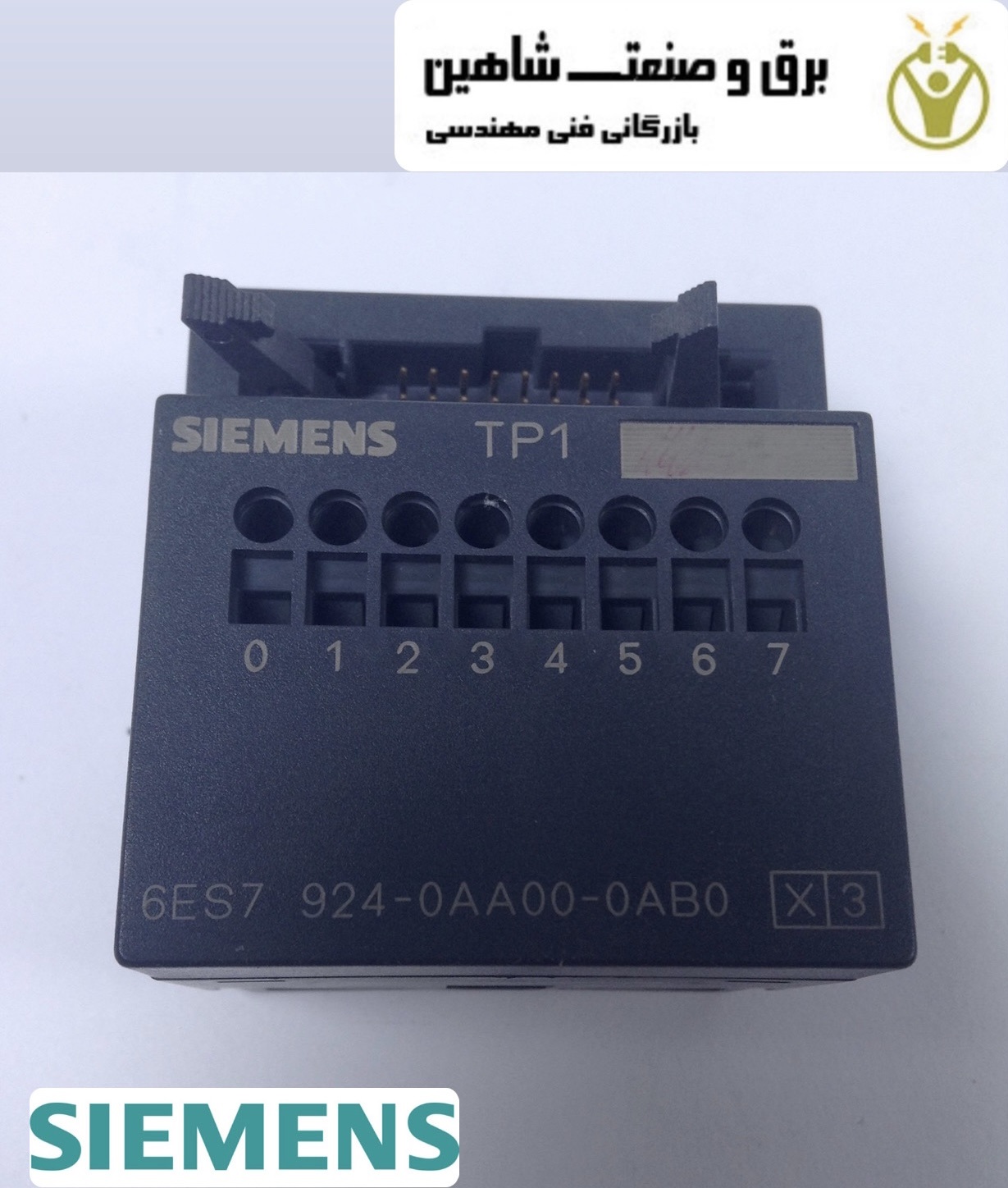

ماژول و ترمینال ورودی/خروجی PLC برند siemens مدل 6ES7924-0AA00-0AB0 زیمنس را به عنوان یک دستگاه الکترونیکی با کارکرد دیجیتالی تعریف می کنند که از یک حافظه قابل برنامه ریزی برای ذخیره سازی داخلی دستورالعمل ها با اجرای عملکردهای خاص مانند منطق، ترتیب، زمان، شمارش و حساب برای کنترل از طریق دیجیتال استفاده می کند. یا ماژول های ورودی/خروجی آنالوگ انواع مختلف ماشین ها یا فرآیندها.”
یکی از تولید کنندگان PLC آن را به عنوان یک دستگاه کنترل صنعتی حالت جامد معرفی کرده که می تواند سیگنال ها را از دستگاه های کنترل شده ارائه شده توسط کاربر، مانند سنسورها و سوئیچ ها دریافت کند، آنها را در یک الگوی دقیق تعیین شده توسط پیشرفت برنامه مبتنی بر نردبان ذخیره شده در حافظه کاربر پیاده سازی کند. خروجی هایی را برای کنترل فرآیندها یا دستگاه های ارائه شده توسط کاربر، مانند رله ها یا استارت های موتور، ارائه می دهد.
اساسا، این یک رابط الکتریکی/الکترونیکی حالت جامد و قابل برنامه ریزی است که می تواند وضعیت یک فرآیند یا سیستم ارتباطی را با سرعت بسیار بالایی دستکاری، اجرا و/یا نظارت کند. این با توجه به داده های قابل برنامه ریزی موجود در یک سیستم یکپارچه مبتنی بر ریزپردازنده عمل خواهد کرد.
PLC قادر به دریافت (ورودی) و ارسال (خروجی) انواع سیگنال های الکتریکی و الکترونیکی است و می تواند عملاً هر نوع سیستم مکانیکی و/یا الکتریکی را کنترل و نظارت کند. بنابراین، انعطاف پذیری زیادی در ارتباط با رایانه ها، ماشین ها و بسیاری از سیستم ها یا دستگاه های جانبی دیگر دارد.
ماژول و ترمینال ورودی/خروجی PLC برند siemens مدل 6ES7924-0AA00-0AB0 زیمنس چگونه کار می کند؟
برای اینکه بدانیم PLC چگونه کار می کند، ضروری است که ما از توالی اسکن واحد پردازش مرکزی (CPU) آن آگاهی داشته باشیم. روش اساساً برای همه PLC ها یکسان است. با این حال، با اضافه شدن ماژول های سخت افزاری ویژه به سیستم، به چرخه های اسکن اضافی نیاز دارد. در اینجا یک فرآیند اسکن ساده وجود دارد که هر PLC را در بر می گیرد. ابتدا ماژول های سخت افزاری I/O توسط برنامه نرم افزاری ladder logic به شرح زیر اسکن می شوند. پس از روشن شدن، پردازنده ماژول ورودی را اسکن می کند و محتویات داده ها را به جدول یا ثبت تصویر ورودی منتقل می کند. داده های جدول تصویر خروجی به ماژول خروجی انتقال می یابد.
در مرحله بعد، برنامه نرم افزار اسکن می شود و هر عبارت بررسی می شود تا ببیند آیا شرط برآورده شده است یا خیر. در صورت برآورده شدن شرایط، پردازنده یک بیت دیجیتال “1” را در جدول تصویر خروجی نوشته و یک دستگاه جانبی روشن خواهد شد. اگر شرایط مدنظر ایجاد نشود، پردازنده یک “0” را در جدول تصویر خروجی می دهد، و یک دستگاه جانبی (با استفاده از “منطق مثبت”) بدون انرژی به جای می گدارد.
یک PLC انواع مختلفی از سیگنال های الکتریکی و الکترونیکی خارجی را به هم متصل می کند. این سیگنال ها می توانند جریان یا ولتاژ AC یا DC باشند. به طور معمول، آنها از 4 تا 20 میلی آمپر (mA) یا 0 تا 120 VAC و 0 تا 48 VDC متغیر هستند. به این سیگنال ها نقاط I/O (ورودی/خروجی) گفته می شود. مجموع آنها قابلیت ورودی/خروجی PLC نامیده می شود. از نقطه نظر الکترونیکی، این عدد بر اساس چند نقطه است که CPU PLC قادر است در مدت زمان مشخصی به آن نگاه کند یا اسکن کند. این مشخصه عملکرد زمان اسکن نامیده می شود. با این حال، از منظر عملی کاربر، تعداد ماژول‌های ورودی/خروجی مورد نیاز و همچنین تعداد نقاط ورودی/خروجی موجود در هر ماژول ورودی/خروجی، توانایی ورودی/خروجی سیستم را مشخص می‌کند.
داشتن قابلیت ورودی/خروجی کافی در سیستم PLC بسیار مهم است. بهتر است بیشتر از کمتر باشد تا زمانی که در آینده به نقاط ورودی/خروجی بیشتری نیاز است، نوشتن نقاط ورودی/خروجی موجود در نرم‌افزار آسان‌تر باشد (چون سخت‌افزار از قبل وجود دارد). وجود نقاط ورودی/خروجی اضافی برای سیستم عامل ضرری ندارد. نرم افزار را می توان طوری برنامه ریزی کرد که آنها را نادیده بگیرد و این نکات تأثیر ناچیزی بر زمان اسکن PLC خواهند داشت.
توجه: این ماژول از تجهیزات اتوماسیون صنعتی به شمار می رود.
