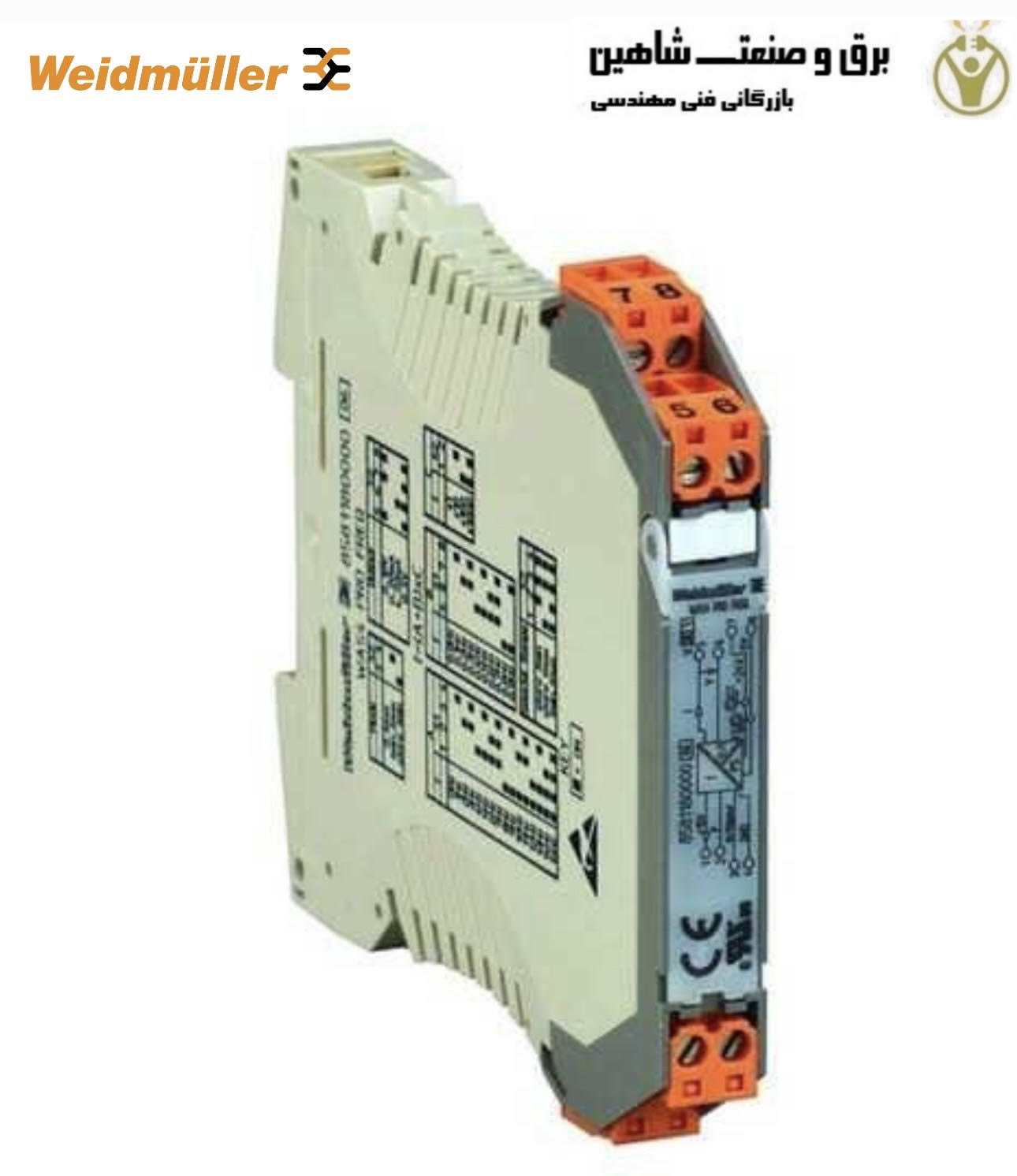

مبدل/ کانورتر سیگنال Weidmuller مدل WAS4 PRO DC/DC کد 8560740000 ویدمولر، یک مبدل ایزوله کننده سیگنال است که می تواند سیگنال های جریان DC آنالوگ (مثلاً 4-20 میلی آمپر) و ولتاژ را انتقال داده و ایزوله کند. این مبدل برای تجهیزات اتوماسیون صنعتی و کنترل صنعتی طراحی شده است و سیگنال دهی دقیق و قابل اعتمادی را در یک طراحی جمع وجور و کاربرپسند مناسب برای فضاهای تنگ ارائه می دهد. ویژگی های کلیدی شامل منبع تغذیه خارجی، ایزوله سازی سیگنال، جبران سازی صفر/فاصله و عرض باریک 12.5 میلی متری برای نصب با فضای کم روی ریل DIN است.
سیگنال های آنالوگ DC را تبدیل و ایزوله می کند، که برای جلوگیری از تداخل و تضمین یکپارچگی داده ها در فرآیندهای صنعتی بسیار مهم است. تهویه دقیق سیگنال های آنالوگ را مدیریت می کند و تضمین می کند که آنها در محدوده و فرمت مناسبی برای سیستم های کنترل هستند. این دستگاه برای کار به یک منبع تغذیه خارجی نیاز دارد و آن را به یک قطعه همه کاره در پیکربندی های مختلف توان تبدیل می کند. دستگاه WAS4 PRO DC/DC شامل یک پتانسیومتر داخلی برای تنظیم صفر و فاصله سیگنال است که دقت را تضمین می کند.
WAS4 PRO که برای محیط های صنعتی سخت ساخته شده است، ایمنی و عملکرد قابل اعتماد را در اولویت قرار می دهد. این محصول به طور گسترده در اتوماسیون کارخانه ها، مراکز داده و سیستم های توزیع برق که در آن ها مدیریت دقیق و قابل اعتماد سیگنال ضروری است، استفاده می شود.
اطلاعات فنی مبدل/ کانورتر سیگنال Weidmuller مدل WAS4 PRO DC/DC کد 8560740000
- عمق: ۱۱۲.۴ میلی متر
- عرض: ۱۲.۵ میلی متر
- طول: ۹۲.۴ میلی متر
- وزن خالص: ۱۳۲.۲ گرم
- دمای نگهداری: -۴۰ درجه سانتیگراد…۸۵ درجه سانتیگراد
- دمای کارکرد: ۰ درجه سانتیگراد…۷۰ درجه سانتیگراد
- رطوبت در دمای کارکرد: ۰…۹۵٪ (بدون چگالش)
- وضعیت انطباق با RoHS: مطابق
- جریان ورودی:
قابل تنظیم
± ۰.۱ میلیآمپر…± ۱۰۰ میلی آمپر - مقاومت ورودی، جریان: <۵ میلی آمپر: تقریباً ۱۰۰ اهم؛ >۵ میلی آمپر: تقریباً ۵ اهم
- مقاومت ورودی، ولتاژ: تقریباً ۱ مگا اهم
- ولتاژ ورودی:
قابل تنظیم
±۲۰ میلی ولت…±۲۰۰ ولت - تعداد ورودی ها: ۱
- فرکانس قطع (-۳ دسیبل): > ۱۰ کیلوهرتز/ <۱۰ هرتز
- جریان امپدانس بار: ≤ ۶۰۰ اهم
- ولتاژ امپدانس بار: ≥ ۱ کیلو اهم
- تعداد خروجیها: ۱
- جریان آفست: ۲۰ میکروآمپر
- ولتاژ آفست: ۱۰ میلی ولت
- جریان خروجی: ۰…±۲۰ میلی آمپر
- ولتاژ خروجی، توجه: ۰…±۱۰ ولت
- دقت:
<۰.۱٪ از مقدار نهایی
+ آفست ۰.۱٪ - پیکربندی:
سوئیچ DIP و پتانسیومتر
با منبع ولتاژ/جریان مرجع - ریل نصب: TS ۳۵
- مصرف توان اسمی: ۱.۵ ولتآمپر
- مصرف برق: حدود ۱ وات
- درجه حفاظت: IP20
- زمان پاسخ پله:
۱۲۰ میکروثانیه در تنظیم فرکانس محدودکننده > ۱۰ کیلوهرتز
۷۵ میلی ثانیه در تنظیم فرکانس محدودکننده < ۱۰ هرتز - ولتاژ تغذیه: ۲۲…۲۳۰ ولت AC/DC +۱۰٪
- ضریب دما: ≤ ۶۰ ppm/K از مقدار نهایی
- ایزولاسیون گالوانیک: ایزولاتور سه راهه
- ولتاژ تحمل ضربه: ۵ کیلوولت، ۱.۲/۵۰ میکروثانیه (IEC 255-4)
- ولتاژ عایق: ۴ کیلوولت وف (Veff)
- ولتاژ ورودی یا خروجی/ریل عایق: ۴ کیلوولت وف (Veff)
- ولتاژ ورودی یا خروجی/تغذیه عایق: ۴ کیلوولت وف (Veff)
- شدت آلودگی: ۲
- ولتاژ نامی: ۶۰۰ ولت
