توضیحات

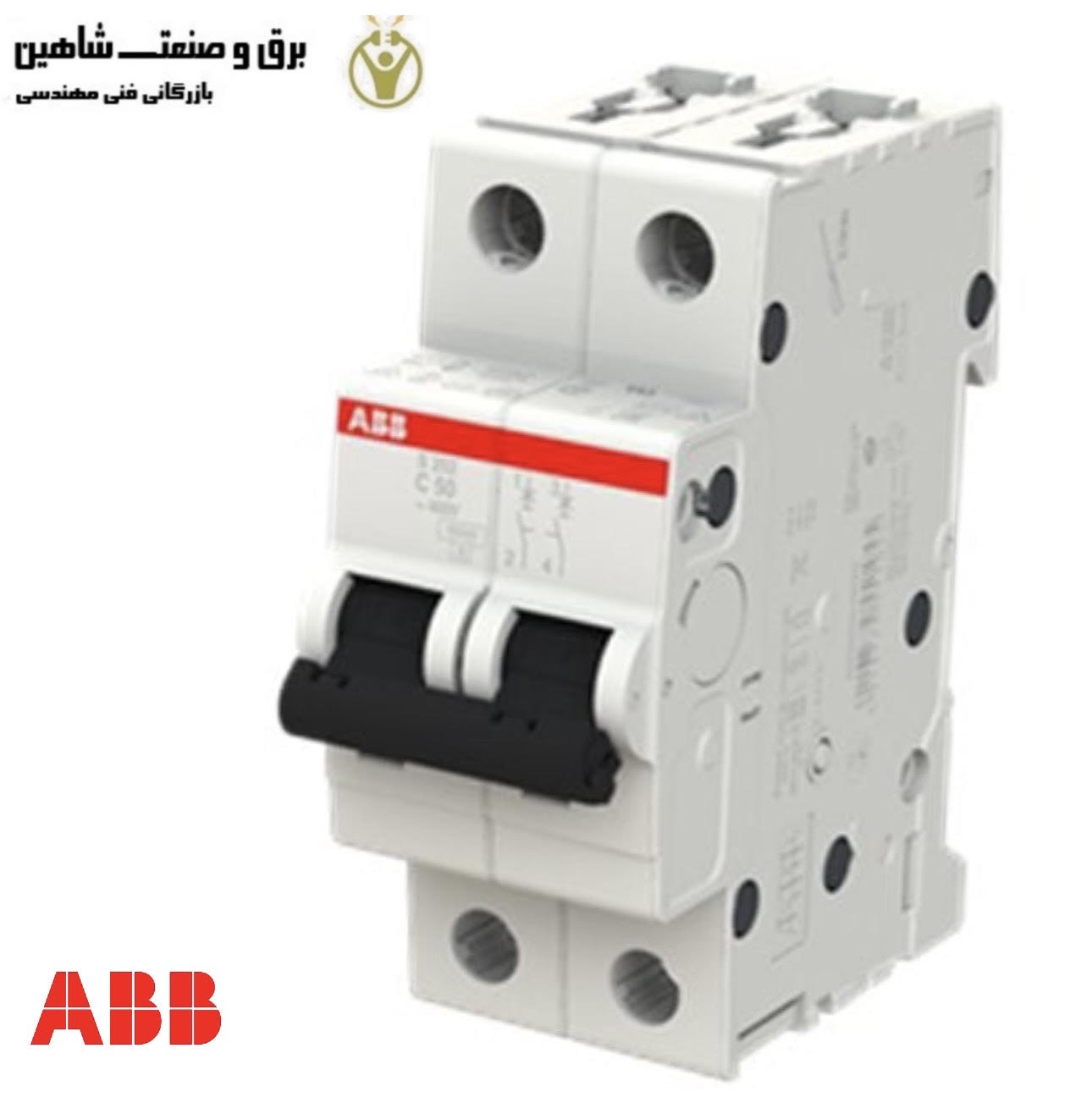

مدارشکن مینیاتوری 2پل abb مدل 2CDS252001R0504 کد S202-C50 ای بی بی از سری System Pro M Compact S200 ایمنی و راحتی فوق العاده ای را ارائه می دهد. آنها به دلیل عملکرد بالا و طیف گسترده لوازم جانبی و تاییدیه ها متمایز هستند. دارای ترمینالهای دوقلو ثبتشده منحصربهفرد با پیچهای بسته و دهانه افزایشیافته برای کابلها تا حداکثر 35 میلیمتر مربع، ضد انگشت (IP20). این MCB با محافظت از مدارها در برابر اضافه بار و اتصال کوتاه نقش مهمی در ایمنی الکتریکی دارد. برای هر دو بخش تجاری و صنعتی مناسب است و عملکرد قابل اعتماد را در محیط های مختلف تضمین می کند. با رتبه فعلی 50A و طراحی جمع و جور، این دستگاه 2 قطبی به راحتی با تجهیزات اتوماسیون صنعتی ادغام می شود و حفاظت ضروری را ارائه می دهد.
دستورالعمل های سازنده را برای نصب ایمن ریل DIN دنبال کنید و از اتصال مناسب به مدار اطمینان حاصل کنید. بازرسی های منظم برای سایش یا آسیب ترمینال و حفظ تمیزی تماس ها به اطمینان از عملکرد مطلوب کمک می کند. پس از رفع مشکلی که باعث خرابی شده است، می توان اهرم را به صورت دستی بازنشانی کرد تا برق بازیابی شود. طراحی این امکان را برای سازگاری با سایر دستگاه های حفاظت مدار در سیستم های چند فاز فراهم می کند. الزامات بار، ظرفیت سوئیچینگ و کاربردهای خاص را برای اطمینان از حفاظت مدار کافی در نظر بگیرید.
ویژگی ها و مزایا مدارشکن مینیاتوری 2پل abb مدل 2CDS252001R0504 کد S202-C50 ای بی بی
- حفاظت از اتصال کوتاه را برای افزایش ایمنی فراهم می کند
- برای نصب روی ریل های DIN برای نصب آسان طراحی شده است
- با ظرفیت سوئیچینگ 10 کیلو آمپر برای عملکرد موثر
- از مکانیسم های ماشه حرارتی و الکترومکانیکی استفاده می کند
- مناسب برای سیستم های برق تجاری و صنعتی
- طراحی شده برای برچیدن به منظور بهبود پایداری
- روشن بودن نشانگر موقعیت تماس با رنگ قرمز/سبز (CPI واقعی)
- شیار اتوبوس در پشت برای بهترین دید در هنگام نصب
- عملکرد بالا در افزایش ولتاژ نامی
- قطب های 1P، 2P، 3P، 4P، 1P+N، 3P+N موجود است
- برنامه های کاربردی: صنعتی، هوافضا، دفاعی، نظامی، ایمنی
مشخصات فنی
- تعداد پل: 2P
- جریان: 50A
- مشخصه ماشه: نوع C
- ولتاژ نامی AC: 400 ولت
- ولتاژ نامی DC: 125 ولت
- ظرفیت شکست: 10 کیلو آمپر
- سری: System Pro M Compact
- سری: S200
- نوع قطع کننده مدار: MCB
- طول: 88 میلی متر
- عرض: 35 میلیمتر
- نوع نصب: نصب ریلی DIN
- عمق: 69 میلی متر
- شماره مدل: S202-C50
- نوع تماس ترمینال: نصب پیچی
- تنظیم مجدد نوع محرک: اهرمی
- ویژگی های خاص: حفاظت از اتصال کوتاه
- کاربرد: طراحی تجاری، صنعتی
