توضیحات

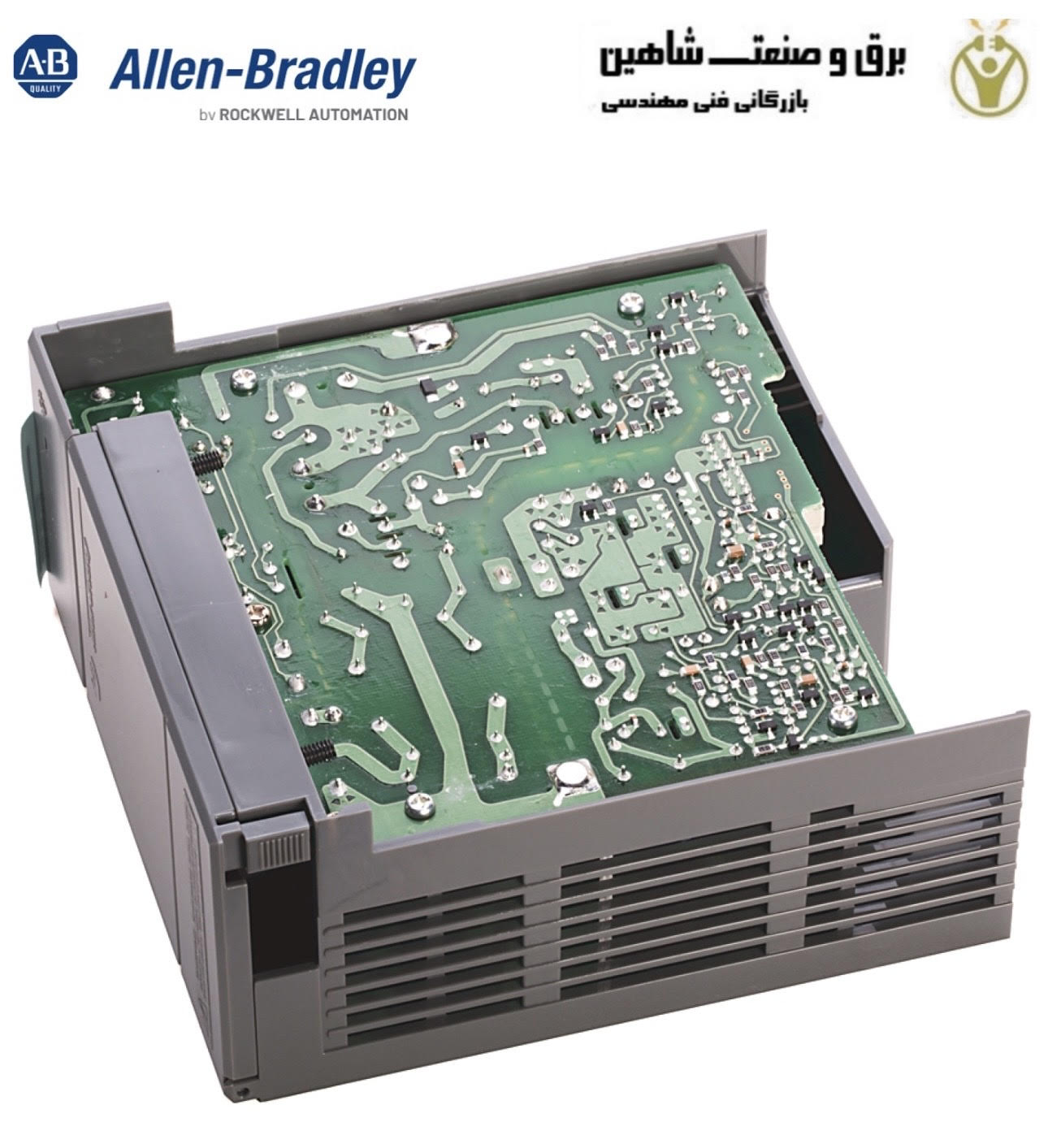

منبع تغذیه PLC سری 500 SLC برند Allen bradley مدل 1746-P3 یک منبع تغذیه SLC 500 می باشد. این یک منبع تغذیه است که در محدوده منبع تغذیه ورودی 19.2 – 28.8 VDC کار می کند. دارای ظرفیت جریان داخلی 3.6 A در 5VDC 0.87 A در 24VDC. انرژی مورد نیاز هواپیمای پشتی را تامین می کند که برای انرژی بخشیدن به ماژول های SLC 500 متصل به شاسی استفاده می شود. 1746-P3 یک ماژول منبع تغذیه است. این ماژول بخشی از پلتفرم کنترلر SLC 500 است که عمدتاً برای تامین برق بکپلین 1746 که ماژولهای SLC 500 به آن متصل هستند، استفاده میشود. این ماژول منبع تغذیه در سمت چپ ترین قسمت قفسه قرار دارد و شیار شاسی را اشغال نمی کند. به طور داخلی توان ورودی را به یک سطح ولتاژ قابل استفاده توسط ماژول ها تبدیل می کند، به طور خاص، ولتاژ منبع تغذیه ورودی 19.2…28.8V dc را به منبع داخلی 3.6 A در 5V dc و 0.87 A در 24V dc تبدیل می کند. منبع تغذیه PLC سری 500 SLC مدل 1746-P3 از کاربردی ترین منابع تغذیه در تجهیزات اتوماسیون صنعتی است.
1746-P3 مخصوصاً برای سیستم کنترل مدولار SLC 500 به کار می رود. برق مورد نیاز خط معمولی 90 VA با جداسازی 600 ولت ac RMS برای 1 ثانیه دارد. این ماژول دارای یک فیوز از پیش نصب شده است که ممکن است با 1746-F3 توصیه شده آلن برادلی یا هر معادل دیگری جایگزین شود. علاوه بر این، اندازه فیوزهای اعلام شده فقط برای دستگاه های پایانی استفاده می شود. بسته به اندازه سیم کشی مدار ممکن است کاهش یابد. این منبع تغذیه همچنین دارای زمان توقف CPU 5 میلی ثانیه در هنگام کار با بار کامل یا 1000 میلی ثانیه در حالت بدون بار است. این زمان توقف به منبع تغذیه اجازه می دهد تا از زمانی که ولتاژ منبع تغذیه به زیر محدوده حداقل می رسد، وضعیت عملکرد CPU را حفظ کند.
1746-P3 دارای گواهینامه Underwriter’s Laboratories (UL) است که به عنوان تجهیزات کنترل صنعتی برای مکان های خطرناک کلاس 1، بخش 2، گروه های A، B، C، D فهرست شده است. C-UL به عنوان تجهیزات کنترل صنعتی برای کلاس 1، بخش 2، گروه های A، B، C، D مکان های خطرناک و همچنین سایر سازمان های استاندارد و گواهی کننده فهرست شده است.
ظرفیت فعلی ماژول 3.6 آمپر در 5 ولت DC و 0.87 آمپر در 24 ولت DC است. فیوز توصیه شده برای استفاده با ماژول 1746-P3 فیوز Allen-Bradley 1746-F3 (یا فیوز معادل آن شامل BUSSMAN AGC 5 یا فیوز Nagasawa ULCS-61ML-5) است. هیچ ایزوله ای بین پایه پشتی و پایانه های ورودی وجود ندارد. با این حال، یک مقاومت دی الکتریک بین ترمینال زمین شاسی و پایانه های ورودی وجود دارد که 600 ولت AC RMS برای 1 ثانیه است. محدوده دمای محیط توصیه شده برای کارکرد ماژول 1746-P3 از 32 تا 140 درجه فارنهایت است. زمان توقف برای CPU 5 میلی ثانیه در بار کامل و 1000 میلی ثانیه در حالت بدون بار است. ابعاد 1746-P3 139.7 x 79.2 x 144.8 میلی متر است. این ماژول برای استفاده در ارتفاعات تا 2000 متر بدون کاهش سرعت طراحی شده است. این باید در محیط های درجه آلودگی درجه 2 و در برنامه های دارای رتبه بندی در رده II استفاده شود. برای نصب ماژول فقط یک سر صاف 1/8 اینچی و یک پیچ گوشتی سر فیلیپس 1/4 اینچی لازم است. برای محافظت از ماژول در برابر ESD، زمانی که از آن استفاده نمی شود باید آن را در بسته بندی استاتیک نگه دارید، پین های کانکتور و کانکتور backplane را نباید لمس کرد و همچنین از لمس اجزای مدار روی ماژول نیز خودداری کرد.
اطلاعات تکنیکی منبع تغذیه PLC سری 500 SLC برند Allen bradley مدل 1746-P3
- مکان: 1746 شاسی، سمت چپ
- محدوده ولتاژ ورودی: 19.2-28.8 VDC
- نوع ماژول: منبع تغذیه
- سری: SLC 500
- شماره قطعه/شماره کاتالوگ: 1746-P3
- نام تجاری: آلن برادلی
- ولتاژ ورودی اسمی: 24VDC
- برق مورد نیاز خط معمولی: 90 VA
- جریان هجومی: 20 A
- ولتاژ جداسازی: 600 ولت ac RMS برای 1 ثانیه (نسخه B یا بالاتر)
- ظرفیت جریان: 3.6 آمپر در 5 ولت dc و 0.87 آمپر در 24 ولت dc
- زمان نگه داشتن: 5 میلی ثانیه (بارگذاری کامل)؛ 1000 میلیثانیه (بدون بار)
- حفاظت فیوز: 1746-F3 یا معادل آن
- دما، عملکرد محیط: 0…60 درجه سانتیگراد (32…140 درجه فارنهایت)
- کاهش ظرفیت فعلی: 5٪ بالای 55 درجه سانتیگراد (131 درجه فارنهایت).
- ولتاژ ورودی: 24 ولت DC
- توان ورودی: 61 وات
- جریان Backplane (5 ولت): 3.6 آمپر
- جریان Backplane (24 ولت): 0.87 آمپر
- فرکانس: DC
- وزن: 2.5 پوند (1.1 کیلوگرم)
- ابعاد: 5.5 x 2.9 x 5.7 اینچ
- دمای کارکرد: 0 تا 60 درجه سانتیگراد
- UPC: 10662073521430
