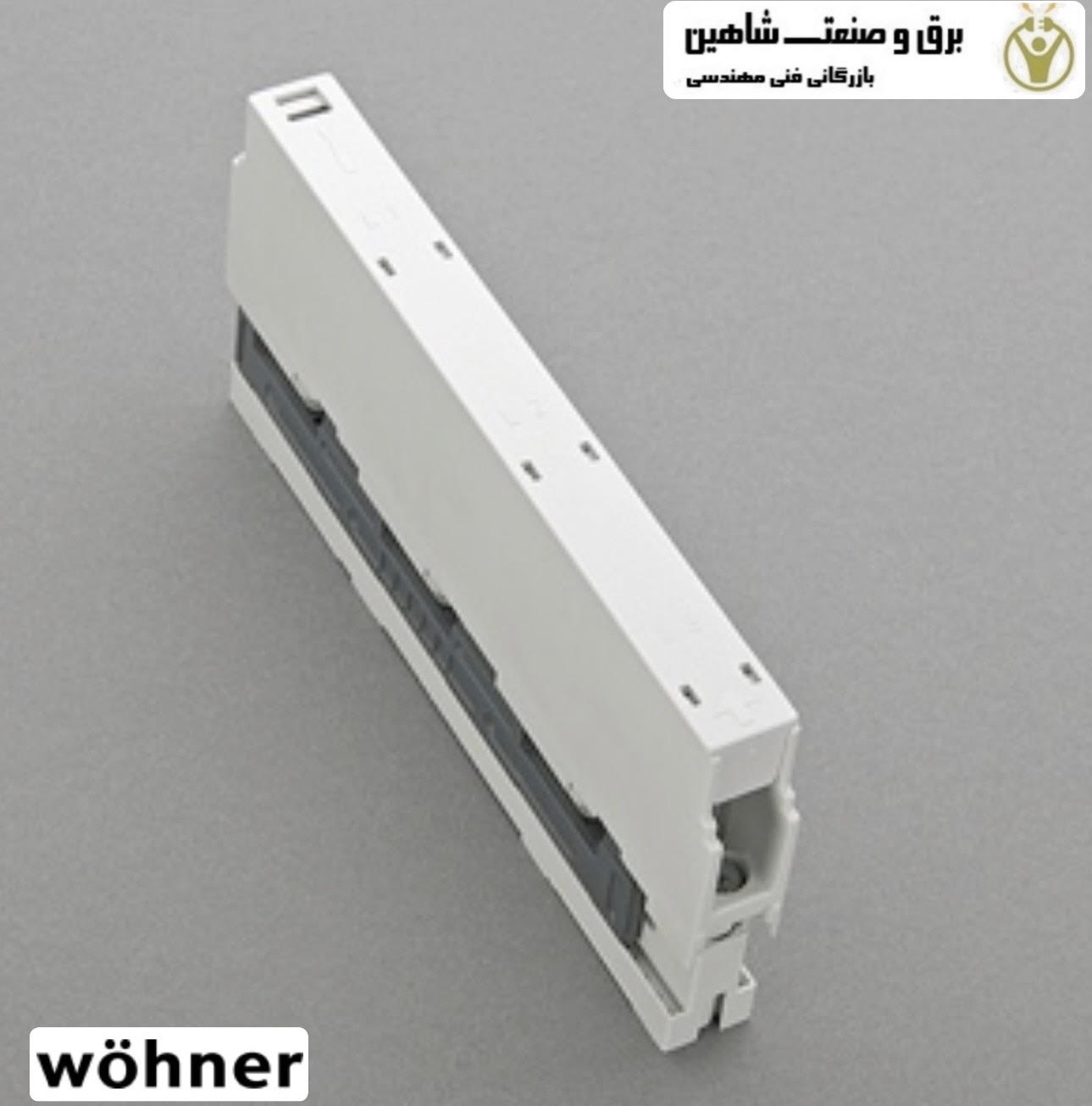

پشتیبانی از باسبار اتصال Wohner مدل 1484 (014840) وونر

توضیحات

پشتیبانی از باسبار اتصال Wohner مدل 1484 (014840)، با پایانه های یکپارچه برای تغذیه یا ضربه زدن به شینه با سوراخ های داخلی پیچ، همچنین می تواند به عنوان پشتیبانی مرکزی استفاده شود. پشتیبانی از باسبار اتصال یک جزء عایق الکتریکی است که برای نگه داشتن و ایمن نگه داشتن هادی های الکتریکی زنده (شینه ها) در جای خود طراحی شده است و توزیع ایمن و قابل اعتماد برق را تضمین می کند. این تکیه گاه ها برای نصب و اتصال شینه ها در پانل ها یا تجهیزات اتوماسیون صنعتی بسیار مهم هستند. آنها به گونه‌ ای طراحی شده‌ اند که در برابر نیروهایی که توسط شینه‌ ها، به ویژه در طول اتصال کوتاه، مقاومت هستند، مقاومت بالایی را ارائه دهند.

تکیه گاه های شینه در طیف گسترده ای از کاربردهای الکتریکی، از جمله تابلو و مجموعه های کنترل ولتاژ بالا، ولتاژ متوسط ​​و ولتاژ پایین استفاده می شود.

مشخصات فنی پشتیبانی از باسبار اتصال Wohner مدل 1484 (014840) وونر

• داده های الکتریکی IEC
  – جریان نامی (IEC): 63 A
  – ولتاژ نامی (IEC) AC: 690 ولت
  – فرکانس نامی (IEC): 50/60 هرتز
  – ولتاژ انزوا نامی Ui AC: 800 ولت
  – ولتاژ سرج نامی Uimp مقدار 6 کیلو ولت است.
• اتلاف توان در یک بار معمولی 80 درصد منجر به 0.5 وات می شود.
• داده های تکمیلی IEC
  – مقادیر زیر با آزمایشات تحت شرایط خاص تأیید شده است. لطفاً قبل از طراحی پانل خود این شرایط را از Wöhner بخواهید.
  حداکثر ظرفیت فعلی (IEC): 80 A
• ظرفیت فعلی نقطه گیره 80A
• رتبه مقاومت در برابر اتصال کوتاه:
  – قدرت جریان نوسانی > 30 کیلو آمپر در جداسازی پشتیبانی از شینه 550 میلی متر
  – قدرت جریان نوسانی > 50 کیلو آمپر در جداسازی شینه پشتیبانی 250 میلی متر
  – مقادیر بیشتر در نمودار درجه بندی مقاومت در برابر اتصال کوتاه
• داده های مکانیکی:
  – W x H x D: 20 x 200 x 87
  – وزن: 25.6 کیلوگرم در 100
  – قطب: 3 قطبی
  – برای باسبارها: 12، 15، 20، 25، 30 x 5، 10
