توضیحات

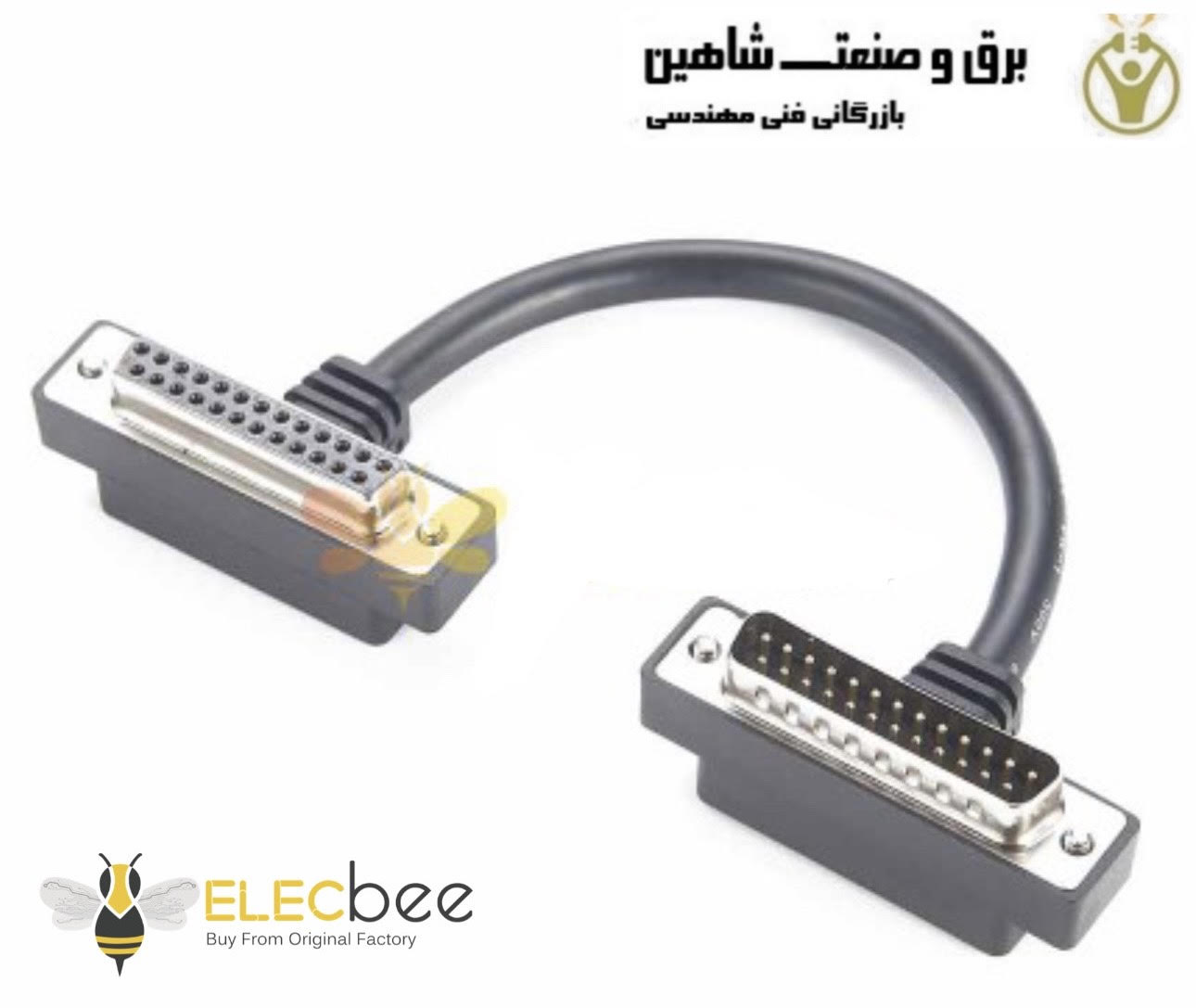

کابل D-sub کم ارتفاع elecbee مدل EB-610-0385-V، یک سوکت آنالوگ با ۲۵ پین از خانواده کانکتورهای D-Subminiatures (D-Sub) است. کانکتور EB-610-0385-V عمدتاً در پورت های سریال و موازی استفاده می شود و امکان انتقال ناهمزمان داده ها را طبق استاندارد RS-232 (RS-232C) فراهم می کند. این کانکتور مستحکم برای دهه ها پایه اصلی در محاسبات و تجهیزات صوتی حرفه ای بوده و یک روش اتصال قابل اعتماد برای کاربردهای مختلف ارائه می دهد.
کانکتورهای DB25 رابط استاندارد برای اتصال چاپگرها به رایانه ها بودند و امکان انتقال داده به صورت موازی (چندین بیت به طور همزمان) را فراهم می کردند. در حالی که کانکتورهای 9 پین DB9 برای اتصالات سریال رایج تر شدند، سیستم های اولیه اغلب از کانکتورهای DB25 برای ارتباط سریال RS-232 استفاده می کردند و تنها از زیرمجموعه ای از پین های موجود استفاده می کردند. پیاده سازی های اولیه رابط سیستم رایانه کوچک (SCSI) از کانکتورهای DB25 برای اتصال دستگاه های ذخیره سازی خارجی به رایانه ها استفاده می کردند.
ویژگی ها و مزایا
DB25 دارای ویژگی های زیر است:
- یک محافظ فلزی ذوزنقه ای شکل “D”
- 25 پین که در دو ردیف موازی چیده شده اند (13 پین در یک ردیف، 12 پین در ردیف دیگر)
- پیچ های شستی یا مکانیزم های گیره ای برای ایمن سازی اتصال
- موجود در پیکربندی استاندارد و با تراکم بالا
کاربردهای کابل D-sub کم ارتفاع elecbee مدل EB-610-0385-V
- انتقال داده
- الکترونیک مصرفی
- مخابرات
- اندازه گیری
- تجهیزات اتوماسیون صنعتی
- دستگاه های تنظیم و کنترل
- تجهیزات نظامی
مشخصات الکتریکی
- مقاومت عایق: >5MΩ
- مقاومت در حالت روشن: <5Ω
- RoHS: RoHS+REACH
- آزمایش: تست پیوستگی 100% (شامل ویژگی های روشن، اتصال کوتاه، امپدانس)
- سیم های قابل استفاده: AWG28.24.32.
- مهره: 4-40
