کارت سرعت braun مدل E1655.41 براون تاکو آلمان (سیستم نظارت و حفاظت)

توضیحات

کارت سرعت braun مدل E1655.41 براون تاکو آلمان، محافظت در برابر سرعت بیش از حد و تشخیص جهت معکوس را ارائه می دهد. همچنین تا شش معیار قطع دیگر مانند توقف اضطراری، حفاظت دیگ بخار و غیره را می‌ توان در رشته قطع گنجاند. با توجه به معماری منحصر به فرد و واقعی 2oo3 در سطح جهانی، سیستم یک سیگنال معیوب را در هر معیار قطع بدون قطع شدن تحمل می‌ کند. طراحی TMR (افزونگی ماژولار سه‌گانه) بالاترین ایمنی و در دسترس بودن را برای دستگاه تحت نظارت تضمین می‌ کند، یعنی سیستم پس از رسیدن به شرایط بحرانی، دستگاه را به حالت ایمن می‌ برد.

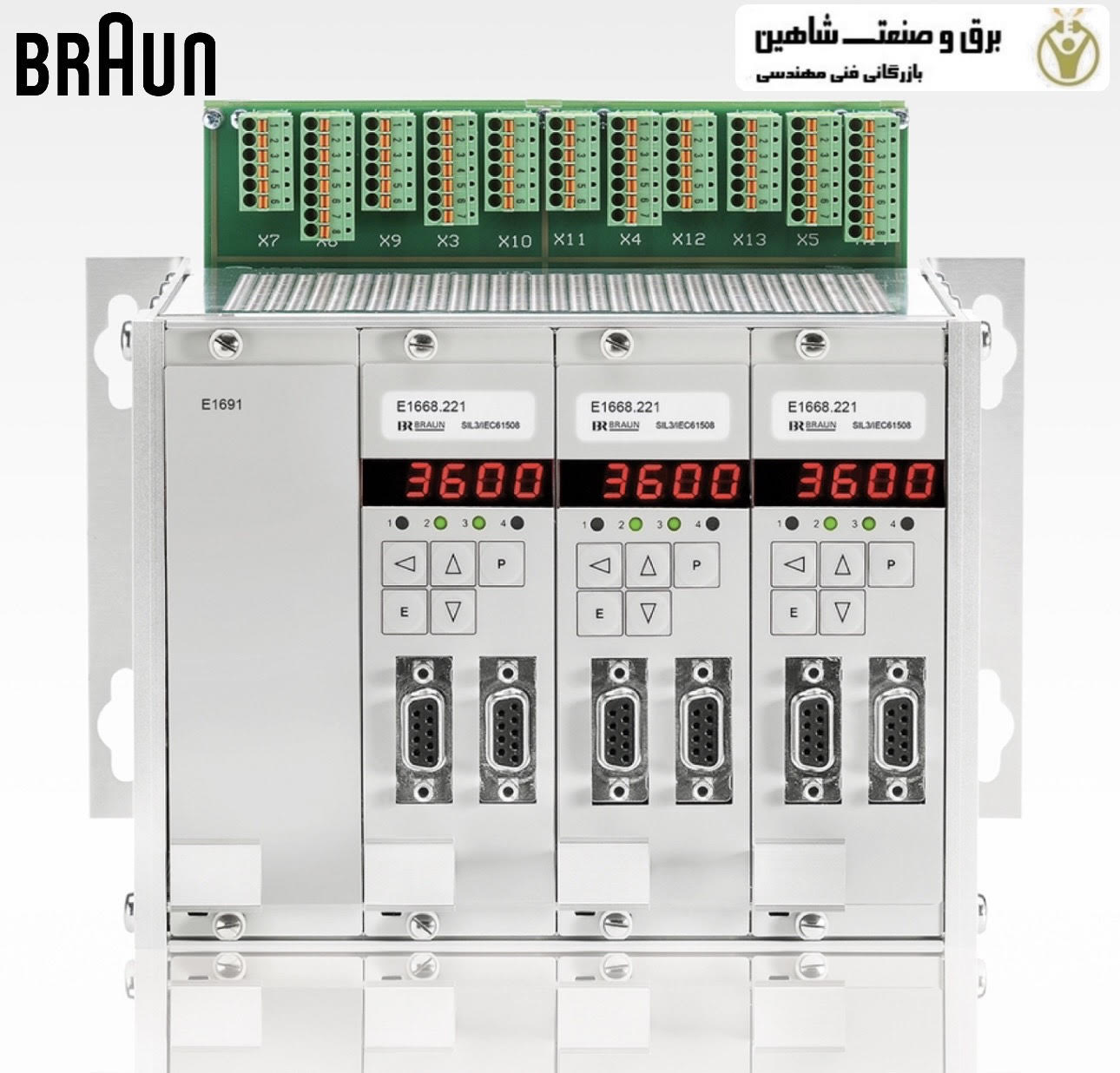

سیستم حفاظت E16 شامل سه مانیتور E1667 برای ارزیابی سرعت و سیگنال‌ های قطع خارجی، یک رابط تست E1691 و یک صفحه پشتی سیستم است. همه در یک رک ۱۹ اینچی نصب شده‌ اند. سیستم حفاظتی E16 به طور دائم عملکرد صحیح سنسورهای سرعت را رصد می‌ کند. در طول عمر مفید ۲۰ ساله خود، این سیستم نیازی به هیچ تست خارجی ندارد. کاملاً بدون نیاز به تعمیر و نگهداری است و بنابراین TCO (کل هزینه مالکیت) را به حداقل رسانده است.

تمام اجزای فعال (از جمله رله‌ های قطع) مستقیماً روی مانیتورها قرار دارند و بنابراین می‌ توانند در حین کار تعویض شوند. سیستم حفاظتی در مجموع شش خروجی قطع ۲۰۰۰ ولتی ارائه می‌ دهد که سه تای آنها برای بلوک قطع سلونوئیدی و سه تا برای مقاصد دیگر است.سیستم نظارت و حفاظت braun E1655.41 یک سیستم کاربردی در تجهیزات اتوماسیون صنعتی است.

ویژگی‌ های کلیدی کارت سرعت braun مدل E1655.41 براون تاکو آلمان

• دارای گواهینامه SIL3 / IEC 61508:2010
• مطابق با API 670 Ed.5
• مطابق با API 612 Ed.7
• زمان پاسخ کل به قطع کمتر از ۱۵ میلی‌ ثانیه
• طول عمر مفید و فاصله تست اثبات = ۲۰ سال
• اندازه‌ گیری و نظارت سه‌ گانه سرعت توسط هر مانیتور
• نقطه تنظیم سرعت بیش از حد متغیر بسته به شتاب
• تشخیص جهت
• ارزیابی سیگنال‌ های معیار قطع خارجی توسط حداکثر ۶ رأی‌ دهنده به ازای هر مانیتور
• تمام خروجی‌ های تریپ با کنتاکت‌ های رله ایمنی در تکنیک 2oo3 تشکیل شده‌ اند.
• نظارت بر خروجی تریپ به سلونوئید با قفل تریپ
• تا 5 نقطه تنظیم سرعت اضافی در تکنیک 2oo3
• خروجی‌ های تکرارکننده سیگنال سنسور، شناور آزاد و فشار/کشش
• تست از راه دور بلوک تریپ سلونوئید با سیگنال‌ های تست از DCS امکان‌ پذیر است.
• تنها سیستم حفاظتی در سراسر جهان که در آن تمام رله‌ ها یا سایر اجزای فعال روی مانیتورها قرار دارند.
• 1 رابط PROFIBUS

مزایا

• بدون نیاز به تعمیر و نگهداری در طول عمر، بنابراین TCO به حداقل می‌ رسد.
• بالاترین ایمنی در حداکثر دسترسی به دلیل معماری واقعی 2oo3 برای هر معیار تریپ در هر مانیتور
• مقدار PFD (احتمال خرابی در صورت تقاضا) بسیار پایین، کمتر از 8٪ از مقدار مجاز برای یک حلقه SIL3
• جایگزینی تمام اجزای فعال در حین کار امکان‌ پذیر است (تعویض در حالت روشن و بالاترین دسترسی)
