توضیحات

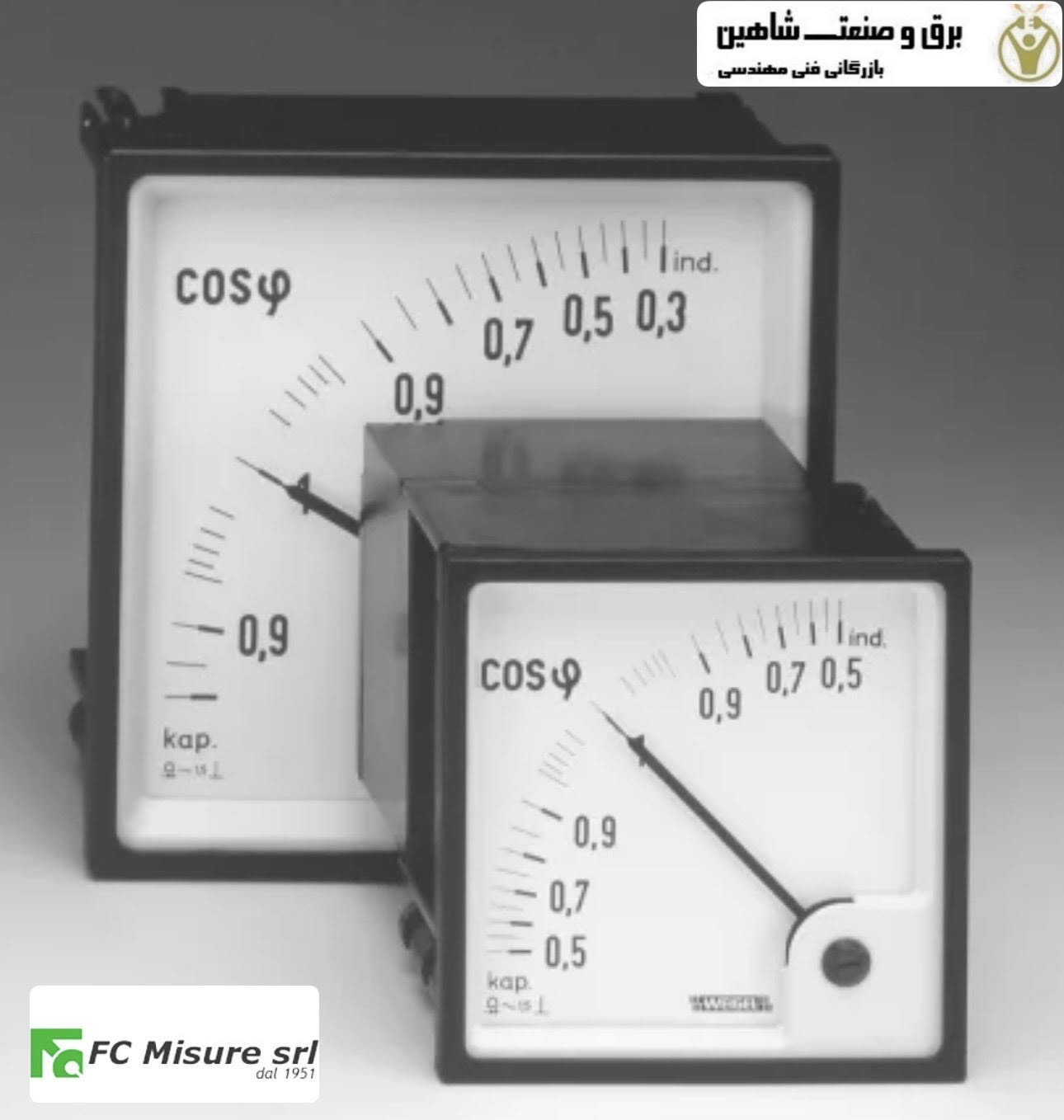

کسینوس فی متر rael-fc misure-unidata مدل CQE96 (CQ 96)، در یک محفظه پلاستیکی برای اندازه گیری ضریب توان به عنوان نسبت توان اکتیو و ظاهری در شبکه های تک فاز یا سه فاز با بارگذاری متقارن استفاده می شوند. این دستگاه ها را می توان در پنل های تابلو برق، کابینت های کنترل ماشین یا پنل های شبکه موزاییکی نصب کرد. شیشه جلو، قاب و ترازو را می توان در صورت لزوم به راحتی تعویض کرد.
دستگاه اندازه گیری مگنتو الکتریک CQE96 با آهنربای داخلی و یاتاقان پین – سیستمی با سنگ های یاتاقان با نصب انعطاف پذیر. مدار اندازه گیری الکترونیکی بالادست و دستگاه اندازه گیری در یک محفظه مشترک ساخته شده اند. مدار اندازه گیری الکترونیکی شامل یک فلیپ فلاپ دو حالته است. ترانسفورماتور جریان، جریان ورودی را با مدار الکترونیکی تطبیق می دهد. فیلتر پایین گذر یک مقدار میانگین ایجاد می کند که دستگاه اندازه گیری را فعال می کند. مقیاس بر حسب مقادیر cos φ کالیبره می شود. ولتاژ تغذیه با تنظیم ولتاژ اندازه گیری شده از بلوک تابع گرفته می شود.
برای مشاهده سایر تجهیزات اتوماسیون صنعتی کلیک کنید.
ویژگی های کسینوس فی متر rael-fc misure-unidata مدل CQE96 (CQ 96)
- طراحی محفظه، محفظه مربعی شکل برای نصب در پنل های کنترل تابلوها و ماشین آلات با امکان چیدمان ردیفی
- جنس محفظه پلی کربنات با افزودنی های خودخاموش شونده،
- طراحی طبق استاندارد UL 94 V-0
- شیشه جلو از جنس شیشه
- رنگ قاب جلو مشکی (سایه RAL 9005)
- موقعیت کارکرد عمودی ± 5 درجه
- روش نصب با ترمینال های پیچی لولایی
- نصب در یک ردیف کنار هم (همچنین بدون فاصله)
- ضخامت پنل ≤ 40 میلی متر
- ترمینال های اتصال شش ضلعی با رزوه داخلی، پیچ M4 و یوک E3
- مقدار اندازه گیری شده: ضریب توان (زاویه فاز φ)
- محدوده فرکانس 49…50…51 هرتز (شبکه AC تک فاز)
45…50…55 هرتز (شبکه AC سه فاز) - توابع اندازه گیری: جریان مستقیم
- محدوده اندازه گیری جریان مستقیم مقدار 4 … 20 میلی آمپر است.
- مقیاس: 0 … 100٪
- سری: سری CQ
- عرض برش پنل: 96 میلی متر
- ارتفاع برش پنل: 96 میلی متر
- عمق نصب: 63 میلی متر
- قطعه متحرک: کویل
- رتبه حفاظتی: IP54
