توضیحات

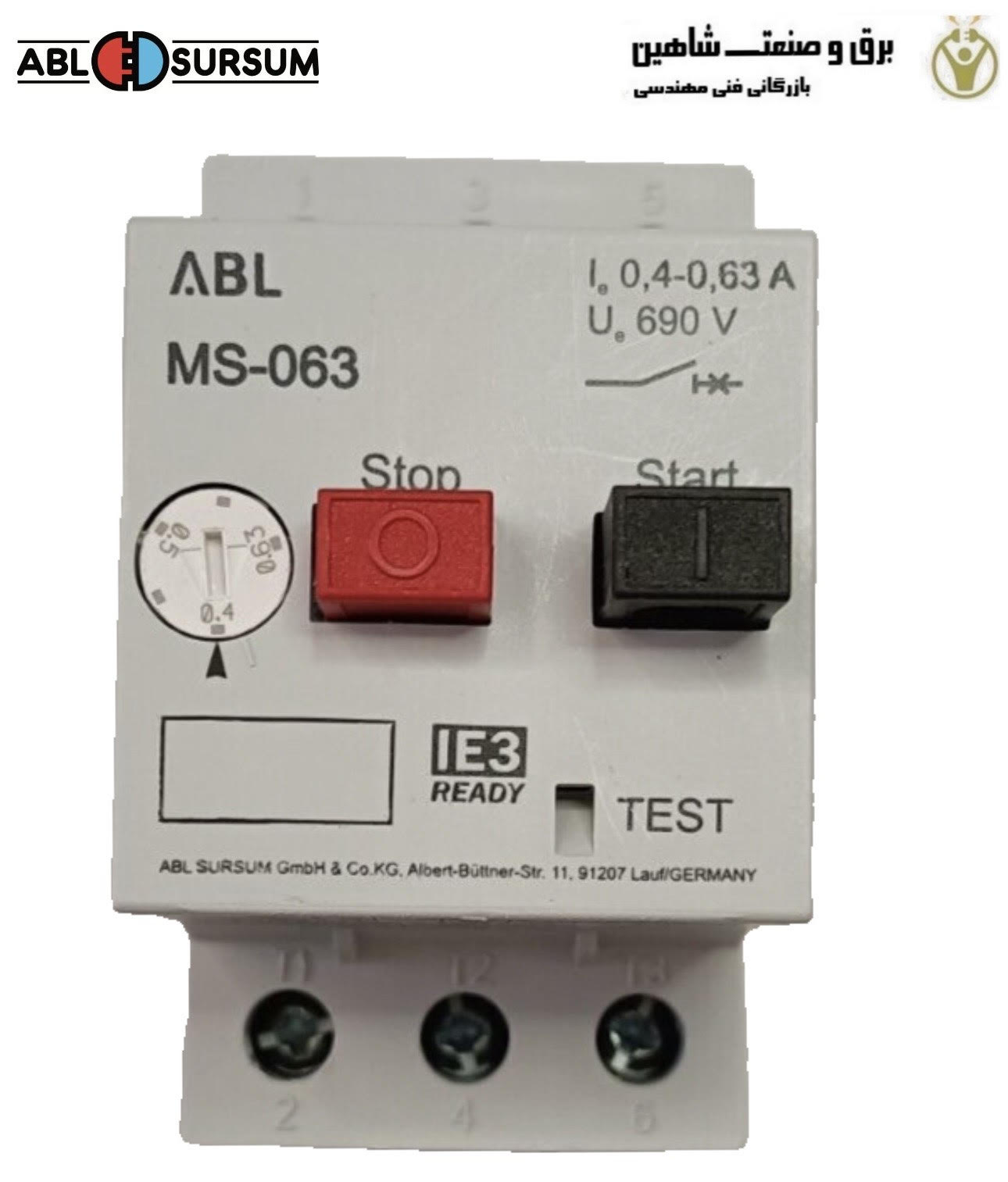

کلید حرارتی و کلید اتوماتیک حافظ موتور ABL Sursum مدل MS063، یک کلید 3 پلی است که امکان تجزیه و تحلیل یک کنتاکت حرارتی را که در تجهیزات اتوماسیون صنعتی (مستقیماً در سیم پیچ) تعبیه شده است، فراهم می کند. برای مثال، اگر موتور به دلیل کثیفی دچار مشکل شود، سیم پیچ بیش از حد معمول گرم می شود و کنتاکت حرارتی (کنتاکت NC) در سیم پیچ، مدار را قطع می کند. دوفلزی که در مدارشکن تعبیه شده است، باز شدن کنتاکت حرارتی در سیم پیچ موتور را تشخیص می دهد و با کمترین جریان نامی موتور، تمام پل ها را حداکثر ظرف ۴۰ ثانیه به طور کامل خاموش می کند.
با این حال، این نوع حفاظت کامل موتور، حفاظت سیم کشی را نادیده می گیرد. اتصال از حفاظت کامل موتور به فن محافظت نمی شود. برای محافظت از این اتصال، به یک فیوز پشتیبان نیاز است که با سطح مقطع هادی متناسب باشد. این فیوز پشتیبان معمولاً در جلوی حفاظت کامل موتور نصب می شود.
تمامی بریکرهای حفاظت موتور (MPCB) ABL SURSUM تحت آزمایش خودکار چند سطحی قطع حرارتی و الکترومغناطیسی و همچنین مقاومت عایق قرار می گیرند.
جزئیات فنی کلید حرارتی ABL Sursum MS063
- محدوده تنظیم تریگر اضافه بار = ۰.۴ تا ۰.۶۳ آمپر
- محدوده تنظیم تریگر اتصال کوتاه لحظهای = ۷.۶ تا ۷.۶ آمپر
- جریان DC نامی: ۰.۶۳ آمپر
- توان عملیاتی نامی برای AC-3، ۴۰۰ ولت = ۰.۱۲ کیلووات
- نوع اتصال: مدار اصلی = اتصال پیچی
- تعداد پل: 3
